微機繼電保護測試儀如何進行i-t特性試驗
時間：2021-11-19

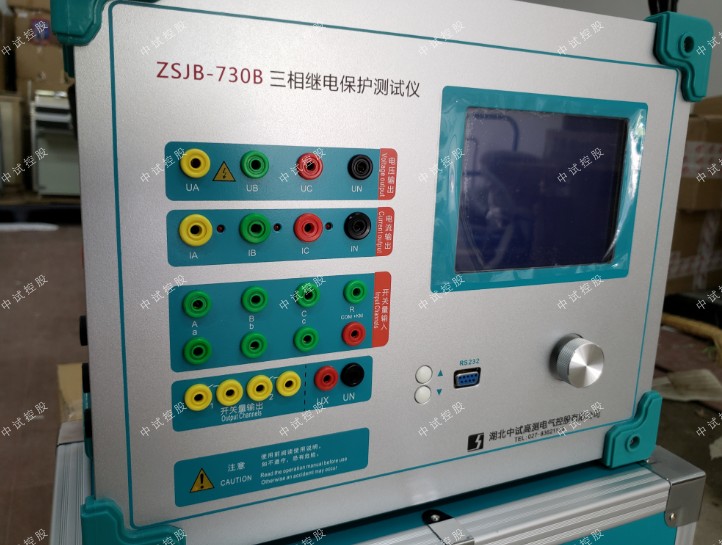

中試控股技術博士為您解答：微機繼電保護測試儀是電力工作者經常需要用到的高壓電力測試設備，在電力行業具有比較廣泛的應用，主要用來進行繼電器和變壓器的性能測試，具有精度高、速度快等優勢，很受歡迎，而i-t特性試驗是微機繼電保護測試儀比較常規的試驗，本文就以微機繼電保護測試儀為例，來給大家簡單介紹微機繼電保護測試儀如何進行i-t特性試驗怎么做。
i-t特性主要用于測試方向過流或過流繼電器的單相接地短路、兩相短路和三相短路時過流保護的動作時間特性，以及應用在發電機、電動機保護單元中的零序和負序過流保護的動作時間特性。
額定電壓：正常相電壓的輸出值。
故障電壓：故障相電壓的輸出值。
額定電流：測試點的基準電流，一般取繼電器的額定電流。
電流相位：對于各種故障類型，電流相位角的定義為故障類型的第一相電流的相位角。
電流初值：故障電流的起始值。
電流終值：故障電流的終止值。
電流步長：故障電流的變化步長值，故障相電流將從起始值按步長逐步變化直至終止值結束測試。
方向特性：當保護裝置不帶方向時，選擇“無方向”，測試儀在試驗時不會輸出電壓；當保護裝置帶方向時，選擇“有方向”，測試儀在試驗時會根據故障類型輸出故障電壓。
CT中性點：選擇保護CT電流的正方向。
故障類型：可選擇A相接地、B相接地、C相接地、AB相短路、BC相短路、CA相短路、三相短路、負序電流、零序電流、三相并聯。
1、單相接地：故障相電流幅值等于測試電流，其它兩相電流幅值等于0，A相電流相位等于設置的電流相位角，三相電流的相位各相差120°；故障相電壓幅值等于設定的故障電壓，其它兩相幅值為額定電壓，A相電壓相位等于0°，三相電壓的相位各相差120°。
2、兩相短路：故障兩相的電流幅值均等于測試電流，非故障相電流幅值等于0，兩相電流相位互差180°；三相電壓幅值均為額定電壓，A相電壓相位等于0°，三相電壓的相位各相差120°。
3、三相短路：UA幅值 = 故障電壓，UA相位 = 0°；
UB幅值 = 故障電壓，UB相位 = -120°；
UC幅值 = 故障電壓，UC相位 = 120°；
IA幅值 = 測試電流，IA相位 = 電流相位角；
IB幅值 = 測試電流，IB相位 = -120°+ 電流相位角；
IC幅值 = 測試電流，IC相位 = 120°+ 電流相位角。
4、負序電流：UA幅值 = 故障電壓，UA相位 = 0°；
UB幅值 = 故障電壓，UB相位 = 120°；
UC幅值 = 故障電壓，UC相位 = -120°；
IA幅值 = 測試電流，IA相位 = 電流相位角；
IB幅值 = 測試電流，IB相位 = 120°+ 電流相位角；
IC幅值 = 測試電流，IC相位 = -120°+ 電流相位角。
5、零序電流：UA幅值 = 故障電壓，UA相位 = 0°；
UB幅值 = 故障電壓，UB相位 = 0°；
UC幅值 = 故障電壓，UC相位 = 0°；
IA幅值 = 測試電流 ÷ 3，IA相位 = 電流相位角；
IB幅值 = 測試電流 ÷ 3，IB相位 = 電流相位角；
IC幅值 = 測試電流 ÷ 3，IC相位 = 電流相位角。
6、三相并聯：對于單相故障，如果需要增大電流輸出范圍，可以選擇三相并聯輸出，測試電流最大可達120A。
UA幅值 = 故障電壓，UA相位 = 0°；
UB幅值 = 故障電壓，UB相位 = -120°；
UC幅值 = 故障電壓，UC相位 = 120°；
IA幅值 = 測試電流 ÷ 3，IA相位 = 電流相位角；
IB幅值 = 測試電流 ÷ 3，IB相位 = 電流相位角；
IC幅值 = 測試電流 ÷ 3，IC相位 = 電流相位角。
特性定義：設置有IEEE標準導出的特性方程中的參數A、B、D、P、Q、K1和K2。
