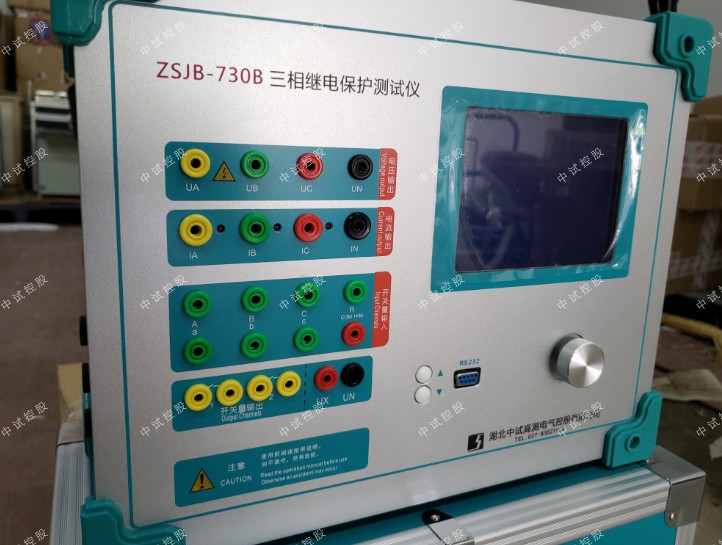

微機繼電保護測試儀怎么做功率方向繼電器試驗
時間：2021-11-20
中試控股技術博士為您解答：電力行業的從業人員，經常需要對電力繼電器進行功率方向繼電器試驗，該項試驗很多人都不知道怎么做，本文就以微機繼電保護測試儀為例，來給大家簡單介紹微機繼電保護測試儀怎么做功率方向繼電器試驗。
試驗設置：
保護類型：根據待測試繼電器的類型，程序提供了三種常見的繼電器類型，包括“相間功率方向” 、“零序功率方向” 、“負序功率方向”。
故障類型：選擇不同的保護類型時，程序會自動列出與之相匹配的故障，括號內是接線提示。
額定電壓：待測試繼電器的額定電壓。
頻率：輸出至待測試繼電器交流電壓、電流的頻率。?故障電壓：故障相輸出的電壓。
故障電流：故障相輸出的電流。
動作邊界1：線電壓角度由此開始遞增變化，搜索第一個動作邊界。
動作邊界2：線電壓角度由此開始遞減變化，搜索第二個動作邊界。
角度步長：試驗過程中，電壓角度的每次變化步長。
當前角度：試驗時，顯示當前輸出的線電壓角度。
故障前時間：進入故障前的時間，此時電流為0，電壓為額定電壓。
故障時間：輸出故障電壓、故障電流的時間。
復歸時間：退出故障后的時間，此時電壓、電流均為0。
防抖動時間：當保護裝置的動作接點閉合或打開時間小于該時間，則接點動作不被確認。
試驗過程：
故障前時間，裝置輸出額定電壓，電流輸出為0。故障前時間后，進入故障時間，電壓輸出故障電壓，電流輸出故障電流，且故障電壓超前于故障電流的角度為軟件顯示的“當前角度” 。經故障時間后，若裝置未收到保護動作信號，則進入復歸時間，電壓電流輸出為0。復歸時間后，再依次進入故障前時間，故障時間，此時故障電壓超前于故障電流的角度按角度步長遞增，依次類推，直至保護動作，此時記錄的角度值為動作邊界1。
再次進入復歸時間，故障電壓超前于故障電流的角度從動作邊界2開始，逐次遞減，直至保護動作，此時記錄的角度值為動作邊界2。
找到兩個動作邊界后，得出最大靈敏角（動作邊界1＋動作邊界2）/2。
然后儀器直接給出電壓超前于電流的角度為最大靈敏角，并開始計時，收到保護動作信號后，停止計時，得出動作時間(最大靈敏角下測得的動作時間)。
微機繼電保護測試儀是比較常見的電力試驗設備，電力工作者需要熟練掌握其試驗方法，熟練掌握試驗方法才能達到應該有的測試精度。
