串聯諧振試驗裝置技術性能和控制功能都有哪些
時間：2021-11-24

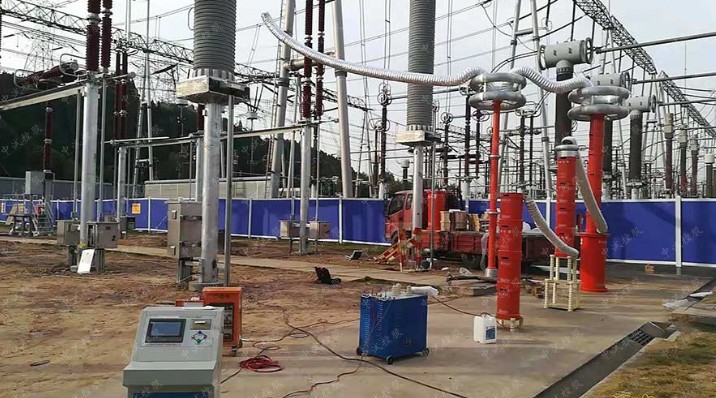

中試控股技術博士為您解答：高壓電纜在使用之前，一般都需要先進行串聯諧振試驗，用來測試其諧振點，因此需要用到串聯諧振試驗裝置，很多人都對這種高壓試驗設備的技術性能和控制功能都不是特別了解，因此中試控股電力在本文就以串聯諧振試驗裝置為例，來給大家簡單介紹串聯諧振試驗裝置技術性能和控制功能都有哪些。
一、設備技術性能
輸出電壓波形好，回路處于工頻諧振狀態，對工頻基波電流呈低電抗，而對其他諧波電流呈高電抗，有優良的濾波性能。
需要電源容量小。由于回路呈諧振狀態，輸出容量是所需電源容量的Q倍，品質因數Q值可達20～80。當試品發生擊穿，回路失諧,電抗器立即起到限制短路電流作用，回路電流只有正常工作電流的1/Q，不會加劇對被試品的破壞。
本裝置使用的電抗器應采用連續可調節氣隙的方式,方便的寬范圍的調節其電感值，
電抗器絕緣水平能耐受其額定電壓的1.1倍工作頻率電壓作用lmin不發生閃絡、擊穿。
電抗器在諧振裝置工作時對應的負荷和時間下，繞組溫升不大于65K。
調感電抗器操作性能平穩、靈敏、無卡澀，并可連續可調，氣隙位置指示與電感值有對應關系，指示位置應正確、可靠。
電抗器操作系統的連接為軟連接，具有一定的調節范圍。
勵磁變壓器絕緣水平應耐受工作頻率下的1.1倍額定輸出電壓作用1min，不發生閃絡、擊穿。
二、控制功能
設有啟動、停止和急停按鈕。
設有升壓和降壓調節。
設有增電感和減電感調節。
自動和手動試驗選擇（自動調諧，自動升壓和降壓等）。
具有自動、手動試驗方式選擇功能，自動試驗方式為設定試驗電壓、試驗時間，自動調諧——自動升壓——自動恒定耐壓及計時——自動降壓——自動電感復位。手動試驗方式也可采用自動調諧即
為半自動。
具有過壓保護、過流保護、閃絡保護三種功能。
具有試驗時間設定功能，且時間到后自動降壓。
串聯諧振試驗裝置的功能還是很強大的，電力工作者在選擇的過程中，需要根據自身的實際情況來選擇合適的串聯諧振試驗裝置。
