串聯諧振試驗裝置不同種類電抗器參數有何不同
時間：2021-11-25

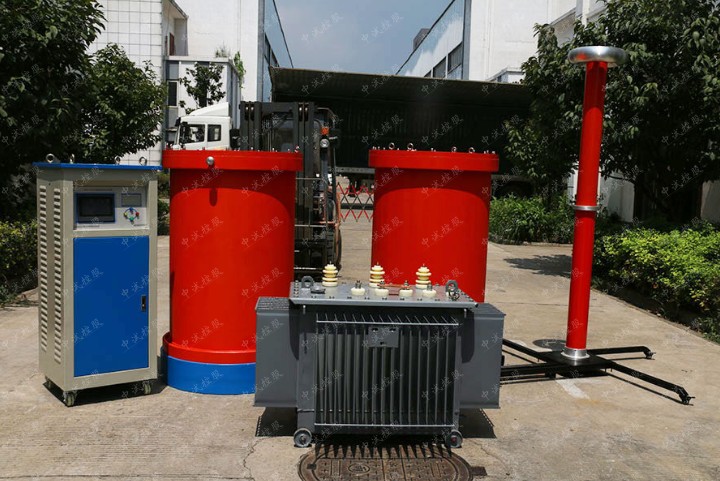

高壓電力電纜投入使用之前，需要使用串聯諧振試驗裝置來進行串聯諧振試驗，找到電纜的諧振點，同時不同串聯諧振試驗設備的電抗器有所不同，有分體式、一體式、可調式等多種，本文就以串聯諧振試驗裝置為例，來給大家簡單介紹串聯諧振試驗裝置不同種類電抗器參數有何不同。
一體式可調電抗器技術參數：
額定工作電壓：160kV-700kV
額定工作電流：0.5A、1A、1.5A
額定電感量范圍：480-1050H
額定調節間隙范圍：0-140mm
連續工作時間：15min
溫升：小于60度
工作頻率： 50Hz
可調電抗器尺寸：Ф500*1500m
可調電抗器的設計采用鐵芯式結構，漆包導線繞組，干式硅膠澆注，電抗器采用玻璃絲纏繞絕緣筒外殼，具有足夠的電氣、機械強度、必要的
散熱能力。
可調電抗器采用渦輪減速電機調節鐵芯間隙，以改變其電感量。
可調電抗器鐵芯無極調節，使用戶快捷的找到諧振點。
全自動一體式可調電抗器
可調電抗器采用特殊調節結構，大大降低了調感式結構固有噪音。
分體式可調電抗器技術參數：
額定容量：20kVA;
額定電壓：40kV；
額定電流：0.5A；
品質因素：Q≥16 ；
額定電感量范圍：252H±20%
連續工作時間：15min；
可調電抗器尺寸：Ф280*600m
重量：約60kg/節。
可調電抗器的設計采用鐵芯式結構，漆包導線繞組，干式硅膠澆注，電抗器采用玻璃絲纏繞絕緣筒外殼，具有足夠的電氣、機械強度、必要的
散熱能力，電抗器外殼可自帶可移動剎車底座，方便現場操作。
可調電抗器采用渦輪減速電機調節鐵芯間隙，以改變其電感量。全自動分體式可調電抗器
可調電抗器鐵芯無極調節，使用戶快捷的找到諧振點。
可調電抗器采用特殊調節結構，大大降低了調感式結構固有噪音。
分體式固定電抗器技術參數：
額定容量：20kVA;
額定電壓：40kV；
額定電流：0.5A；
品質因素：Q≥16 ；
電感量：232H
連續工作時間：15min；
可調電抗器尺寸：Ф280*335m
重量：約35kg/節。
串聯諧振試驗裝置不同的電抗器種類，技術參數都不一樣，但是不影響使用，電力工作者可以根據自身的實際情況來選擇電抗器，一般來說都是選擇的分體式固定電抗器。
