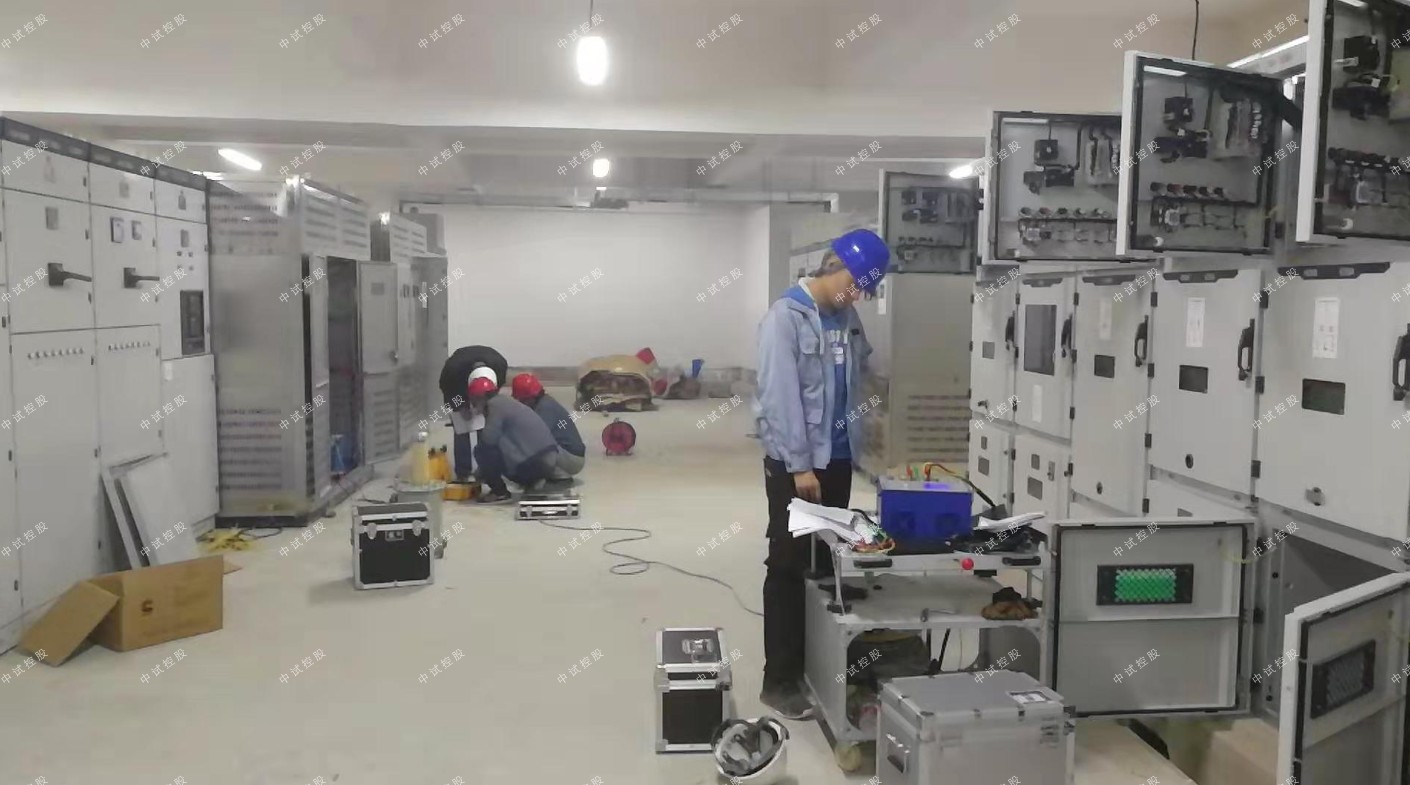

 中試控股技術博士為您解答：電力系統繼電保護及反事故措施總的說明

    (1) 繼電保護及安全自動裝置反事故措施要點”(以下簡稱“要點”)匯總了多年來設計與運行部門在保證繼電保護裝置安全運行方面的基本經驗，也是事故教訓的總結。
    (2) 新建、擴建和技改等工程，均應執行本“要點”；現有發電廠、變電所設施，凡嚴重威脅安全運行的必須立即更改，其他可分輕重緩急有計劃地予以更新或改造。制造和科研部門也必須遵守本“要點”的規定。
    (3) 本“要點”只是要點，不是應有的全部內容。有的問題在其他頒規程如“現場試驗工作保安規程”中已有明確規定，但為了強調某些部分也在本“要點”中重復列出。
    (4) 過去頒發的反措及相關文件凡與本“要點”有抵觸的，應按本“要點”執行。本“要點”由電力工業部安全監察及生產協調司和國家電力高度通令中心負責解釋。
    1.直流熔斷器與相關回路配置基本要求：(1)消除寄生回路；(2)增強保護功能的冗余度。
    1.1直流溶斷器的配置原則如下：
    1.1.1信號回路由專用熔斷器供電，不得與其它回路混用。
    1.1.2由一組保護裝置控制多組斷路器(例如母線差動保護、變壓器差動保護、發電機差動保護、線路橫聯差動保護、斷路器失靈保護等)和各種雙斷路器的變電所結線方式(一又二分之一斷路器、雙斷路器、角結線等)：
    (1)每一斷路器的操作回路應分別由專用的直流熔斷器供電。
    (2)保護裝置的直流回路由另一組直流熔斷器供電。
    1.1.3有兩組跳閘線卷的斷路器，其每一跳閘回路分別由專用的直流熔斷器供電。SF6氣體定性檢漏儀，體積更小、靈敏度更高、使用更加便利。全新的傳感頭相對于其它產品而言提高了靈敏度、可靠性使用壽命；流線型設計，美觀舒適。
    1.1.4有兩套縱聯保護的線路，每一套縱聯保護的直流回路應分別由專用的直流熔斷器供電；后備保護的直流回路，可由另一組專用直流熔斷器供電，也可適當地分配到前兩組直流供電回路中。
    1.1.5采用“近后備”原則只有一套縱聯保護和一套后備保護的線路，縱聯保護與后備保護的直流回路應分別由專用的直流溶斷器供電。
    1.2接到同一熔斷器的幾組繼電保護直流回路的結線原則：
    (1)每一套獨立的保護裝置，均應有專用于直接到直流熔斷器正負極電源的專用端子對，這一套保護的全部直流回路包括跳閘出口斷電的線卷回路，都必須且只能從這一對專用端子取得直流的正和負電源。
    (2)不答應一套獨立保護的任一回路包括跳閘繼電器，接到由另一套獨立保護的專用端子對引入的直流正和負電源。
    (3)假如一套獨立保護的繼電器及回路分裝在不同的保護屏上，同樣也必須只能由同一專用端子對取得直流正和負電源。
    1.3由不同熔斷器供電或不同專用端子對供電的兩套保護裝置的直流邏輯回路間不答應有任何電的聯系，如有需要，必須經空接點輸出1.4找直流接地，應斷開直流熔斷器或斷開由專用端子對在直流熔斷器的聯結，并在操作前，先停用由該直流熔斷器或由該專用端子對控制的所有保護裝置；在直流回路恢復良好后再恢復保護裝置的運行。1.5所有的獨立保護裝置都必須設有直流電源斷電的自動告警回路。
    1.6上、下級熔斷器之間必須有選擇性。
    2.保護裝置用直流中間繼電器、跳(合)閘出口繼電器及相關回路
    2.1直流電壓為220V的直流繼電器線卷的線徑不宜小于0.09mm，如用線徑小于0.09mm的繼電器時，其線卷須經密封處理，以防止線卷斷線，假如用低額定電壓規格(如220V電源用110V的繼電器)的直流繼電器串聯電阻的方式時，串聯電阻的一端應接于負電源。
    2.2直流電壓在110V及以上的中間繼電器一般應有符合下面要求的消弧回路： (1)不得在它的控制接點以電容電阻回路實現消弧。
    (2)不論是用電容或反向二級管并在中間繼電器線卷上作消弧回路，在電容及二級管上串入數百歐的低值電阻，以防止電容或二級管短路時將中間繼電器線卷回路短接。消弧回路應直接并在繼電器線卷的端子上。
    (3)選用的消弧回路用反向二級管，其反向擊穿電壓不宜低于1000V，絕不答應低于600V。
    (4)注重因關聯消弧回路而引起中間繼電器返回沿時對相關控制回路的影響。
    2.3跳閘出口繼電器的起動電太不宜低于直流額定電壓的50，以防止繼電器線卷正電源側接地時因直流回路過大的電容放電引起的誤動作；但也不應過高，以保證直流電源降低時的可靠動作和正常情況下的快速動作。對于動作功率較大的中間繼電器(例如5瓦以上)如為快速動作的需要，則答應動作電壓略低于額定電壓的50，此時必須保證繼電器線卷的接線端子有足夠的絕緣強度。假如適當提高了起動電壓還不能滿足防止誤動作的要求，可以考慮在線卷回路上并聯適當電阻以作補充。由變壓器、電抗器瓦斯保護起動的中間繼電器，由于聯線長，電纜電容大，為避免電源正極接地誤動作，應采用較大起動功率的中間繼電器，但不要求快速動作。
    2.4斷路器跳(合)閘線卷的出口接點控制回路，必須設有串聯自保持的繼電器回路，保證：
    (1)跳(合)閘出口繼電器的接點不斷弧。
    (2)斷路器可靠跳、合。只有單出口繼電器時，可以在出口繼電器跳(合)閘接點回路中串入電流自保持線卷，并滿足如下條件：
    <1>自保持電流不大于額定跳(合)閘電流的一半左右，線卷壓降小于5額定值。

   <2>出口繼電器的電壓起動線卷與電流自保持線卷的相互極性關系正確
   <3>電流與電壓線卷間的耐壓水平不低于交流1000V一分鐘的試驗標準(出廠試驗應為交流2000V一分鐘)。
   <4>電流自保持線卷接在出口接點與斷路器控制回路之間。有多個出口繼電器可能同時跳閘時，宜由防止跳躍繼電器TBJ實現上述任務，防跳繼電器應為快速動作的繼電器，其動作電流小于跳閘電流的一半，線卷壓降小于10額定值，并滿足上述(2)～(4)項的相應要求。
    2.5不推薦采用可控硅跳閘出口的方式。
    2.6兩個及以上中間繼電器線卷或回路并聯使用時，應先并聯，然后經公共聯線引出。
    3.信號回路
    3.1應當裝設直流電源回路絕緣監視裝置，但必須用高內阻儀表實現，220V的不小于20千歐；110V不小于10千歐。
    3.2檢查測試帶串聯信號繼電器回路的整組起動電壓，必須保證在80直流額定電壓和不利條件下分別保證中間繼電器和信號繼電器都能可靠動作。
