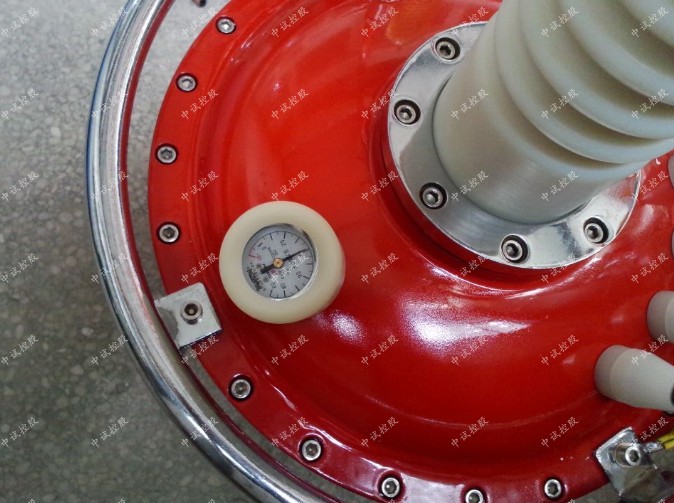

YD系列油浸式試驗變壓器技術規范書

時間：2022-03-03

1 供貨范圍

YD系列油浸式試驗變壓器 1臺
2 遵循的技術標準
符合《電力設備交接和預防性試驗規程》

產品特性及參數

3.1產品特性：
1、油浸式試驗變壓器選材優良，質量可靠，穩定性好；
2、該油變采用新式絕緣材料，體積小，重量輕。
3.2產品參數:
1、額定電壓：AC 50~300kV、DC 70~210kV；
2、額定電容量：1~400kVA；
3、產品類別：交流、交直流、交流串激、交直流串激。
YDJ系列交流油浸式試驗變壓器技術參數

型號	容量（KVA）	高壓輸出電壓（KV）	高壓輸出電流（mA)	低壓輸入		變化	溫升℃ 30分鐘
型號	容量（KVA）	高壓輸出電壓（KV）	高壓輸出電流（mA)	V	A	變化	溫升℃ 30分鐘
YDJ-1.5	1.5	50	30	200	7.5	500	10
YDJ-3	3	50	60	200	15	500	10
YDJ-5	5	50	100	200	25	500	10
YDJ-10	10	50	200	220/380	50/26	500	10
YDJ-20	20	50	400	380	53	500	10
YDJ-30	30	50	600	380	79	500	10
YDJ-40	40	50	800	380	105	500	10
YDJ-50	50	50	1000	380	132	500	10
YDJ-5	5	100	50	200	25	1000	10
YDJ-10	10	100	100	200/380	50/26	1000	10
YDJ-20	20	100	200	380	53	1000	10
YDJ-30	30	100	300	380	79	1000	10
YDJ-40	40	10	400	380	105	1000	10
YDJ-50	50	100	500	380	132	1000	10
YDJ-100	100	100	100	500	263	1000	10
YDJ-150	150	100	1500	500	300	1000	10
YDJ-200	200	100	2000	500	400	1000	10
YDJ-250	250	100	2500	380	500	1000	10
YDJ-20	20	150	133	380	53	1500	10
YDJ-30	30	150	200	380	79	1500	10
YDJ-50	50	150	333	380	132	1500	10
YDJ-100	100	150	666	500	263	1500	10
YDJ-150	150	150	1000	500	300	1500	10
YDJ-200	200	150	1333	500	400	1500	10
YDJ-250	250	150	1666	380	500	1500	10
YDJ-30	30	200	150	380	79	2000	10
YDJ-50	50	200	250	380	132	2000	10
YDJ-100	100	200	500	380	263	2000	10
YDJ-150	150	200	750	500	300	2000	10
YDJ-200	200	200	1000	500	400	2000	10
YDJ-250	250	200	1250	500	500	2500	10

注：100KVA及以上的輸入電壓可提高到3000V或者由用戶提出。

4 驗收
1）儀器必須經過開箱驗收和現場使用驗收
2）開箱驗收項目如下：
       a.儀器配置符合技術合同要求，不缺少配件，使用說明書、出廠檢驗報告齊全。
       b.儀器無損款、無制造缺陷、受潮現象。
       c.儀器通電開機正常，工作正常。
3）現場驗收按照以下要求進行：
儀器按照招標書規定的現場實際測量要求，在對試品進行實際測量，符合要求，試驗報告的制做符合技術協議要求。
5 質量保證
除現場使用人為造成的儀器及其配件損壞外，儀器質量保證期為3年，在此期間，因制造原因造成的缺陷由廠家負責免費消除。質量保證期過后，如儀器出現缺陷，廠家應及時配合用戶消除缺陷。
