電力四級承試設備

時間：2020-12-21

中試控股博士科研站技術專工為您一一解答：電力四級承試設備

無局放試驗變壓器是利用電磁感應的原理來改變交流電壓的裝置，主要構件是初級線圈、次級線圈和鐵心（磁芯）。主要功能有：電壓變換、電流變換、阻抗變換、隔離、穩壓（磁飽和變壓器）等。

(1)更換絕緣件時應保證絕緣件的性能。

中試控股處理時對所更換的絕緣件應測試其性能，且符合要求方可使用。特別對引線支架木塊的絕緣應引起重視。電力四級承試設備木塊在安裝前應置于80℃左右的熱變壓器油中浸漬一段時間，以保證木塊的絕緣。

(2)鐵芯回裝應注意其尖角。

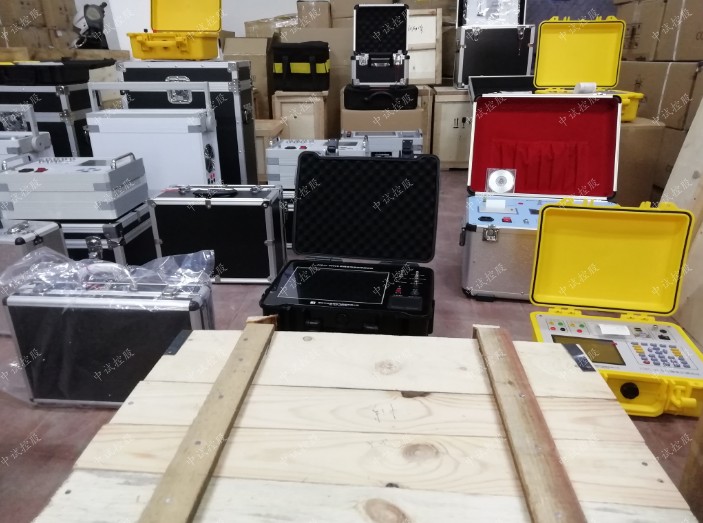

級35KV承試電力資質設備

一、高壓發生設備

1、ZSZGF-120kV/2mA直流高壓發生器

2、ZSYDJ-30kVA/50kV工頻耐壓試驗裝置

ZSYDJ-6kVA-10kVA/50kV工頻耐壓試驗裝置

3、ZSBP-75KVA/75KV變頻串聯諧振試驗成套裝置

4、ZSSBF-5kVA感應耐壓試驗裝置

二、電氣測量儀器

1、ZSJS-6000E高壓介質損耗測試裝置

2、ZSJB-740三相繼電保護測試儀

3、ZSHL-100A回路電阻測試儀

4、ZSFA-103互感器伏安特性測試儀

5、ZS2571接地電阻測試儀

6、ZSBZC-3S變壓器直流電阻測試儀

7、ZSBC-VI變壓器變比測試儀

8、ZSKC-7000斷路器動特性測試儀

9、ZSDMH-5000V絕緣電阻測試儀

三、常用儀器儀表

1、ZS2500V兆歐表

2、ZS500V兆歐表

3、ZSMG-2000E數字式雙鉗相位伏安表

在回裝上鐵軛時，應注意鐵芯芯片的尖角，并及時測量油道間絕緣，特別是要注意油道處的芯片尖角，要防止芯片搭接造成鐵芯多點接地。例如一臺120mva的220kv變壓器，在低壓側更換繞組回裝上鐵軛時，由于在回裝時沒有注意芯片尖角，又沒有及時測量油道間絕緣，安裝完畢后測量油道間絕緣為0，花費了較長時間才找到是由于鐵芯芯片尖角短接了油道。

(3)更換抗短路能力較強的繞組材料，改進結構。

無局放試驗變壓器繞組的機械強度電力四級承試設備主要是由下面兩個方面決定的：一是由繞組自身結構的因素決定的繞組機械強度;二是繞組內徑側的支撐及繞組軸向壓緊結構和拉板、夾件等制作工藝所決定的機械強度。

(4)無局放試驗變壓器的干燥。

由于變壓器受短路沖擊后一般需要較長時間進行檢修，為防止變壓器受潮，可以采取兩種措施：

一是在每天收工前將變壓器扣罩，中試控股使用真空泵對變壓器進行抽真空，以抽去變壓器器身表面的游離水，第二天開工時，使用干燥的氮氣或干燥空氣解除真空，一般變壓器在檢修后熱油循環24小時即可直接投入運行;

二是每天收工后，對變壓器采取防雨措施，在工作全部完工后，對變壓器采用熱油噴淋法進行干燥，這種方法一般需要7-10天的時間。
