中試控股博士科研站技術專工為您一一解答：變壓器繞組變形頻響法測試儀

交接試驗標準規定：“各相或各分支繞組的直流電阻，在校正了由于引線長度不同而引起的誤差后，相互間差別不應超過其小值的2％；與時測得的數值換算至同溫度下的數值比較，其相對變化也不應大于2％”。

各相或分支的直流電阻值相互間的差別及其歷年的相互變化大于1％時，應引起注意，可縮短試驗周期，觀察差別變化，以便及時采取措施。

中試控股測量定子繞組的直流電阻值后，經分析比較，確認為某相或某分支有問題時，則應對該相或分支的各焊接頭作進一步檢查。其常用方法有直流電阻分段比較法、焊接頭發熱試驗法、測量焊接頭直流電阻法、渦流探測法及射線透視法，這些專門的方法須另外參閱有關資料。

ZSBX-9000變壓器繞組變形測試儀

一，概述


1，變壓器設計完成后，其內部結構和各項參數（Ci，Li, Ri）都固定了，因此每個線圈的頻域響應也隨之確定，正常


繞組的變壓器，其三相頻域響應曲線應該相差不大；


2，當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰


撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的


變形程度；


3，基于以上測量技術，設計了變壓器繞組變形測試儀，該儀器能準確繪制各相頻域響應曲線，通過測量曲線的橫向、縱向對比


，可以非常準確的判斷變壓器的變形程度。


4，符合DL/T911 2004《電力變壓器繞組變形的頻率響應分析法》標準。


二，技術特點


1.采用DDS掃頻技術；


2.采用高速，高集成化微處理器設計；


3.雙通道16位AD采樣；


4.自帶高亮度7寸彩色觸摸屏，亮度可調；


5.自帶熱敏打印機，可隨時打印數據，打印濃度可調；


6.可以保存100組測量數據，可隨時查閱數據或上傳至PC機；


7.有強大的上位機軟件，支持上傳數據、聯機測試、分析、打印和生成word文檔；


8.采用USB2.0接口；


9.主機尺寸：31cmX15cmX15cm；


10.主機重量： 4.0KG。


11.工作電源：AC220V±10%，(50±1)HZ ;


12.工作環境：-10℃～50℃ 濕度<90％ 無結露。


三，技術參數


1，設置兩種不同的掃描方式：線性掃描，分段掃描；


線性掃描：


10HZ-1MHZ 分辨率0.5KHZ 2000掃描點


100HZ-2MHZ 分辨率1KHZ 2000掃描點


10HZ-1MHZ 分辨率0.25KHZ 4000掃描點（只上位機可用）


100KHZ-2MHZ 分辨率0.5KHZ 4000掃描點（只上位機可用）


自定義起始頻率，掃描間隔，掃描點數（只上位機可用）


分段掃描：


10HZ-100HZ 分辨率1HZ90點


100HZ-1KHZ 分辨率5HZ 180點


1KHZ -10KHZ 分辨率 50HZ 180點


10KHZ-100KHZ分辨率 0.2KHZ 450點


100KHZ –300KHZ 分辨率 0.5KHZ 400點


300KHZ –1000KHZ 分辨率 1KHZ 700點


2，幅值測量范圍：(-100dB） - （+20dB）


3，幅值測量精度：0.1dB；


4，掃描頻率精度：小于0.01%；


5，信號輸入阻抗：大于1MΩ；


6，信號輸出阻抗：50Ω；


7，同相測試重復率：99.5%；

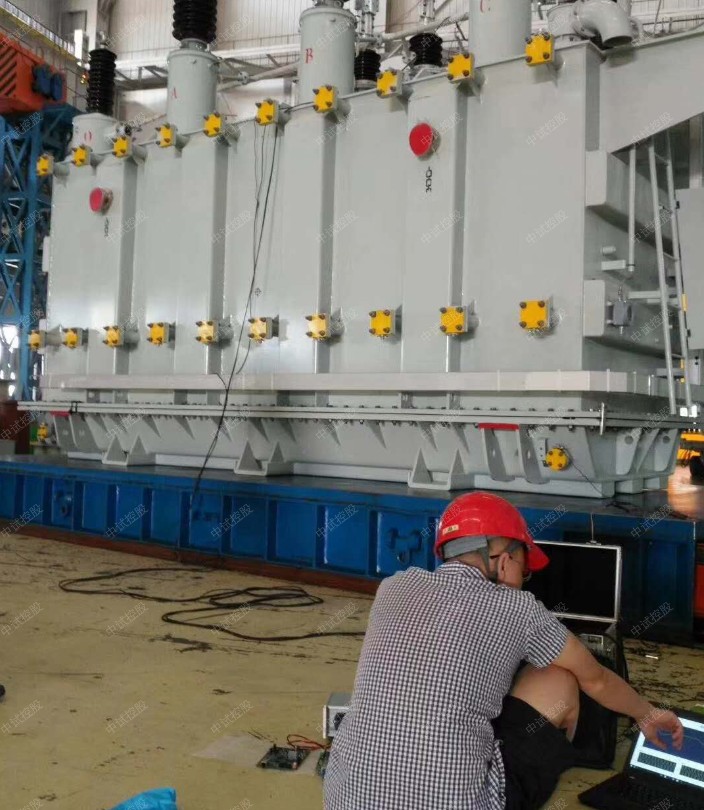

中試控股變壓器繞組變形測試儀接線法式：

變壓器繞組變形頻響法測試儀首先將橙、藍、綠三色線與儀器背面三色端對接（橙色為激勵端，藍色為參考端，綠色為響應端），USB連接線連接到以裝好運行軟件的電腦或筆記本端上，測試線的另一端橙色和綠色線已和為一根線。

并連接到黃色鉗夾上，藍色測試線與藍色鉗夾連接。兩個鉗夾另一尾端串聯到變壓器接地端并接地。黃色鉗夾接低壓側O點，藍色鉗夾接低壓側A點。
