導線直流電阻測試儀

時間：2021-01-05

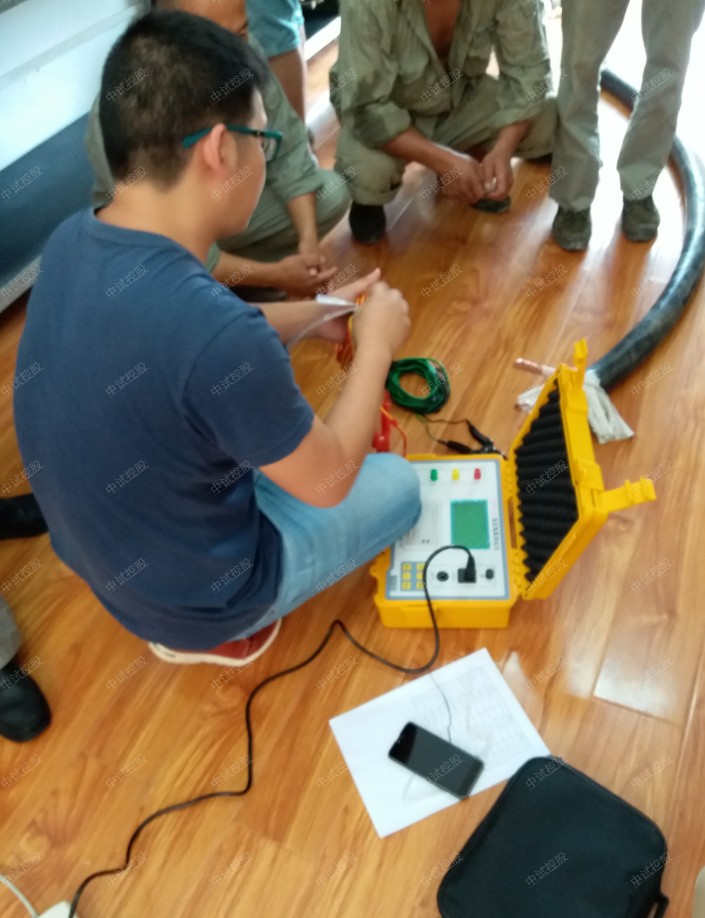

導線直流電阻測試儀

影響試驗變壓器試驗的因素對于試驗變壓器的安全性來講。

在下圖中，列舉了高壓電氣試驗中測量只列電阻的主要方法及測量范圍和測量誤差。受到試驗數據準確性，試驗的可行性影響嚴重，在進行高壓試驗時，影響到試驗的因素很多，下面對主要的影響因素進行逐一分析。測量電阻的方法很多，都有著各自的測量特點，適用于不同阻值的測量范圍，測量誤差也各不相同。因此，需要根據被測對象的特點及具體要求，選擇不同的測量方法。測量直流電阻的儀器設備，一般采用電壓表，電流表就行。如果測量的要求比較高，則可以采用電橋，電位差計或數字式電阻表。

。

ZSBZD-5A 直流電阻測試儀
一、簡介
直流電阻測量是變壓器半成品、成品試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等和運行后存在問題。為了滿足變壓器直流電阻測量的需要，具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，還具有自動放電和放電音響指示等功能。儀器測量精度高，操作簡便，可實現變壓器直流電阻的快速測量。

二、技術指標
1、輸出電流：<5mA、40mA、200mA、1A、5A、自動檔
2、分辨率：0.1μΩ
3、量程： 100Ω-200KΩ （<5mA檔）
1Ω-500Ω （40mA檔）
100mΩ-100Ω (200mA檔)
5mΩ-20Ω (1A檔)
1mΩ-4Ω (5A檔)
4、準確度：2‰
5、工作溫度：0～40℃
6、工作濕度：<90%RH，不結露
7、外形尺寸:長325mmX寬240mmX高275mm

三、特征
突出優勢
? 1、中試控股儀器輸出電流大，且重量輕，輕巧強大，方便攜帶。
? 2、中試控股儀器6檔輸出電流選擇和一個自動檔，可以輸出10A電流。
? 3、內置超大容量鋰電池，便于現場操作，可連續工作8小時以上。
? 4、測量范圍寬（0-20KΩ），適用于變壓器、互感器、電抗器、發電機、電機等感性試品，也可用于開關、銅排、接觸器、繼

電器觸點、金屬導線、電纜附件等試品測量。
? 5、本儀器帶有萬年歷、99組數據存儲、溫度自動換算等功能，關機不丟失數據。本機還設有打印機可以輸出打印測試數據
? 6、菜單簡單友好，顯示數據清晰易讀，陽光下可清晰顯示。
? 7、本機具有音響放電，放電指示清晰，減少誤操作。
? 8、本機具有精度高、防震、抗干擾、穩定性高、攜帶方便等特點。
? 9、具有完善的保護電路，測試線意外斷開或電源中斷，內建完善的放電回路及反電勢保護電路使之具有極強的抗拉弧能力。

供電方式
1、本儀器采用交直流兩用模式。
2、在不插入專用電源適配器時，由內置鋰電池供電；
3、插上專用電源適配器后，自動切換為交流供電模式，并同時給儀器充電。

導線直流電阻測試儀

導線直流電阻測試儀所需要測量的電阻數值范圍很寬，約10－6～1017甚至更大范圍。首先，高壓試驗會受到濕度與溫度的影響。導線直流電阻測試儀濕度：高壓試驗節進行時，必須在屏蔽的條件下進行，而試驗過程中會受到空氣濕度的影響，使得實驗數據的準確性受到影響。
