有載分接開關測試儀

輔助線路絕緣試驗

輔助線路絕緣試驗是在變壓器裝配完成后，應按以下規定對分接開關的輔助線路進行工頻耐壓試驗。

除另有規定外，輔助電源和控制線路的接線應承受2kV（方根均值）、1min對地外施耐壓試驗。中試控股輔助設備用的電機和其他電器的絕緣要求應符合有關標準的規定（如果該標準的要求低于單獨對輔助接線規定的耐壓值，為了對接線進行試驗，有時需臨時拆除這些器件）。

注：大型變壓器的輔助設備為了運輸，通常拆除。在運行地點裝配完畢后，推薦用1000V絕緣電阻測試儀進行試驗。實試驗前，變壓器內任何耐受電壓低于1000V的電子設備應取出。

 一、簡介

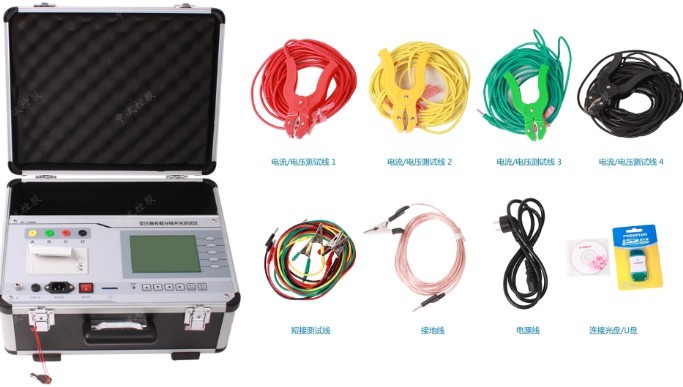

有載分接開關是與變壓器回路連接的唯一運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。為此，ZSKC-4000 變壓器有載分接開關特性測試儀器，該儀器主要用于測量有載分接開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等。
儀器智能化程度高，全部中文菜單提示，操作簡單。儀器體積小、重量輕、抗干擾能力強，大大減輕了現場工作人員的勞動強度，是發、供電單位，變壓器行業保障安全。

二、特征
性能特點
1、儀器輸出電流大，重量輕；
2、儀器輸出開路電壓28V，在1A檔的電流下可以測試10Ω的過渡電阻，并設有0.5A、0.3A檔，方便測試更大的過渡電阻；
3、具有完善的保護電路，可靠性強；
4、立式機箱結構，5.7寸的大液晶顯示，便于現場操作；
5、具有U盤存儲功能，可以存儲更多數據波形。
技術指標
1、輸出電流：1.0A、0.5A、0.3A、三檔可選；
2、電阻量程：1.0A檔 0.1～10Ω；0.5A檔 5～20Ω；0.3A檔 10～40Ω；
3、電阻測量精度：±(讀數×5%+5個字)，分辨率：0.01Ω；
4、過渡時間測量范圍：1～250mS；
5、過渡時間測量精度：±1mS，分辨率：0.1mS；
6、采樣頻率：10K；
7、存儲方式： U盤存儲、本機存儲；
8、工作溫度：-20℃～+50℃；
9、環境濕度：≤90%RH，無結露；
10、工作電源：AC220V±10%，50Hz±10%。

有載分接開關測試儀操作試驗

在變壓器完成裝配后，有載分接開關應承受如下順序的操作試驗，且不應發生故障；

(1)中試控股變壓器不勵磁，完成八個操作循環（一個操作循環是從分接范圍的一端到另一端，并返回到原始位置）；

(2) 變壓器不勵磁，且操作電壓降到額定值85%時，完成一個操作循環；

(3)有載分接開關測試儀 變應器在額定頻率、額定電壓下空載勵磁時，完成一個操作循環；

(4) 將變壓器的一個繞組短路，并盡可能使分接繞組中的電流達到額定值，在粗調選擇器或極性選擇器操作位置處或中間分接每一側的兩個分接范圍內，完成10次分接變換操作。
