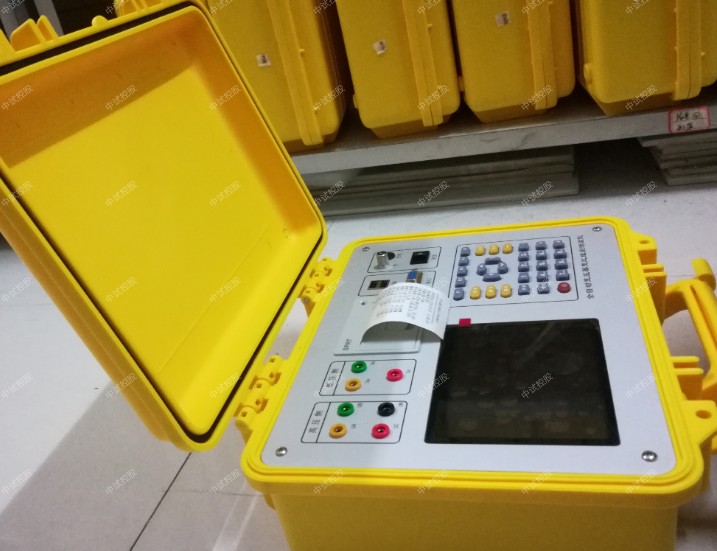

變比組別測試儀

變壓器的電壓比(簡稱變比)，是變壓器空載時高壓繞組電壓U1與低壓繞組電壓U2的比值，即變比k＝U1／U2。變壓器的變比試驗是驗證變壓器能否達到規定的電壓變換效果，變比是否符合變壓器技術所規定的數值的一項試驗。其目的是檢查各繞組的匝數、引線裝配、分接開關指示位置是否符合要求；中試控股變壓器能否與其他變壓器并列運行的依據。變比相差1%的中小型變壓器并列運行，會在變壓器繞組內產生10%額定電流的循 環電流

《規程》中規定了變壓繞組所有分接頭變比試驗的標準：

(1)各相應分接頭的變比值相比，不應有顯著差別，且應符合規律。

(2)電壓35kV以下，變比小于3的變壓器，其變比允許偏差為±1%；其他所有額定分接頭變比允許偏差為±0.5%，其他分接頭的變比應在中試控股變壓器阻抗電壓百分值的1/10以內，但不得超過±1%。允許偏差計算公式為：

變比組別測試儀Δk＝(k-kN)／kN×100%

式中 Δk——變比允許偏差或變比誤差；

k——實測變比；

變比組別測試儀kN——額定變比，即變壓器銘牌上各次繞組額定電壓的比值。
