三倍頻發生器
時間：2021-01-21

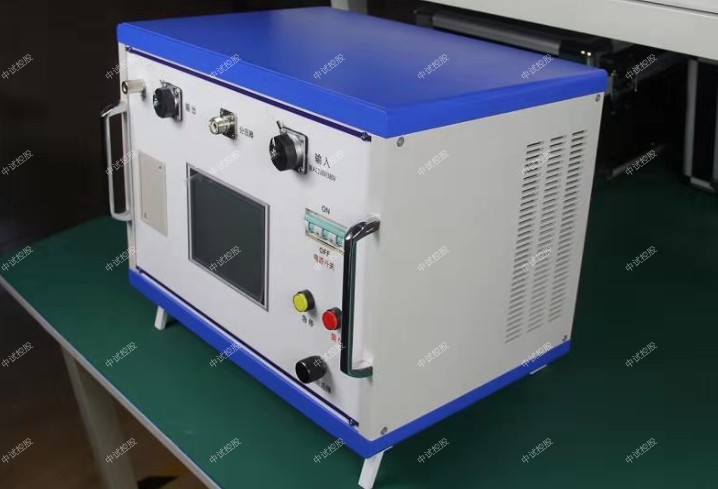

三倍頻發生器
三倍頻發生器工作原理：
三臺單相變壓器一次側接成星形，二次側接成開口三角形，在一次側加上對稱的三相正弦波電源時，并升高電壓讓鐵芯磁路飽和，使鐵芯中磁通所含三次諧波的成分增多,相應在鐵芯線圈上感應三次諧波電壓也增高.
由開口三角形的發生器二次側輸出的這個150赫茲（三倍工頻）感應電壓即作為三倍頻試驗電源電壓。
當三倍頻發生器帶上（例如JCC——220型高壓串級式電壓互感器）負載時，其電流由感性變為容性，由于功率因數低的影響，使發生器的效率較低，一般只有20%左右。三倍頻發生器因此，可在被試品某一空繞組上接入電抗器進行電流補償。來提高整個試驗回路的功率因數。
ZSBF-81系列三倍頻發生器
一、簡介
三倍頻變壓器是根據標準《GB311-61》和原水電部1985年1月發布的《電氣設備預防性試驗規程》，為滿足電力系統對高壓
互感器倍頻感應耐壓試驗設備的要求而設計的，廣泛用于電力系統35-220kV等級串激式電壓互感器的交流耐壓試驗，以考核互感
器的主、從絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗；也可作為短時運行的150Hz電源用。
變壓器和互感器的感應耐壓試驗是保證變壓器質量符合標準的一項重要試驗。變壓器繞組的匝間、層間、段間及相間絕緣的
縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。基于縱絕緣試驗中的特殊性，需要通過施加倍頻電源裝置，以提高繞
組間絕緣的試驗電壓，從而達到耐壓試驗的。
ZSBF-81三倍頻耐壓發生器是為滿足上述要求，經過廣大用戶使用證明：其操作簡單、性能可靠、能較好滿足變壓器、互感器感應耐壓試驗的需要。
二、技術特征
三倍頻電源發生器采用三芯五柱結構，將鐵芯工作磁通密度選擇在飽和磁密以上，使開口接成三角形的次級繞組中的基波電勢（
正序向量）的向量和為0，而開口兩端應出同相的150Hz三次諧波（零序）。
三、原理
三倍頻電源發生器是利用磁路的飽和特性，取出諧波中分量三次諧波電壓，作為發生器的電源，對感應線圈式的電氣
作匝間、段間、層間的倍頻、倍壓試驗；以考核線圈的絕緣強度、耐壓水平。
四、參數
1、額定容量：5-100kVA;輸入三相380V、50Hz正弦波
2、輸出0-300V、0-500V、0-1000V（特殊電壓定做），150Hz，
3、波形失真≤5%
4、容量：3-150kVA
5、空載運行時間：≤5分鐘
6、負載運行時間：40-60秒
7、采用了三相五柱式結構，工藝簡單，并減小了變壓器本體內部阻抗及漏磁損耗，提高了發生器的效率。
8、重量、體積均小于傳統的三個單相變壓器組，并配有相應容量的控制箱，現場使用方便。
9、可作為變壓器及相應容量電器作感應耐壓試驗或作短時運行的150Hz電源用。
五、什么是感應耐壓測試儀？
感應耐壓試驗是指給變壓器規定的繞組外施一電壓，該電壓不低于2倍的額定電源電壓，頻率不小于2倍低額定頻率；要求在該
電壓按規定持續的時間內繞組無灼熱、飛狐、擊穿或損傷等跡象；要求感應耐壓試驗前后額定工作電源下的空載電流和功耗無明
顯的變化。中試控股根據試驗標準，對電力變壓器及電壓互感器感應試驗電壓大致2-3倍工作相電壓考慮。眾所周知，變壓器在
額定頻率，額定電壓下，鐵芯接近飽和，若用工頻電源在被試變壓器繞組兩端施加大于額定電壓的試驗電壓，則空載勵磁電流會
急劇增加，達到不可允許的程度。變壓器、中試控股互感器感應耐壓試驗是檢驗該是否符合標準的一項重要試驗。
怎樣進行三倍頻發生器空載試驗？下面將會有詳細的步驟來講解。
工具/原料
1、輸入電壓：三相380V50HZ
2、輸出電壓：單相0~300V/0~500V(連續可調)頻率:150HZ
3、輸出容量：5KVA及以上諧波失真：＜5%-8%
4、空載運行時間：≤5分鐘
5、三倍頻發生器額定電壓下的被試品持續時間：40秒
增值服務
- 三年質保,一年包換,三個月試用
