串聯諧振交流耐壓儀

中試控股電纜：Us 分4-6段均勻上升，每階段停留1min，泄漏值不平衡系數≤2，6KV電纜小于10μA時，平衡系數不作規定，當電流不穩或突變時或隨時間延長而增加時應處理。金屬氧化物避雷器：應測試其1mA下的直流參考電壓和75%U1mA的泄漏電流，一般小于50μA，6KV的避雷器因產品的型號和規格的不同會有區別，應注意產品的說明書試驗報告。

一般試驗接線：主要涉及的是微安表的接入。當接在高壓側時精度稍高，誤差小，一般讀取發生器高壓側的泄漏值，其主要應用于被試品一極接地的場合，如變壓器和電機、電纜等，其微安表可方便地引入高壓引線的屏蔽。

發電機、電動機：電壓等級(出口電壓或稱工作電壓);試驗電壓(耐壓值);單相對地電容量范圍(如0.2-0.55uF等);

電壓等級(或稱工作電壓);試驗電壓(耐壓值);間隔數量;。

中試控股開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級(或稱工作電壓);試驗電壓(耐壓值)。

35kV變頻串聯諧振5km，110kV電纜1km
一、簡介
ZSBX-35kV變頻串聯諧振5km，110kV電纜1km

1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。


二、技術參數
試驗對象：


1、35kV/300mm2電纜5km的交流耐壓試驗，電容量≤0.97uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
2、110kV/630mm2電纜1km的交流耐壓試驗，電容量≤0.201uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。


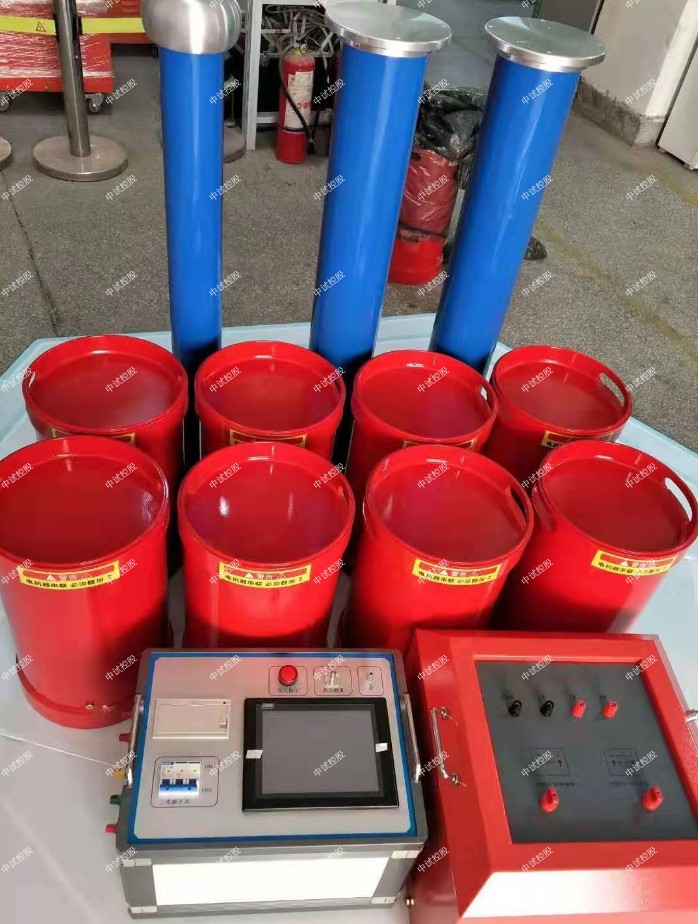

設備組合


被試品對象


電抗器81kVA/27kV十節


激勵變壓器輸出端選擇110kV/630mm2電纜1km


使用電抗器五節串聯兩組并聯5kV35kV/300mm2電纜3km


使用電抗器兩節串聯三組并聯2.5kV35kV/300mm2電纜4km


使用電抗器兩節串聯四組并聯2.5kV35kV/300mm2電纜5km


使用電抗器兩節串聯五組并聯


（其中一組電抗器接地）


2.5kV


額定容量：810kVA；
輸入電源：三相380V電壓，頻率為50Hz；
額定電壓：54kV；135kV；
額定電流：15A；6A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形率：輸出電壓波形率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；


激勵變壓器ZSJLB-30kVA/2.5/5kV/0.4kV         1臺
額定容量：30kVA；
輸入電壓：0-400V，單相；
輸出電壓：2.5/5kV
結    構：干式；
重    量：約130kg；


變頻電源ZSXB-F-30kW/380V           1臺
額定輸出容量：30kW
工作電源：380±10%V（三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：75A
額定輸出電流：75A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件高溫度≤65K;
噪聲 水 平：≤50dB


高壓電抗器ZSDK-81kVA/27kV           10節
額定容量：81kVA;
額定電壓：27kV；
額定電流：3A；
電感 量：34H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約75kg；


電容分壓器ZSFRC-130kV/2000pF            1套
額定電壓：130kV；
高壓電容量：2000pF
介質損耗：tgσ≤0.5%；
分壓 比：1500：1
測量精度：有效值1.5級;
重    量：約26kg；

串聯諧振交流耐壓儀CVT校驗：電壓等級(或稱工作電壓，如35/110/220規格等);試驗電壓(耐壓值);電容量范圍(如0.005-0.02uF)。

當被試品的一極對地有絕緣時，如避雷器，則可將微安表接在避雷器的基座之間，但必須先測試其基座的絕緣良好。串聯諧振交流耐壓儀如果接在高壓側則必須經過屏蔽，否則肯定超差。而水內冷發電機直流耐壓時，微安表接在電源的低壓側，采用低壓屏蔽法。另外試驗電壓的讀取一般要求直讀Us，而發電機試驗時必須并接標準表，等級精度均應符合要求。當單獨接入微安表時，應有保護防止沖擊的措施如并接電感電容和短路刀閘等。

ZSBP-54KVA-54KV變頻串聯諧振成套試驗裝置

適用范圍

1，10kV/300mm2電纜0.5km，電容量≤0.18μF，試驗頻率為30-300Hz,試驗電壓22kV。

2，35kV/300mm2電纜0.3km，電容量≤0.06μF，試驗頻率為30-300Hz,試驗電壓52kV。

設備遵循的標準和行業標準

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

GB/T16927.1-2-1997     <<高電壓試驗技術>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>
