電纜損傷檢測裝置

電力電纜耐壓試驗的意義
        中試控股電力電纜在使用過程中容易受到各種因素的影響，導致出現故障、短路等問題，這些問題都與絕緣部分缺損有一定的關系，其主要由下述幾方面引起的：
       1、長期滿負荷運行。在一般情況下，電纜溫度上升8℃，絕緣時間就會下降，若長期處于滿負荷運行狀態，就會導致長期處于高溫狀態，導致絕緣使用時間縮短。
       2、外力沖擊。這主要是電纜鋪設過程中受到施工技術的影響。
       3、受潮。由于雨水具有導電作用，會導致介質損耗增多，進而導致絕緣發熱，促使絕緣時間縮短。

10kV電纜耐壓變頻串聯諧振


一、簡介
ZSBX-10kV電纜耐壓變頻串聯諧振裝置


1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的


交流耐壓試驗。


二、技術參數
試驗對象：10kV/300mm2電纜長度1km的交流耐壓試驗，電容量≤0.3755uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。


1、額定容量：44kVA；
2、輸入電源：單相220或三相380V電壓，頻率為50Hz；
3、額定電壓：22kV
4、額定電流：2A
5、工作頻率：30-300Hz；
6、裝置輸出波形：正弦波
7、波形畸變率：輸出電壓波形畸變率≤1%；
8、工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；
9、溫    升：額定負載下連續運行5min后溫升≤65K；
10、品質因素：裝置自身Q≥30(f=45Hz)；
11、保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
12、測量精度：系統有效值1.5級；


激勵變壓器ZSJLB-3kVA/1.5kV/0.4kV         1臺
額定容量：3kVA；
輸入電壓：0-400V，單相；
輸出電壓：1.5kV
結    構：干式；
重    量：約35kg；


變頻電源ZSXB-F-3kW/220/380V           1臺
額定輸出容量：3kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：7.5A
額定輸出電流：7.5A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運 行 時 間：額定容量下連續5min
額定容量下連續運行5min元器件溫度≤65K;
噪 聲 水 平：≤50dB


高壓電抗器ZSDK-22kVA/22kV             2節
額定容量：22kVA;
額定電壓：22kV；
額定電流：1A；
電 感 量：92H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約30kg；
電容分壓器ZSFRC-30kV/3500pF           1套
額定電壓：30kV；
高壓電容量：3500pF
介質損耗：tgσ≤0.5%；
分 壓 比：1000：1
測量精度：有效值1.5級;
重    量：約6kg；

電纜損傷檢測裝置耐壓試驗前后應測量被試品的絕緣電阻。

中試控股直流耐壓試驗并能通過電流與泄漏電流的關系 曲線發現絕緣的局部。由于直流電壓下按絕緣電阻分壓，所以，能比交流更有效地發現端部絕緣。

同時，因直流電壓下絕緣基本上不產生介質，因此，直流耐壓對絕緣的小。另外，由于直流耐壓只需很小的泄漏電流，因而所需試驗設備容量小，攜帶方便。

試驗應在絕緣電阻和吸收比、直流泄漏及介質損失正切角等試驗合格后方可進行。

中試控股交流耐壓試驗加至試品標準電壓后的持續時間一般為1min。

試驗結束，斷開后，必須立即檢查被試品有無發熱現象。

1、串聯諧振試驗裝置

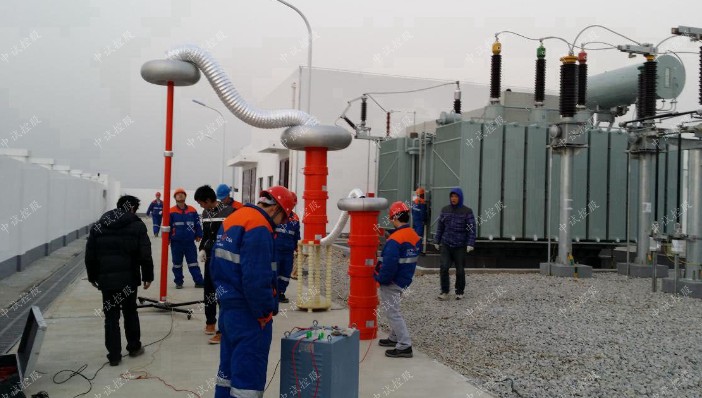

       電纜的交流耐壓試驗一般會用到串聯諧振，根據電纜的電壓等級，橫截面，長度算出容量和電壓，特別適合打電纜距離比較長的要求。電纜的交流耐壓試驗，對容量要求高，電壓要求小，而串聯諧振組成部分很多，它由激勵變壓器，變頻電源，高壓電抗器，電容分壓器，補償電容器等組成，現場做試驗攜帶的設備比較多，不方便，成本也很高，他主要針對10kV、35kV、110kV、220kV及以上電壓等級的主變，GIS,電纜，發電機，互感器等設備做交流耐壓試驗，如果現場的被試品比較多的話，可以考慮串聯諧振，比較全面的一套交流耐壓設備，不光可以做電纜的交流耐壓，還可以做變壓器，GIS，發電機，互感器等多種設備的交流耐壓試驗。

電纜損傷檢測裝置超低頻交流耐壓裝置

       如果只針對電纜的耐壓試驗，不做其他試驗，是可以推薦使用超低頻交流耐壓裝置，他是串聯諧振的簡化版，現場做試驗不需要帶一堆設備，

       超低頻交流耐壓裝置只針對35kV及以下的電纜交流耐壓試驗,發電機的交流耐壓試驗，他的距離是有限的，比如35kV300平方的電纜，打個2公里是沒問題的，一般也就要求1公里左右，10kV的電纜，16平方的7到8公里都沒問題，270的電纜2到3公里；發電機的交流耐壓，看是火力發電機還是水里發電機，火力發電機一般120MW以內，水力發電機一般80MW以內，10Kv電壓電纜一般選超低頻交流耐壓裝置30kV的，35kV電纜一般選超低頻交流耐壓裝置80kV的，按電纜的試驗電壓計算的，比如10kV電纜的電壓，有6kV的電纜，他的相電壓是6kV，他的試驗電壓等于6除以根號3再乘以3等于10.39kV,不超過11kV，

       當然10kV的電纜，也有電壓是15kV的，他的試驗電壓zui高不超過27kV，那么我們配30kV的超低頻就夠了！也可以根據現場電纜電壓情況選擇電壓，有30kV，40kV，50kV，60kV，80kV規格都有
