10KV400M串聯諧振儀器

20~300Hz串聯諧振試驗時常見故障：

電壓上升或者保持的過程中泄漏電流不穩定；

電力電纜在做串聯諧振試驗時，出現以下情況之一，電纜絕緣可能有問題，

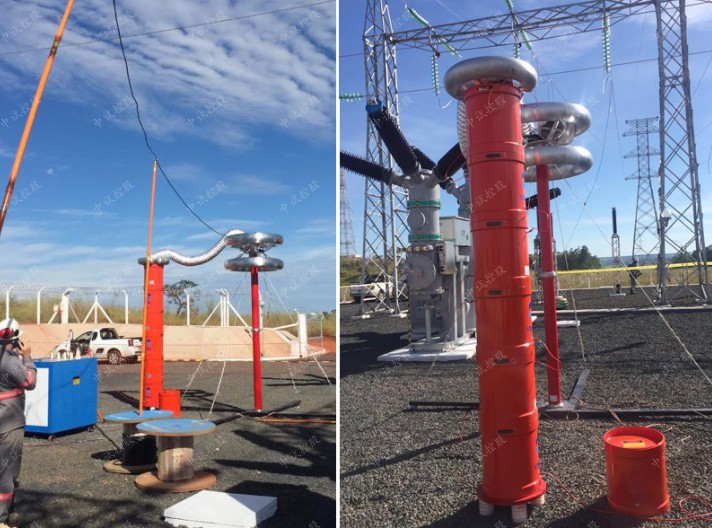

10kV電纜耐壓變頻串聯諧振


一、簡介
ZSBX-10kV電纜耐壓變頻串聯諧振裝置


1、幫助實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。


二、技術參數
試驗對象：10kV/300mm2電纜長度1km的交流耐壓試驗，電容量≤0.3755uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。


1、額定容量：44kVA；
2、輸入電源：單相220或三相380V電壓，頻率為50Hz；
3、額定電壓：22kV
4、額定電流：2A
5、工作頻率：30-300Hz；
6、裝置輸出波形：正弦波
7、波形畸變率：輸出電壓波形畸變率≤1%；
8、工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；
9、溫    升：額定負載下連續運行5min后溫升≤65K；
10、品質因素：裝置自身Q≥30(f=45Hz)；
11、保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
12、測量精度：系統有效值1.5級；


激勵變壓器ZSJLB-3kVA/1.5kV/0.4kV         1臺
額定容量：3kVA；
輸入電壓：0-400V，單相；
輸出電壓：1.5kV
結    構：干式；
重    量：約35kg；


變頻電源ZSXB-F-3kW/220/380V           1臺
額定輸出容量：3kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：7.5A
額定輸出電流：7.5A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運 行 時 間：額定容量下連續5min
額定容量下連續運行5min元器件高溫度≤65K;
噪 聲 水 平：≤50dB


高壓電抗器ZSDK-22kVA/22kV             2節
額定容量：22kVA;
額定電壓：22kV；
額定電流：1A；
電 感 量：92H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約30kg；
電容分壓器ZSFRC-30kV/3500pF           1套
額定電壓：30kV；
高壓電容量：3500pF
介質損耗：tgσ≤0.5%；
分 壓 比：1000：1
測量精度：有效值1.5級;
重    量：約6kg；

10KV400M串聯諧振儀器串聯諧振耐壓時間

串聯諧振耐壓時間是指，通過串聯諧振裝置上升到試驗電壓之后被試品所承受的時間，電壓等級不同，耐壓時間也不同，串聯諧振耐壓時間用于檢查在高電壓、長時間下的被試品運行工況。

泄漏電流隨著電壓的升高急劇上升；

泄漏電流隨著交流耐壓的時間延長有所上升

電氣安全工具性能測試的意義

電氣安全用具是保證電氣工作者安全操作必不可少的輔助工具,可防止觸電等傷害。正確使用合格的電氣安全用具是保證安全的基本條件之一。

電力部門回來的電氣安全用具不管是新的還是使用過一段時間的，定期做一個質量檢測試驗還是很有必要的，不能只檢查外觀覺得是好的就行。比如：絕緣用具類的耐壓試驗、高空安全繩索做拉力試驗等。下面就以非常實用的絕緣靴手套耐壓試驗裝置為例，講解絕緣靴和絕緣手套的耐壓安全測試。

電纜故障的直接原因是絕緣降低而被擊穿。導致絕緣降低的因素很多電纜故障可概括為接地、短路、斷線三類。

電纜故障分類

根據電纜故障定位的程序第一步判斷電纜故障性質，可根據電纜發生的位置分為電纜主絕緣故障和電纜外護套故障。在電纜主絕緣故障的基礎上，進一步分為：低阻接地故障、低阻短路故障、斷線故障、高阻接地故障、高阻短路故障、閃絡型故障、泄漏型故障、間歇型故障等。

10KV400M串聯諧振儀器便攜式耐壓儀操作方法

    當時間顯示窗口顯示為“0”時，按一下“啟動”按鈕，就能連續對被測物進行測試，不必再按動“啟動”按鈕。測量中結果判斷為實時顯示值。

在測試過程中，當接地電阻測量值超出測量范圍時，接地電阻顯示窗口顯示“ ”，如果被測物上沒有電流，則認為不構成回路，接地電阻值無窮大，儀器顯示“  ”。

在測試過程中，當測試電流小于 1A 時， “欠流”指示燈亮，當測試電流大于 30A 時，儀器自動切斷電流，停止測試，并且“過流”指示燈亮，接地電阻顯示窗口顯示“ ”。

單次測試

按下“啟動”按鈕，“測量”指示燈亮。

調節面板上的“電流調節”旋鈕，至所需測試電流值。此時時間窗口顯示剩余測試時間。如被測物合格，測試時間一到，儀器會發出“嘟”一聲后，且“合格”指示燈亮，電阻顯示窗口示值即為被測物的接地電阻值；當測量電阻值大于設定值時，指示燈亮，待測試時間一到，儀器停止工作，并發出聲，則被測物為不合格品。然后按一下“復位”鍵，儀器退出測量狀態，回到初始狀態，“測量”指示燈滅。
