10KV1000M變頻串聯諧振裝置

如何選擇合適的串聯諧振設備

為了選擇合適的串聯諧振設備，以下技術參數

電力變壓器:電壓等級（如10/35/110/220KV規格等）容量：試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量

2. 電力電纜：電壓等級（10/35/110KV規格等）；長度，截面積

3. 發電機，電動機：電壓等級（出口電壓或稱工作電壓）；試驗電壓（耐壓值）單相對地電容量范圍（如0.2~0.55μF微法）

4. GIS:電壓等級（或稱工作電壓）；試驗電壓（耐壓值）間隔數量

35kV電纜變頻串聯諧振3km，10kV電纜7km
一、簡介

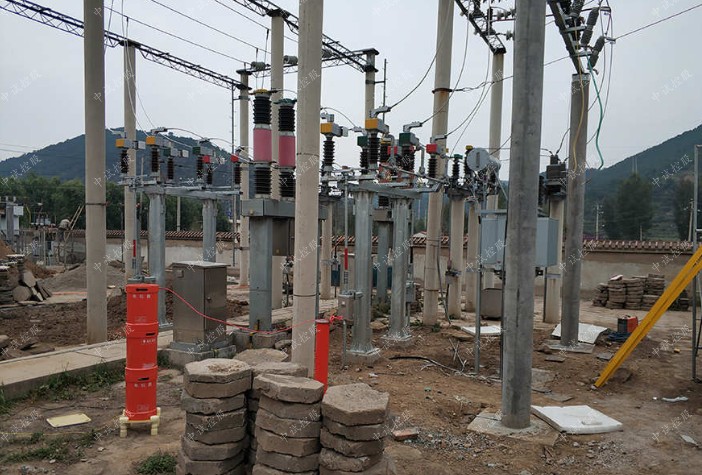

ZSBX-35kV電纜變頻串聯諧振2km


1、幫助實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。






二、技術參數
試品對象：


1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。


2、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。


3、10kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min






設備組合


被試品對象


電抗器67.5kVA/27kV四節

中試控股激勵變壓器輸出端選擇35kV/300mm2電纜2km

使用電抗器兩節串聯兩組并聯3kV10kV/300mm2電纜5km


使用電抗器四節并聯1.5kV10kV開關、互感器


使用電抗器兩節串聯3kV





額定容量：270kVA；
輸入電源：單相220或三相380V電壓，頻率為50Hz；
額定電壓：27kV；54kV；
額定電流：10A；5A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；


中試控股激勵變壓器ZSJLB-15kVA/1.5/3kV/0.4kV                       1臺
額定容量：15kVA；
輸入電壓：0-400V，單相；
輸出電壓：1.5/3kV
結    構：干式；
重    量：約85kg；


中試控股變頻電源ZSXB-F-15kW/220/380V                          1臺
額定輸出容量：15kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：37.5A
額定輸出電流：37.5A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件高溫度≤65K;
噪聲 水 平：≤50dB


中試控股高壓電抗器ZSDK-67.5kVA/27kV                    4節
額定容量：67.5kVA;
額定電壓：27kV；
額定電流：2.5A；
電感 量：50H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約65kg；


電容分壓器ZSFRC-60kV/1500pF                      1套
額定電壓：60kV；
高壓電容量：1500pF
介質損耗：tgσ≤0.5%；
分壓 比：1000：1
測量精度：有效值1.5級;
重    量：約8kg；

5. 開關，絕緣子，PT,CT ,絕緣子器具，母線，電壓等級（或稱工作電壓），試驗電壓（耐壓值）

6. CVT校驗：電壓等級（或稱工作電壓如35/110/220規格等）；試驗電壓（耐壓值），電容量范圍（如0.005-0.02μF）

7. 10KV1000M變頻串聯諧振裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高壓大電流是當前電壓試驗的一種新的方法

8. 采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300HZ時頻率細度可達0.1HZ,采用了正交非同步輪波調制方法，確保在整個頻率區間輸出波形良好，功率部分采用了IPM模塊，在重量下確保儀器穩定和安全

耐壓測試儀能檢測被測試儀器或材料的絕緣強度等技術指標，被廣泛用于電工器材、電器、變壓器、電源線、電度表、電機、電源插頭座、電纜線等的耐壓測試，  耐壓測試儀適用于電視機、電風扇、收錄機、電冰箱、洗衣機、微波爐、電吹風等家用電器以及儀器、儀表等電子整機的耐壓測試。
    耐壓測試儀外形美觀、操作方便，輸出電壓由數字面板表顯示，清晰、直觀、準確。布局合理，具有準確度高、可靠性好、維修方便等優點。

  耐壓測試儀技術指標

◎ 測試電壓：AC/DC 0～10（kV）

◎ 電壓精度：0.5～10（kV） ≤±5%

◎ 漏電流范圍：AC 0～20（mA） DC 0～10（mA）

◎ 漏電流精度：AC 0.2～20（mA）≤±5% DC 0.2～10（mA）≤±5%

◎ 輸出波形：50Hz 正弦波形或直流

◎ 輸出功率：AC 200VA DC 100VA

◎ 時間控制：數顯 1～99（s）±5% 手控∞ 任意預置

◎ 顯示方式：全數顯

◎ 測試判別：合格/不合格 不合格聲光發出

◎ 環境要求：相對濕度：≤75%RH

環境溫度：0℃～40℃周圍無強力電磁場干擾源；無大量灰塵和腐蝕性氣體；通風良好

◎ 靜態功耗：靜態功耗＜30VA

◎ 重 量：約 15kg

◎ 體 積：350×280×150

◎ 電 源：AC 220V±10% 50Hz±5%

10KV1000M變頻串聯諧振裝置變壓器工頻耐壓試驗耐壓試驗結果的判斷方法

如果在試驗過程中發生電壓下降或發生擊穿信號，這時不要輕易判斷變壓器擊穿。應繼續進一步測試，做進一步的證實：

1．用兆歐表測其絕緣電阻，若絕緣電阻為零或接近于零，則判為擊穿；或進行二次升壓試驗，電壓逐步加，若是擊穿，在電壓加到一定值時，可觀察到擊穿點附近出現連續的火花放電或發熱冒煙，則判為擊穿。若第二次施壓，電壓上升了又下降，電流表的指針擺動劇烈，則判為飛弧不合格。

2．若絕緣電阻沒有太大變化，或二次升壓后可持續1min無擊穿動作，則認為*次擊穿是空氣間隙擊穿（塵埃等物質引起），我們通常稱為飛弧 。外加電壓消失后，擊穿間隙立即自行復原，變壓器的絕緣電阻不會發生變化，變壓器的絕緣性能沒有發生變化，不能判定為不合格。
