變頻諧振串并聯試驗裝置

發電機的絕緣強度,工頻交流耐壓試驗是有效和直接的方式，因為工頻交流耐壓試驗中的電壓和工作電壓的波形頻率都是一樣的，這將對判斷發電機是否可以使用具有重要的決定意義，所以工頻交流耐壓試驗是發電機絕緣試驗中一項非常重要的試驗。

        進入耐壓試驗后，儀器顯示下圖所示界面，耐壓試驗的操作方法為：

        2 選擇開始試驗，進入所示畫面，點擊運行后儀器按照先升壓至耐壓值，如果升壓過程中，發生擊穿現象則試驗直接結束，如果升壓至耐壓值過程中沒有發生擊穿，則在耐壓值電壓停留“耐壓時間”所設定的時間長度。

注意：

        1 試驗過程中，如果高壓倉被打開，儀器會自動提示高壓倉已被打開

        2 試驗過程中如果意外關機，再開機時儀器會接著上次沒有完成的試驗繼續進行。

        3 儀器通電后有高壓輸出，嚴禁打開高壓倉

        變頻諧振串并聯試驗裝置使用絕緣油介電強度測試儀做耐壓實驗，除了以上的方法外，還需要注意的問題有很多，需要電力工作者熟練掌握其試驗方法，這樣才能達到儀器的測試效果。

      需要注意的是：在進行交流耐壓試驗前，應綜合分析判斷絕緣電阻、吸收比、泄漏電流等其它無損檢測結果，再決定發電機是否能進行耐壓試驗，以免在試驗中絕緣過度擊穿。

      如何做串聯諧振發電機交流耐壓試驗，具體操作如下：

      過電流保護按試驗變壓器高壓側額定電流的1.2倍整定..

    電力變壓器在長時間使用之后，內部的絕緣油的絕緣性能會大幅度降低，造成變壓器性能的下降，因此需要定期將變壓器內的絕緣油抽出，用絕緣油油介電強度測試儀來測量變壓器油的耐壓水平，那么該試驗應當怎么做呢？本文就來給大家簡單介紹如何用絕緣油介電強度測試儀做耐壓實驗。

      例如：50A的變壓器勵磁額定電流的高電壓側，所述變壓器被配置為50/5，其電流繼電器應調整5A的值。

      過電壓保護設置為試驗電壓的1.1倍。

      例如：當測試電壓為39千伏時，顯示器應調整為43千伏。

      將分壓器電纜連接到控制臺上的高壓兩結接線柱上。注意所有接地線必須連接牢固可靠..

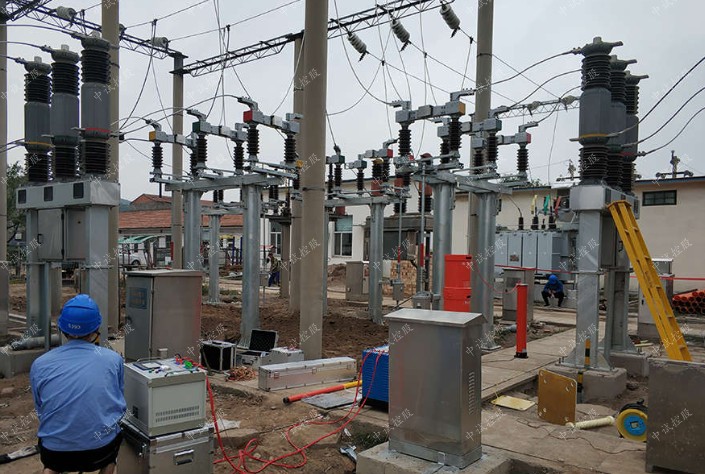

35kV開關母線串聯諧振，互感器,35kV/50000kVA主變,35kV電纜2km,10kV5km
一、簡介
ZSBX-35kV開關母線變頻串聯諧振


1、幫助實現各種被試品的預防交流耐壓試驗和交接交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。






二、技術參數
試驗對象：


1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
2、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。
3、35kV/50000kVA主變的交流耐壓試驗，電容量≤0.015uF，試驗頻率45-65Hz，試驗電壓68kV，試驗時間1min。
4、35kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。


設備組合


被試品對象


中試控股電抗器67.5kVA/27kV四節
激勵變壓器輸出端選擇35kV/300mm2電纜2km
使用電抗器兩節串聯兩組并聯3kV10kV/300mm2電纜5km
使用電抗器四節并聯1.5kV35kV/50000kVA主變使用電抗器四節串聯及補償電容器6kV35kV開關、互感器使用電抗器四節串聯6kV




額定容量：270kVA；
輸入電源：單相220或三相380V電壓，頻率為50Hz；
額定電壓： 27kV；54kV；108kV；
額定電流： 10A；5A ；2.5A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；


中試控股激勵變壓器ZSJLB-15kVA/1.5/3/6kV/0.4kV                      1臺
額定容量：15kVA；
輸入電壓：0-400V，單相；
輸出電壓：1.5/3/6kV
結    構：干式；
重    量：約75kg；


中試控股變頻電源ZSXB-F-15kW/220/380V                          1臺
額定輸出容量：15kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：37.5A
額定輸出電流：37.5A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件高溫度≤65K;
噪聲 水 平：≤50dB


高壓電抗器ZSDK-67.5kVA/27kV                     4節
額定容量：67.5kVA;
額定電壓：27kV；
額定電流：2.5A；
電感 量：46H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約65kg；


電容分壓器ZSFRC-110kV/1500pF                      1套
額定電壓：110kV；
高壓電容量：1500pF
介質損耗：tgσ≤0.5%；
分壓 比：1500：1
測量精度：有效值1.5級;
重    量：約10kg；


中試控股補償電容器ZSBC-70kV/20000pF                      1套
額定電壓：70kV/35kV；
高壓電容量：20000pF/40000pF；
重量：15kg

      變頻諧振串并聯試驗裝置激勵電壓連接到所述兩個高壓電流控制臺終端電流互感器。

      耐壓時間設定：將時間繼電器上的試驗時間設定為要求的試驗時間。

      測試配線檢查正確后，控制臺斷路器關閉。如果調整器不處于零位置，則調整器將自動返回零。不要打開主電源，調整反應堆的核心間隙，觀察升降和凈限保護功能是否正常。

      關閉主電源，按下“升壓”按鈕，升壓到電抗器獲得數百伏特電壓，通過改變氣隙調節輸出電壓到最高，此時可調高電壓，當電壓達到測試電壓值時，會自動承受定時，達到設定的耐壓時間，設備自動將電壓降至零。切斷主電源。
