高壓開關柜耐壓耐壓裝置

可用于

1、6kV-500kV高壓交聯電纜的交流耐壓試驗

2、發電機的交流耐壓試驗

3、GIS和SF6開關的交流耐壓試驗

4、6kV-500kV變壓器的工頻耐壓試驗

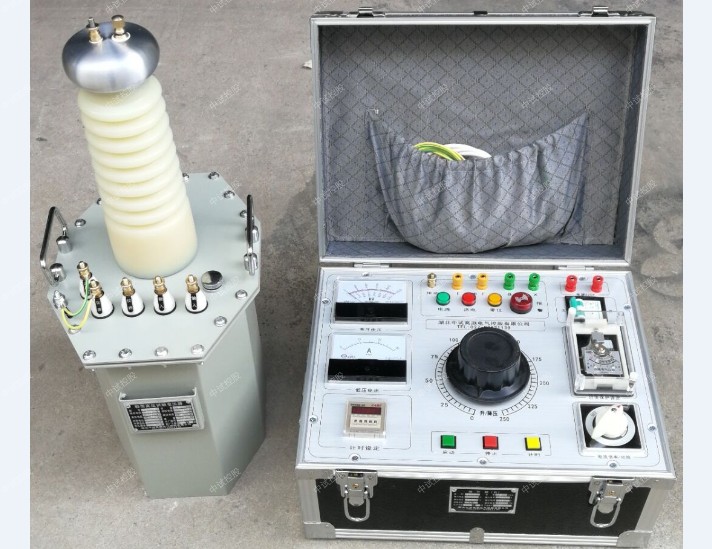

ZSYDJ-50KVA/100KV工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)


高壓開關柜耐壓耐壓裝置工頻耐壓試驗裝置(交直流試驗變壓器及控制箱)是中試控股基本的試驗設備。用于對各種電器電氣元件、絕緣材料等進行試驗大綱規定電壓下的絕緣強度試驗,以考核絕緣衡量被試品的過電壓能力。它由高壓試驗變壓器、電動控制臺、調壓器等組成。下面就各個部分的使用加以說明。


1,結構:
交流試驗變壓器鐵芯采用優質冷扎取向硅鋼片疊制而成。線圈為同心寶塔形多層圓筒環氧樹脂澆注式。低壓線圈在內,高壓線圈在外,箱體為八角形,裝有鐵輪。配套控制臺為鐵外殼臺式結構。
2,工作原理:
用工頻兩相380V電源接入電動控制臺,經感應調壓器調節0～400V電壓輸入至試驗變壓器初級繞組,根據電磁感應原理,在次級繞組得到可調的工頻電壓。
3,技術參數:
A,試驗變壓器技術參數：
容量50KVA
輸入電壓：AC400V
輸入電流：125A
輸出電壓：150KV
輸出電流：0.5A
儀表電壓：100V
B,配套控制臺技術參數:
容量50KVA
輸入電壓：兩相AC380V+N
輸入電流：131A
輸出電壓：單相AC0-430V
輸出電流：125A

高壓開關柜耐壓耐壓裝置水阻的安裝說明
1）在每次試驗前將水阻有氣孔一端擰開，將水加至淹沒導電桿2/3以上，有氣孔的一端朝上。
2）試驗完畢后將水倒掉，待下次試驗前重新灌入。

試驗中，如果試品短路或故障擊穿，控制箱中的過流繼電器工作，此時，將調壓器回至零位，并切斷電源后，方可將試品取出。

中試控股工頻電流法是傳統方法，在的接地網測量項目，由于外界工頻電磁干擾并不是特別強，再加上工程條件下電力系統中沿用了數十年，而且至今仍在使用，特別是對于變電站或發電的布線工作比較容易實施（例如采用反向布線和夾角布線）。

中試控股工頻耐壓和交流耐壓其實只是叫法不同而已，在實際的應用中是沒有什么差異化的內容，即便是查看GB預試的相關規范，也只是要求采用0~300Hz的頻率進行測量，但如果是發電機的交流耐壓就不一樣的，它完全就是硬性指標，必須是50Hz，這種情況下嚴格來講就是發電機的工頻耐壓試驗。

但對于運行中的變電站和發電，采用工頻電流法測量接地網過程中的誤差問題就顯得格外突出，主要原因是：外界工頻電磁場以及地中零序性質的電流等所產生效果與工頻試驗電流所產生效果相比，已經達到無法忽視的程度。例如，實際現場中，即使在試驗電流為零的情況下，較長的電壓線上外界干擾電壓（工頻為主要成分）已經達到數伏，假若地網接地電阻為0.2歐姆的話，20A信號試驗電流所產生的信號電壓降也僅4V。
