10KV/35KV無暈試驗變壓器

分一類和二類

一類就是輸入三PIN, 也就是輸入有接地，這種情況耐壓測試是1500VAC/1分鐘；

二類就是輸入二pin,沒地線，這種情況初次級耐壓是3000VAC/1分鐘；

10KV/35KV無暈試驗變壓器4倍U0電纜上標示的電壓例如8.7/10KV，8.7就是U0電壓值，每相耐壓時間15分鐘

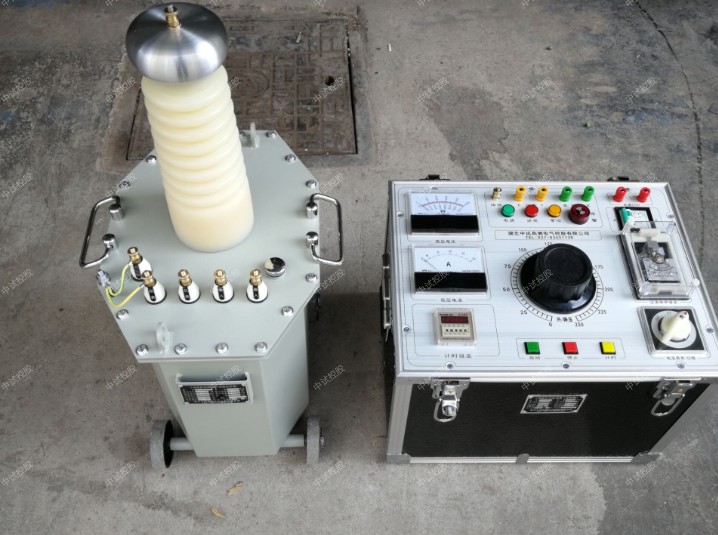

ZSYD(JZ)-5KVA/50KV工頻耐壓試驗裝置(中試控股交直流試驗變壓器及控制箱)


中試控股高壓試驗變壓器參數：
容量：5KVA
輸入電壓：AC200V  50Hz
輸入電流：25A
輸出電壓：AC：50KV    DC：70KV
輸出電流：AC:100mA    DC:100mA


控制箱參數：
容量:5KVA
輸入電壓:AC220V 50Hz
輸入電流:23A
輸出電壓:0～250V
輸出電流:0～25A

變壓器油耐壓試驗各耐壓等級GB標準？

<運行中變壓器油質量標準>GB/T7595-2000

66-220kV   投運前(≥40kV) 運行中(≥35kV)

35kV及以下 投運前(≥35kV) 運行中(≥30kV)

中試控股安規耐壓測試的漏電流的值是多少？

基本絕緣耐壓1250 漏電電流10mA，附加絕緣耐壓3750，漏電電流3mA。耐壓測試是偵測流過被測物絕緣系統之電流，以一高于工作電壓之電壓施加于絕緣系統;而電源泄漏電流(接觸電流)則是在被測物正常操作下，以一最不利的條件(電壓、頻率)對被測物量測漏電流。簡單地說，耐壓測試之漏電流為無工作電源下所量測之漏電流，電源泄漏電流(接觸電流)為正常操作下所量測之漏電流 。

耐壓測試或高壓測試(HIPOT測試) ，是用來驗證質量和電氣安全特性(如JSI、CSA、BSI、UL、IEC、TUV等等要求的標準)的一種100%的測試，也是最多人知道的和經常執行的安全測試。

在判斷變壓器故障時，交流耐壓實驗實驗值為多少標準值

一、當變壓器電壓等級為35kV及以上，且容量在10000kVA及以上時，應測量直流泄漏電流；

    二、試驗電壓標準應符合表6.0.7的規定。當施加試驗電壓達1min時，在高壓端讀取泄漏電流。泄漏電流值不宜超過本標準附錄三的規定。

表6.0.7 油浸式電力變壓器直流泄漏試驗電壓標準

繞組額定電壓(kV) 6～10 20～35 63～330 500

直流試驗電壓(kV) 10 20 40 60

    注：①繞組額定電壓為13.8kV及15.75kV時，按10kV級標準；18kV時，按20kV級標準。

  第6.0.8條 繞組連同套管的交流耐壓試驗，應符合下列規定：

    一、容量為8000kVA以下、繞組額定電壓在110kV以下的變壓器，應按本標準附錄一試驗電壓標準進行交流耐壓試驗；

    二、容量為8000kVA及以上、繞組額定電壓在110kV以下的變壓器，在有試驗設備時，可按本標準附錄一試驗電壓標準進行交流耐壓試驗

附錄一

高壓電氣設備絕緣的工頻耐壓試驗電壓標準

 10KV/35KV無暈試驗變壓器附表1.1  高壓電氣設備絕緣的工頻耐壓試驗電壓標準

額定電壓

(kV) 最高工作電壓

(kV) 1min工頻耐受電壓(kV)有效值 油浸電力

變壓器 并  聯 電抗器 電  壓

互感器 斷路器、電流互感器 干式電抗器 穿墻套管 支柱絕緣子、隔離開關 干式電力變壓器
