中試控股技術研究院魯工為您講解：長距離輸電線路參數測試裝置

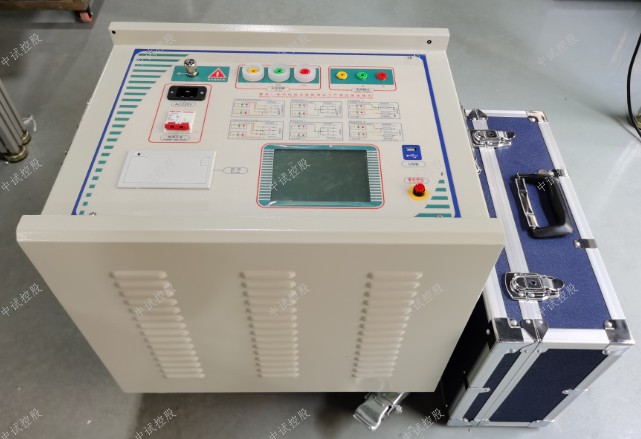

ZSXL-Z 輸電線路異頻參數測試儀(高配分體）

超強的抗感應電壓能力
一體化結構，體積小、重量輕
參考標準： DL/T 741-2010

輸電線路異頻參數測試儀：隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的安全性

針對這一問題，我們開發了新一代輸電線路異頻參數測試系統，集成變頻測試電源、精密測量模塊、高速數字處理芯片及獨有的國家專利技術抗感應電壓電路；有效地消除強干擾的影響，保證儀器設備的安全，能極其方便、快速、準確地測量輸電線路的工頻參數。

主要技術參數
1使用條件 -20℃～50℃ RH＜80%
2抗干擾原理 變頻法
3電    源 AC 220V±10% 發電機≧3KW
4電源輸出 最大輸出電壓 AC250V
電壓精度 0.5%
電流精度 0.5%
最大輸出電流 8A
輸出頻率 45Hz、55Hz
5測量范圍 電容 0.01～30μF
阻抗 0.01～400Ω
阻抗角 -180°～+180°
6測量分辨率 電容 0.0001μF
阻抗 0.0001Ω
阻抗角 0.0001°
7測量準確度 電容：     ≥1μF時，±1%讀數±0.01μF；
           ＜1μF時，±2%讀數±0.01μF；
電阻：     ≥1Ω時，±1%讀數±0.01Ω；
           ＜1Ω時，±2%讀數±0.01Ω；
阻抗角：   ±0.2°(電壓＞1.0V）；
±0.3°(電壓:0.2V～1.0V)；
8抗干擾電流 30A
9抗感應電壓 10KV
10外型尺寸 550（L）×430（W）×530（H）
11存儲器大小 200 組  支持U盤數據存儲
12重    量 60 Kg
使用說明
4.1、主菜單
確定儀器地線接入良好，再接入AC220V電源把電源開關合上，即顯示主菜單界面（如圖 4—1）。八個菜單的顯示，每一個項目都有一個獨立的顯示區域，用戶只需在相應的項目上面輕輕觸碰一下就可以輕松的進入下一級具體操作菜單，整個過簡單明了。省去了繁瑣的按鍵操作。
4.2、線路設置
首先從主界面進入線路長度設置界面（如圖4—2）；整個設置項共有12個模擬按鍵，其中，右邊兩個是保存和退出按鍵，下面是0-9的數字鍵，點線路長度輸入框，然后，點需要的數字設置即可。若是輸入錯誤，重復操作，確定正確，點<保存>鍵保存退出。
4.3、項目測試
主界面（如圖 4—1）八個菜單的顯示項目一目了然，分別是阻抗測試、線路互感、電容測試、耦合電容、和參數校驗。用戶在根據接線提示正確接好儀器外部接線的情況下，只需點一下相應的項目就能進入下一級開始測試菜單（
干擾檢測完成后儀器立即啟動變頻輸出裝置；首先變頻到45Hz使輸出端快速平緩地輸出至200伏電壓或者4安培電流，整個過程儀器內部均采用實時監控的手段，保證輸出的穩定可靠。升壓或升流成功后，保持200伏電壓或4安培電流然后進行45Hz（如圖4—5和圖4—8）環境下的檢測分析；當45Hz檢測分析完成后，儀器自動變頻到55Hz，進行55Hz（如圖4—6和圖4—9）環境下的檢測分析；最后經過儀器內部中央處理器的高精度處理，得出并顯示各項測試結果及數據,測試結果（如圖4—7和圖4—10），數據是顯示測試過程的數據，就是圖4—4、圖4—5、圖4—6的數據顯示在一起，用戶可以自行
選擇查看并打印。整個測試過程的所有數據均是采取的實時檢測并顯示的方式，用戶可以很直觀的觀察監視整個測試過程發生的變化。
零序阻抗、零序電容、耦合電容和線路互感的測試過程，與正序電容和正序阻抗過程一樣，其中顯示的數據只有B相，測試完成顯示的結果與正序電容和正序阻抗一樣，具體接線請查閱參考接線。
4.4、時間設置
從主菜單上的“時間設置”小方格直接進入時間設置子菜單（如圖4—11）。如圖所示4個模擬按鍵設置分別對應加、減、保存和退出；點要修正的日期和時間，然后，點加減鍵修改。用戶調整完成后按保存鍵即可保存退出。
圖 4—11
4.5、歷史數據
※數據查詢
打開儀器從主界面下方“歷史數據”方格進入到下級操作菜單（如圖4—12），點擊第一項“數據查詢”即可進入查詢界面（如圖4—13）。從第零組到第一九十九組一共兩百組數據可供用戶查閱；分頁顯示，每一頁顯示十個測試項目，每一組顯示日期、時間和具體項目名稱，用戶能非常清楚了查閱自己想看的數據結果。在想查閱的數據一欄上面輕輕觸碰一下就能順利的進入詳細的數據結果查看，并且可以自行選擇打印。
※  U盤備份
進入“歷史數據”選項后，可以看到如圖4—12顯示界面，用戶輕輕按下“U盤備份”那一欄，即可進入U盤操作界（如圖4—14）。按照屏幕上的提示，用戶只需把U盤插入儀器面板右下方的USB插口即可出現數據傳輸的界面（如圖4—14）一共傳遞了多少組數據一目了然，非常方便。用戶需要特別注意的是，在此過程中U盤是處在高速讀寫狀態，是不允許中途拔出U盤或者儀器斷電的情況的，嚴重的話可以導致U盤燒毀。等到數據傳輸完畢，顯示器上出現“文件保存成功”的提示信息后才可以拔出U盤。
U盤數據格式是TXT。
圖4—14
4.6、參數校驗
打開儀器從主界面右下方“參數校驗”方格進入到密碼輸入菜單頁，此密碼用于送檢部門輸入，輸入正確進入下級操作菜單（如圖4—15），接上測試線，接入假負載，才可以點擊啟動，再點擊升壓或者降壓和設置頻率，就是手動調節輸出，檢驗數據的真實性。
使用客戶請勿隨便進入啟動設置，以免操作不正確損壞儀器。因此參數校驗密碼一般都不提供給使用客戶，只提供給送檢部門使用。
五  參考接線
測試開始前，將測量端的線路掛上接地線或合上地刀可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，將測試電源輸出端子IA、IB、IC連接到線路測量引下線(粗線)，最后，將電壓測量端子UA、UB、UC接入線路引下線(細線)。儀器測試接線確認接好完成后，再取下接地線或分開地刀的接地，以保證設備和操作人員的安全。黃、綠、紅三色測試線盡量懸空，以免感應高壓放電擊穿測試線！

電力系統由發電廠（發電機、升壓變）、220-500kV高壓輸電線路、區域變電站（降壓變壓器）、35-110kV高壓配電線路（用戶、降壓變壓器）和6-10kV配電線路以及220V380V低壓配電線路組成。

其中高壓輸電線路、低壓配電線路是連接發電、供電、用電之間的橋梁，極其重要！

輸電線路工頻參數包含線路的正序電容、零序電容、正序阻抗、零序阻抗、線路間的互感電抗和耦合電容測量；

手持式變壓器變比測試儀主要用于測試運行中的變壓器的匝數比或電壓比，可以檢查變壓器匝數比的正確性、分接開關的情況、變壓器匝間是否短路、變壓器能否并聯運行。克服了傳統變比電橋測試的缺點，操作簡單直觀，采用三相精密逆變電源，測試速度快，精度高。

產品特征：

      1、儀器公司內部控制采用三相精密逆變電源，而非企業采用單相的市電電源管理作為一個測量電壓，消除了通過測量時候市電電壓的諧波產生影響，測量更準確。工作提供電源為發電機時，無任何影響。/采用三相輸出電壓，提高學生測試發展速度，可以根據測量相間夾角，自動模式識別變壓器接線組別0-11。

      2.適用于種類繁多的變壓器，特別適用于Z型變壓器、整流變壓器、接地變壓器、電爐變壓器、移相變壓器、平衡變壓器等的測量，測量參數最為全面。

      3.采用自制精密三相逆變電源，配以高低壓反向保護、變壓器匝間短路保護、有載分接開關合閘保護、輸出全短路保護，提高了儀器的穩定性。

      4.輸入額定參數后，可自動測量變壓器變比、誤差值和分接開關分接頭位置，特別是對于非對稱分接的分接開關，還可精確測量變壓器分接開關的準確位置，最多可測量99個分接開關分接頭位置。

     5、采用7英寸高清彩色觸摸屏液晶屏、模塊化顯示屏，每個操作步驟都有中文提示，無指示，只看液晶提示即可完成儀器操作。

     6.該儀器可以用外置打印機打印測量數據，方便無紙化辦公。

     7、采用耐寒耐溫，密封結構防水，防摔防震多功能建筑工程塑料箱，便于進行野外環境試驗。      電力工作者在實際的工作中，經常會需要對變壓器進行各種試驗，來判斷變壓器性能的好壞，包括變比試驗、繞組變形試驗、空載電流、空載損耗、阻抗電壓和負載損耗等，用到非常多的儀器，那么有沒有一種設備能集成這么多種試驗呢？針對這種情況中試控股電力研發了變壓器綜合測試臺，該裝置集成了多種變壓器檢測的儀器于一身，特別適合變壓器生產廠家來使用，本文就來對此設備進行簡單的介紹。

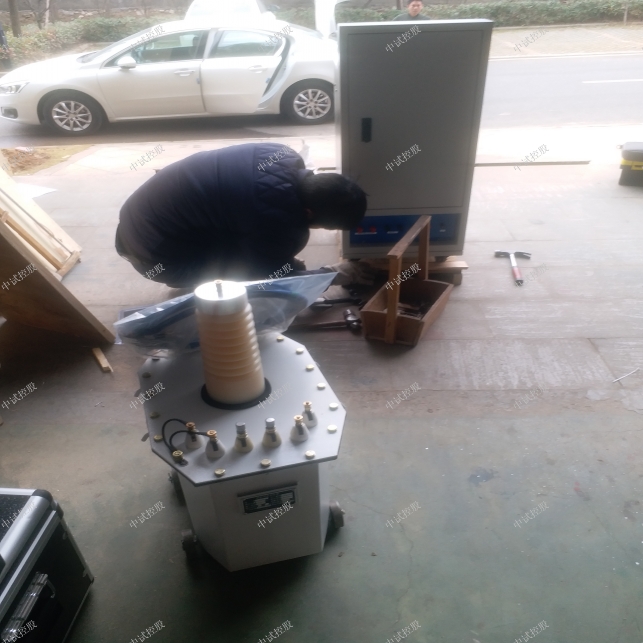

        變壓器綜合試驗臺由變壓器綜合試驗臺、低壓控制柜、工頻變壓器、倍頻發電機組等輔助系統組成。綜合試驗臺主要用于測試電力變壓器和配電變壓器的直流電阻、變壓比、極性、組、空載、負載特性、工頻耐受電壓和感應耐受電壓。綜合試驗臺的測量部分由高級單片機控制。采用單片機對數字顯示、空載、短路等測試數據進行同步采樣，避免了傳統測試方法中人工計算電壓表、電流表、功率表讀數所引起的誤差。
