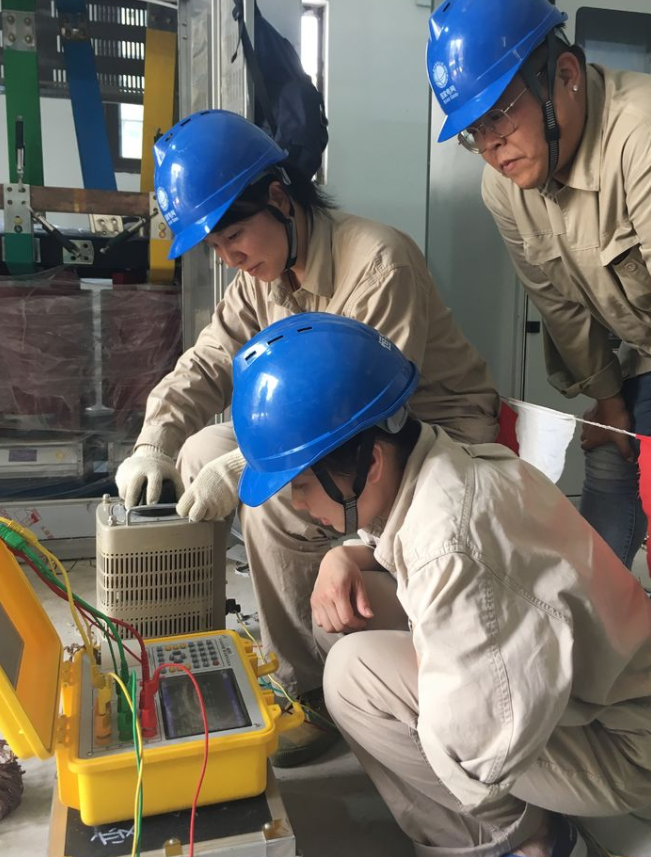

ZSRS-8000變壓器容量空負載損耗測試儀

用于變壓器容量、空載、負載等特性參數測量的高精密儀器
參考標準：DL/T 1256-2013

變壓器容量空負載損耗測試儀：變壓器容量及空載負載測試儀針對這種問題專門開發、研制的專門用于變壓器容量、損耗參數測量的高精度儀器。它自帶高效能充電電池，不用外接電源即可工作，充電一次可連續測量500臺次；

同時，內部數字合成三相標準正弦波信號（絕非簡單的逆變交流輸出，保證了非額定條件下各測試項目測試數據的準確性），經功率放大器可提供三相精密交流測試源；

在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線，大大提高了工作效率。

變壓器容量及空負載特性測試儀的用途有哪些
變壓器容量及空負載特性測試儀用于測試6kV及以上電壓等級電力變壓器及其它特殊用途的變壓器。設備的主要用途有空載試驗、短路試驗、零序阻抗三個，下面我就這三個方面的用途做一下詳細介紹。
空載試驗：從變壓器的某一繞組（一般從二次低壓側）施加正弦 波額定頻率的額定電壓，其余繞組開路，測量空載電流和空載損耗。

如果試驗條件有限，電源電壓達不到額定電壓，可在非額定電壓條件 下試驗，這種試驗方法誤差較大，一般只用于檢查變壓器有無故障， 只有試驗電壓達到額定電壓的80%以上才可用來測試空載損耗。
短路試驗：將變壓器低壓大電流側人工短聯接，從電壓高的一側 線圈的額定分接頭處通入額定頻率的試驗電壓，使繞組中電流達到額 定值，然后測量輸入功率和施加的電壓（即短路損耗和短路電壓）以 及電流值。通常試驗電源的容量應為被試品容量的30％。
零序阻抗；一臺變壓器對各相序（正、負、零）電壓、電流所變 現的阻抗叫做序阻抗，它們分別為正序、負序和零序阻抗。

正序阻抗 實際上就是正常運行時所表現的阻抗，當系統不對稱運行時，就會產 生零序電流，變壓器的正序阻抗和負序阻抗相等，并等于變壓器的短 路阻抗。

對零序阻抗而言，由于任一瞬間，所有三相的零序電流的大 小和方向都是一樣的，即它們的總和不等于零，所以零序阻抗與正序 阻抗和負序阻抗有本質的區別，它的大小不僅與繞組的連接方式有 關，還與鐵芯結構有關，因此，零序阻抗必須由實測確定。

技術指標
1、 輸入特性
有源部分：
電壓測量范圍：0~10V
電流測量范圍：0~10A
無源部分：
電壓測量范圍：0~750V 寬量限。
電流測量范圍：0~5A~100A內部雙量程。
2、 準確度
電壓：±0.1%
電流：±0.1%
功率：±0.1%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、 工作溫度：－10℃~ +40℃
4、 充電電源：交流160V~260V
5、 絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
         ⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。
6、 主機體積：32cm×24cm×13cm
7、 重量：3kg
一、功能特點
1、可精確測量各種配電變壓器的容量，無源測量，方便、準確。
2、內部自帶電源、自動產生三相大功率測試電源。
3、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗。
4、通過空載試驗可準確判定被測變壓器的型號，包括：S7、S9、S11、S13、S15、S20、S21、S22、S25等干變SCB9、SCB10、SCB11、SCB12、SCB13、SCB14、SCB15、SCB16、SCB17、SCB18、SCB19等各種類型的變壓器。
5、可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位。
6、可測量電壓和電流的諧波含量和總諧波失真度。
7、可進行簡單的矢量分析，繪制矢量圖。
8、顯示各電參量的波形圖，做為示波器使用。

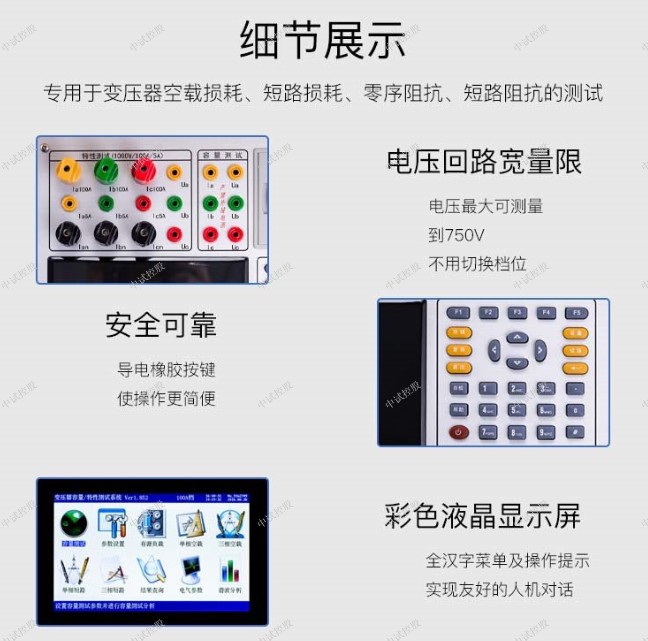

9、電壓回路寬量限：電壓最大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
10、電流量程分高低檔，最大可保證100A測量范圍，最小可保證毫安級的幅值準確測量，可滿足PT的阻抗電壓測量。
11、容量測量范圍：20kVA~100000kVA。
12、電池剩余電量百分數指示功能，絕非簡單的虧電報警。
13、大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好的人機對話，導電硅膠觸摸按鍵使操作更簡便，按鍵壽命更長。
14、用戶可隨時將測試的數據通過微型打印機將結果打印出來。
15、測試結果存儲功能，可存儲200組容量測試數據。

可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位

一種設備相當于四種設備：變壓器容量及空載負載測試儀+變壓器損耗參數測試儀+諧波分析儀+示波器。

對比串聯諧振電路與并聯諧振電路,在特性阻抗- -定(即L與C之值一定)的條件下。串聯諧振電路中的電阻愈小,品質因數愈
高;并聯諧振電路并聯電阻之值愈大,則品質因數愈高。因此,為為得到高Q值,一般要求串聯。

由諧振時候的狀態來分析:串聯諧振電路在諧振狀態下等效阻抗為純電阻, 并達到最小值, 聯諧振電路在諧振狀態下等效阻抗達到最大值,為了獲得最大的電源輸出功率,串聯諧振電路采用電壓源供電,并聯諧振電路采用電流源供電。

基于電源方面的分析：一個內阻低的，電壓源,使其輸出功率達到最大,電源利用率最高，負載阻抗越低自然輸出功率越大。

反之一個內阻高,電流源,使其輸出功率達到最大,負載阻抗是越高輸出功率越大.根據的邏輯就是電壓源電壓恒定不變,電流隨負載阻抗改變而改變;電流源電流恒定不變,電壓隨負載改變而改變。

容量測試結果準確率達100%。它一種設備相當于四種設備：變壓器容量及空載負載測試儀+變壓器損耗參數測試儀+諧波分析儀+示波器。它可對各種變壓器的容量、空載電流、空載損耗、短路損耗、阻抗電壓等一系列工頻參數進行精密的測量，并能測量空負載試驗時的電壓、電流失真度和諧波含量，還可以進行矢量分析。



1、變壓器空載損耗試驗時試驗電源容量的確定方法



為了選用合適的試驗電源，必需在試驗前確定其容量。根據被試變壓器的銘牌容量及銘牌所載的空載電流百分數無銘牌或銘牌未給出數值的可查取同型式變壓器的額定數據額定電壓下進行試驗時，按下式計算：



       S′=(SNI0%×K)/100



式中 S′--試驗所需三相電源容量；



        SN--變壓器額定容量；



        I0%--空載電流百分比；



        K--系數，電源為調壓器時：K=2.5；電源為發電機：K=5。



根據經驗下面的公式也實用



       S′=SN×K



式中 S′--試驗所需三相電源電源容量；



        SN--變壓器額定容量；



        K--經驗系數，可在0.05～0.10間選取。



如果用單相電源，電源容量=三相電源容量/1.5



2、變壓器負載損耗試驗時試驗電源容量的確定方法



負載損耗試驗所需三相電源容量S可按下式計算：



       S≥SN×(Uk%/100)×(Ik/IN)2



所需試驗三相電壓Uk為：



       Uk>UN×(Uk%/100)×Ik/IN



式中 SNUN--分別為額定容量的額定電壓；



        INIk--分別為額定電流和短路試驗電流；



        S、Uk--分別是所需的視在功率和短路試驗電壓；



        Uk%--被試變壓器短路電壓百分數%即：阻抗電壓）



如果用單相電源，電源容量=三相電源容量/1.5



例：被測試變壓器額定容量50kVA阻抗電壓為4%



如果試驗時用額定電流：Ik/IN =1，電源容量應大于：(50×4)/100=2kW



如果試驗時用50%額定電流：Ik/IN=0.5，電源容量應大于：2kW×0.5×0.5=0.5kW

電力為您導讀：變壓器空載負載特性測試儀又稱變壓器空載特性測試儀、變壓器負載特性測試儀及空負載特性測試儀，變壓器空載負載特性測試儀適用于變壓器空載損耗和負載損耗變壓器空載負載特性測試儀是針對各種變壓器的空載電流、空載損耗、短路損耗、阻抗電壓等一系列參數可進行準確測量，變壓器空載負載特性測試儀主要功能有，彩色液晶屏顯示，自動進行波形畸變校正，溫度校正，電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗，取額的電流的20%-70%），短路試驗附加損耗校正，人員只需根據變壓器類型輸入校正指數測試儀即可自動計算出校正后的結果，裝置允許外接電流互感器和電壓互感器擴充量程進行測量，電壓最大可測量到750V，自動切換，大屏幕顯示，觸摸按鍵使操作更簡便，是變壓器生產企業，電力檢修企業必不可少的檢修測試儀。
