中試控股技術研究院魯工為您講解：有源變壓器容量特性測試儀

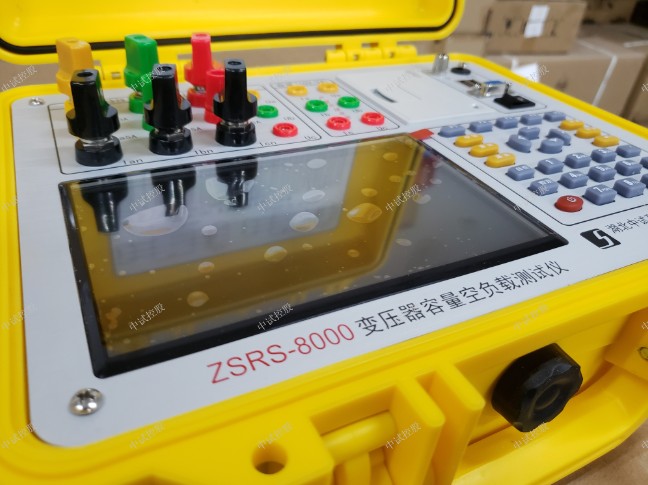

ZSRS-8000變壓器容量空負載損耗測試儀

用于變壓器容量、空載、負載等特性參數測量的高精密儀器
參考標準：DL/T 1256-2013

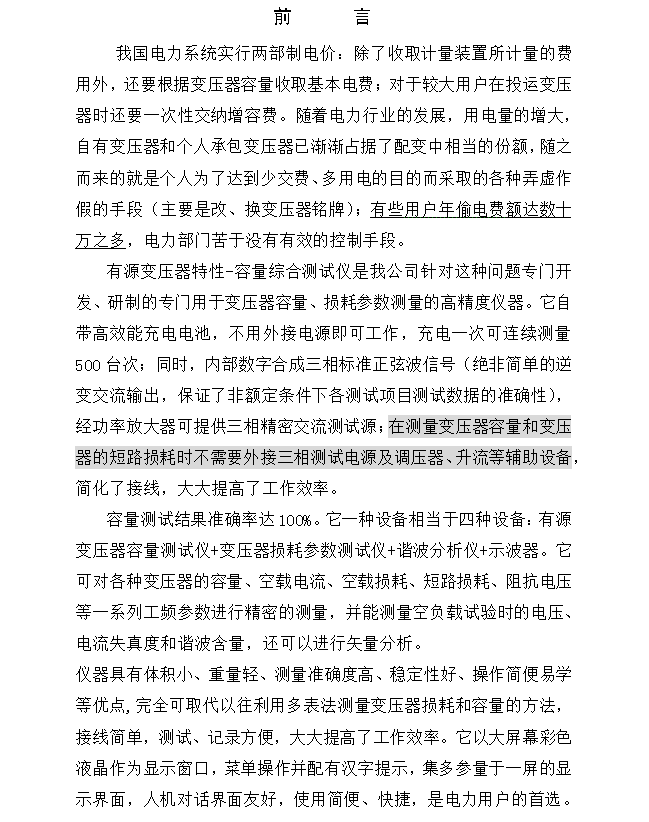

變壓器容量空負載損耗測試儀：變壓器容量及空載負載測試儀針對這種問題專門開發、研制的專門用于變壓器容量、損耗參數測量的高精度儀器。它自帶高效能充電電池，不用外接電源即可工作，充電一次可連續測量500臺次；

同時，內部數字合成三相標準正弦波信號（絕非簡單的逆變交流輸出，保證了非額定條件下各測試項目測試數據的準確性），經功率放大器可提供三相精密交流測試源；

在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線，大大提高了工作效率。

注意事項
1．在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。
2．測量接線一定要嚴格按說明書操作，否則后果自負。
3．測試之前一定要認真檢查設置的參數是否正確。
4．最好使用有地線的電源插座。
5．不能在電壓和電流過量限的情況下工作。
6．短路試驗時，非加壓側的短接必須良好，否則會對測試結果有影響。
7．做短路試驗時，如果高壓或中壓側出線套管裝有環形電流互感器時，試驗前電流互感器的二次一定要短接。
8．試驗接線工作必須在被試線路接地的情況下進行，防止感應電壓觸電。所有短路、接地和引線都應有足夠的截面，且必須連接牢靠。測試組織工作要嚴密，通信順暢，以保證測試工作安全順利進行。
9．當儀器需要充電時，一定要關掉工作電源（按下“O”為關），插上電源線，充電指示的黃燈開始閃爍，說明充電進入正常狀態。
10．當測試500kVA或630kVA的變壓器時，必須要對參比容量進行設置，因為500和630的變壓器處于阻抗電壓變換區，容量有交叉的可能性，為了避免誤判，必須對此參量進行設置。

技術指標
1、 輸入特性
有源部分：
電壓測量范圍：0~10V
電流測量范圍：0~10A
無源部分：
電壓測量范圍：0~750V 寬量限。
電流測量范圍：0~5A~100A內部雙量程。
2、 準確度
電壓：±0.1%
電流：±0.1%
功率：±0.1%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、 工作溫度：－10℃~ +40℃
4、 充電電源：交流160V~260V
5、 絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
         ⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。
6、 主機體積：32cm×24cm×13cm
7、 重量：3kg
結構外觀

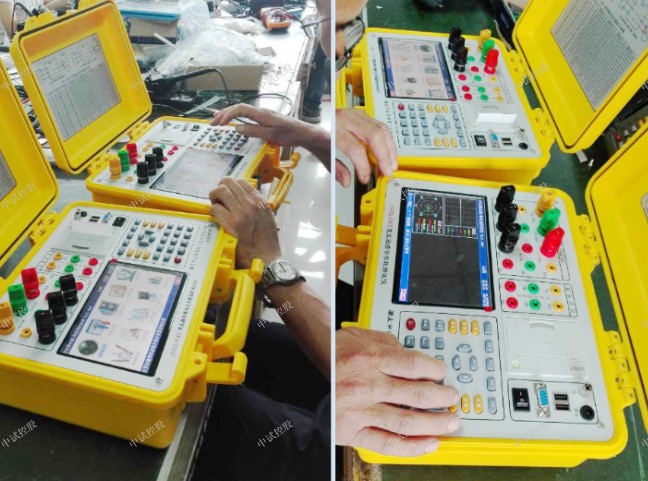

儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分安裝在主機內部，其主機外箱采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及配套工具。
1、結構尺寸
結構尺寸（圖1）
圖1、主機與配件箱尺寸
2、面板布置
面板布置圖（圖2）
圖2、面板布置圖
如圖2所示：最上方從左到右依次為特性測試用輸入端子（A相100A電流輸入端子正極Ia100A、A相5A電流輸入端子正極Ia5A、A相電流輸入端子負極Ian、B相100A電流輸入端子正極Ib100A、B相5A電流輸入端子正極Ib5A、B相電流輸入端子負極Ibn、C相100A電流輸入端子正極Ic100A、C相5A電流輸入端子正極Ic5A、C相電流輸入端子負極Icn、電壓輸入端子Ua、Ub、Uc、）、充電電源插座及開關、RS232通訊接口、接地端子、容量測試用接線端子和打印機。面板左下方為彩色液晶顯示屏；液晶右側為鍵盤。
3、鍵盤說明
鍵盤共有30個鍵，分別為：F1~F5，數字0~9、小數點、↑、↓、←、→、 、#、 、存儲、查詢、退出、設置、切換、自檢、幫助。
數字鍵：0～9，在輸入參數時做為相應的數字使用。
小數點：在輸入參數時做為小數點使用。
↑、↓、←、→鍵：上下左右鍵
? 在主界面中用來移動光標，使其指向需要進行的項目功能條（功能條反色顯示）。
? 上下鍵在容量測試屏和參數設置屏中用來移動光標，使其指向需要要更改的參數（包括：容量設置部分的試品編號、當前溫度、阻抗電壓、高額定電壓、試品類型、分接檔位、聯結組別、參比容量和特性測試部分的PT變比、CT變比、高額定電壓、低額定電壓、當前溫度、設置日期、設置時間、變壓器容量、接線方式等）。
? 上下鍵在記錄瀏覽功能屏中用來翻閱記錄。
? 左右鍵在容量測試參數設置功能屏中用來切換可選的項目，如分接檔位、聯接組別、參比容量，可根據屏幕上方的提示用左右鍵在這些檔位中連續切換，選至需要的數值。
 鍵：確定鍵，在開機后按下此鍵進入主菜單。主菜單下按下此鍵即進入當前指向的功能選項（反色顯示的功能條），在輸入參數時，作用是開始輸入和結束輸入并使剛鍵入的數字有效。
退出鍵：返回鍵，按下此鍵均直接返回到主菜單；如果正在測試過程中、測試結束時按此鍵則同時返回主界面。
存儲鍵：在容量測試結果下，按存儲鍵可存儲當前容量測試結果。
查詢鍵：在主菜單下按下查詢鍵，可查詢已存儲的容量數據。
設置鍵：在主菜單下按下設置，可快速進入參數設置屏。
F1~F5鍵：輔助功能鍵。F4是打印功能鍵。
切換、自檢、幫助、開關鍵：現為保留按鍵，無實際用途。

可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位

一種設備相當于四種設備：變壓器容量及空載負載測試儀+變壓器損耗參數測試儀+諧波分析儀+示波器。

⑴.可以實現全自動測量；

⑵.使用工程塑料機箱，結識耐用，有效保障測試人員及系統安全；

⑶.儀器具有量程自動切換功能，保證測試精度；

⑷.采用電子式原理線路結合DSP技術是使測試穩定性好，抗干擾能力強；

⑸.測量完畢，自動計算各項參數，便于客戶分析和試驗。

⑹.采用大屏幕漢字液晶顯示，所有操作均由漢字菜單提示； 數據具備掉電存貯及瀏覽功能，能與計算機聯機傳送數據。

⑺.采用大容量7.2V11Ah鋰電池供電，對測試回路不產生任何影響，避免系統出現保護的情況。同時在現場無供電電源的情況下使用。

⑻.二次負荷測試，采用鉗型電流表采樣電流，不需要斷開二次回路。可以實現不停電在線測量。自動切換量程：測量過程中可以根據測試對象數值的不同切換到不同的位置，使測量精度和顯示位數得到保證。

⑼.工作時間可以長達24小時（長），可在充電狀態下測量。

⑽.附有輕巧充電器，方便測量，在電池電量不足的情況下可以外接充電器測量。

⑾.儀器體積小，重量輕。

⑿.能存儲480組測量數據，斷電后能保持十年

⒀.中文界面大屏幕顯示，帶有RS-232通訊接口

主要技術指標

1、環境條件

——溫度：－5°C～40°C

——相對濕度：<95%（25°C）

——海拔高度：<2500m

——外界干擾：無特強震動、無特強電磁場

2、PT電流互感器二次回路負載測試儀主要技術指標

⊙導納測量準確度：

DX=±(X×2%+Y×2%)±2個字

DY=±( Y×2%+ X×2%×34.38)±2個字

2個字——儀器的量化誤差

電壓表頭：0.5%

⊙電阻測量范圍：0.1Ω-50.0Ω

⊙阻抗測量準確度：

DX=±(X×2%+Y×2%)±2個字

DY=±( Y×2%+ X×2%×34.38)±2個字

2個字——儀器的量化誤差

電流表頭：1%

3、CT電流互感器二次回路負載測試儀主要技術指標

——阻抗測量范圍：0.1Ω—50.0Ω

——阻抗測量準確度：

DX=±(2%×X+2%×Y)±2個字

DY=±(2%×X+2%×Y)±2個字

2個字——儀器的量化誤差

電流表頭：1%
