中試控股技術研究院魯工為您講解：Z型變壓器空負載特性測試儀

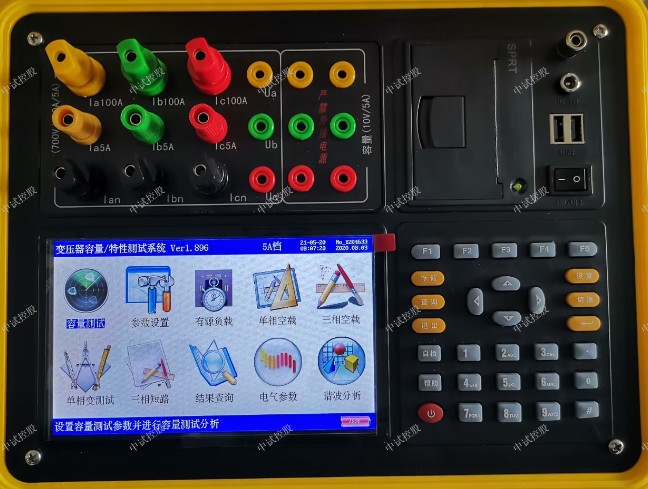

ZSRS-8000變壓器容量空負載損耗測試儀

用于變壓器容量、空載、負載等特性參數測量的高精密儀器
參考標準：DL/T 1256-2013

變壓器容量空負載損耗測試儀：變壓器容量及空載負載測試儀針對這種問題專門開發、研制的專門用于變壓器容量、損耗參數測量的高精度儀器。它自帶高效能充電電池，不用外接電源即可工作，充電一次可連續測量500臺次；

同時，內部數字合成三相標準正弦波信號（絕非簡單的逆變交流輸出，保證了非額定條件下各測試項目測試數據的準確性），經功率放大器可提供三相精密交流測試源；

在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線，大大提高了工作效率。

單相法測量三相變壓器空載損耗接線說明
注意：此方法只適用于Y/Yn0聯結方式的變壓器
當現場停電無法提供空載試驗所用的三相電源時，可采用單相法測量三相變壓器的空載損耗，測量方法如下：
1． 用單相~220V交流電源分別對變壓器的A、B、C各相做單相空載試驗。在進入參數設置界面時，在 變壓器容量： 狀態欄輸入所測得變壓器容量值，在 高額定電壓： 、低額定電壓： 和 接線方式： 狀態欄，按銘牌所標值輸入。
2． 做A相空載時，將黃色測試鉗子夾在變壓器低壓側的a相接線柱，將綠色測試鉗子夾在變壓器低壓側的公共端；測試鉗分粗細線，按接線示意圖聯接（粗線接電流，細線接電壓）。接線無誤后，接通單相~220V交流電源，待數值穩定后按《確定》鍵，此時完成a相測試。注意：完成a相測試后必須先斷開所加得~220V交流電源，然后換相測試（每測試完一相必須先斷開電源）
3． 做B相空載時，將黃色測試鉗子夾在變壓器低壓側的b相接線柱，將綠色測試鉗子夾在變壓器低壓側的公共端；
4． 做C相空載時，將黃色測試鉗子夾在變壓器低壓側的c相接線柱，將綠色測試鉗子夾在變壓器低壓側的公共端；

技術指標
1、 輸入特性
有源部分：
電壓測量范圍：0~10V
電流測量范圍：0~10A
無源部分：
電壓測量范圍：0~750V 寬量限。
電流測量范圍：0~5A~100A內部雙量程。
2、 準確度
電壓：±0.1%
電流：±0.1%
功率：±0.1%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、 工作溫度：－10℃~ +40℃
4、 充電電源：交流160V~260V
5、 絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
         ⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。
6、 主機體積：32cm×24cm×13cm
7、 重量：3kg
電池維護及充電
儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。
儀器須及時充電，避免電池深度放電影響電池壽命，
正常使用的情況下盡可能每天充電（長期不用最好在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在4小時以上，因內部有充電保護功能，可以對儀器連續充電

可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位

一種設備相當于四種設備：變壓器容量及空載負載測試儀+變壓器損耗參數測試儀+諧波分析儀+示波器。

產品常用名稱

變壓器容量及空負載測試儀、變壓器容量及空負載測試儀、變壓器容量及空載負載測試儀、變壓器容量及損耗測試儀

 技術參數

輸入特性

有源部分

電壓測量范圍：0～10V

電流測量范圍：0～10A

無源部分

電壓測量范圍：0～750V 寬量限

電流測量范圍：0～100A內部全部自動切換量程

準確度

電壓：±0.5%

電流：±0.5%

功率：±0.5%（CosΦ>0.2），±1.0%（0.02< CosΦ<0.2）

工作溫度

－10℃～ +40℃

充電電源

交流160V～260V

絕緣

⑴電壓、電流輸入端對機殼的絕緣電阻≥100MΩ

⑵工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗

主機體積

32×24×13cm3

重量

3kg

變壓器容量特性測試儀能測量變壓器的容量和短路損耗及空載損耗，其測試結果完全符合GB1094．1-2003《電力變壓器》和GB/T6451《三相油浸式電力變壓器技術參數和要求》有關變壓器試驗標準的規定。

變壓器容量特性測試儀能直接用單相~220V電源準確測量Y/Yn0型式三相配電變壓器的空載損耗并判定形式，不需要外接調壓器等設備。可測試容量的范圍大：20～100000KVA均可直接測量。

測試變壓器的高壓側電壓應能覆蓋國內所有電壓等級，包括：0.1KV、0.4KV、1KV、3KV、6KV、6.3KV、10KV、10.5KV、11KV、35KV、60KV、63KV、66KV、110KV、220KV、500KV等等。

電壓回路量限寬，直通可達750V。電流回路量限寬，直通可達100A。電壓、電流超量限可通過外接電壓互感器和電流互感器擴展到任意量程。具備單相變壓器容量測試功能，測試范圍10-25000kVA。

阻抗電壓的輸入范圍大，滿足2%~18%的范圍。具備諧波測試功能，可分析試驗過程中諧波含量的分布情況，具備了等同于高性能的功率分析儀的功能。

變壓器容量特性測試計算容量的方法有很多種，今天簡單來介紹下這些計算方法。

一、按變壓器的效率最高時的負荷率βM來計算容量

當建筑物的計算負荷確定后，配電變壓器的總裝機容量為：

S=Pjs/βb×cosφ2(KVA) (1)

式中Pjs——建筑物的有功計算負荷KW;

cosφ2——補償后的平均功率因數，不小于0.9;

βb——變壓器的負荷率。

因此，變壓器容量確定就在于選定變壓器的負荷率βb。

我們知道，當變壓器的負荷率為：

βb=βM=Po/PKH (2) 時效率最高

式中Po——變壓器的空載損耗;

PKH——變壓器的短路損耗。

然而高層建筑中設備用房多設于地下層，為滿足消防的要求，配電變壓器一般選用干式或環氧樹脂澆注變壓器，表一為國產SGL型電力變壓器最佳負荷率。

電池寬電壓放電容量測試儀核心指標

產品簡介

目前市場上儀表單一電壓等級的限制，使得針對不同電壓等級蓄電池組進行檢測維護時，耗費大量的時間及人力、維護工作成本增加。

 電池寬電壓放電容量測試儀滿足多種電壓等級（10~480V）的電池組測試。儀表采用智能化設計，內置小時率放點系數表，根據電池標稱容量以及所需小時率自動計算所需放電電流；實時監控各項參數并記錄存儲，門限參數到達儀表自動停止放電并聲音提示用戶；完善的數據分析軟件，可在電腦上查看放電各項參數(單體電壓、容量柱狀圖、放電特性曲線等)，并生成數據報表。便攜且智能化的專業設計使得放電測試工作變得簡單、快捷，減輕維護人員的勞動強度，使放電測試更精準、科學、智能。
