中試控股技術研究院魯工為您講解：變壓器容量測量儀

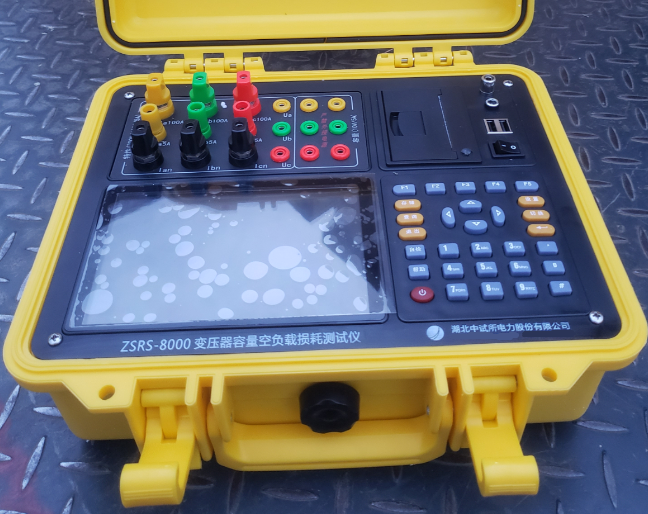

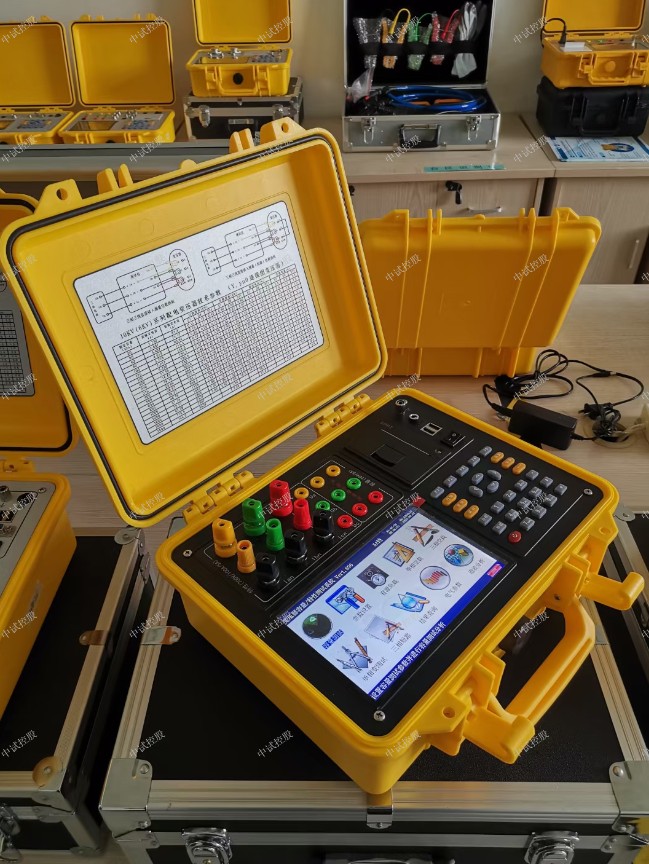

ZSRS-8000變壓器容量空負載損耗測試儀

用于變壓器容量、空載、負載等特性參數測量的高精密儀器
參考標準：DL/T 1256-2013

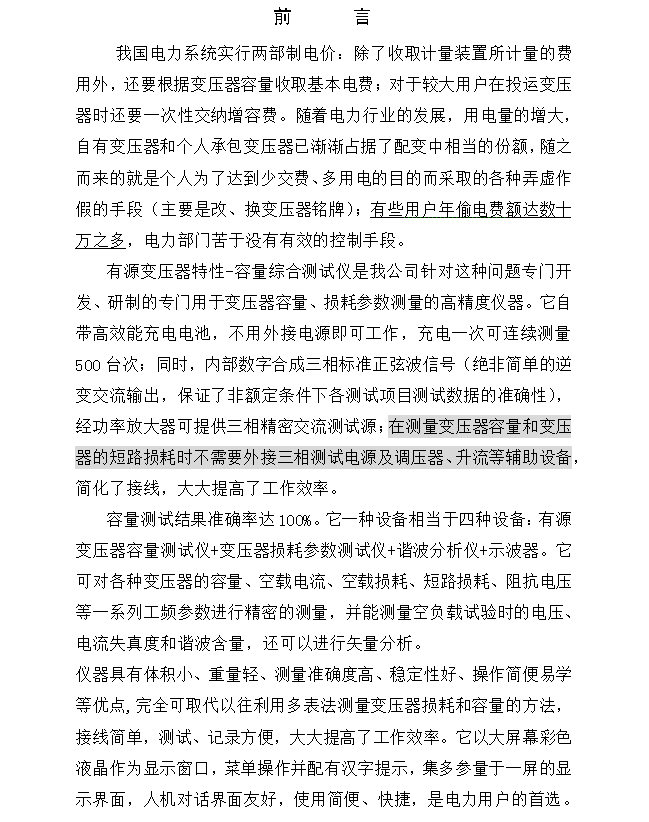

變壓器容量空負載損耗測試儀：變壓器容量及空載負載測試儀針對這種問題專門開發、研制的專門用于變壓器容量、損耗參數測量的高精度儀器。它自帶高效能充電電池，不用外接電源即可工作，充電一次可連續測量500臺次；

同時，內部數字合成三相標準正弦波信號（絕非簡單的逆變交流輸出，保證了非額定條件下各測試項目測試數據的準確性），經功率放大器可提供三相精密交流測試源；

在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線，大大提高了工作效率。

關于變壓器容量計算的一些問題

1、變壓器的額定容量，應該是變壓器在規定的使用條件下，能夠保證變壓器正常運行的最大載荷視在功率；

2、這個視在功率就是變壓器的輸出功率，也是變壓器能帶最大負載的視在功率；

3、變壓器額定運行時，變壓器的輸出視在功率等于額定容量；

4、變壓器額定運行時，變壓器的輸入視在功率大于額定容量；

5、由于變壓器的效率很高，一般認為變壓器額定運行時，變壓器的輸入視在功率等于額定容量，由此進行的運算及結果也是基本準確的；

6、所以在使用變壓器時，你只要觀察變壓器輸出的電流、電壓、功率因數及其視在功率等于或小于額定容量就是安全的(使用條件滿足時)；

7、有人認為變壓器有損耗，必須在額定容量90%以下運行是錯誤的！

8、變壓器在設計選用容量時，根據計算負荷要乘以安全系數是對的。

技術指標

1、 輸入特性
有源部分：
電壓測量范圍：0~10V
電流測量范圍：0~10A
無源部分：
電壓測量范圍：0~750V 寬量限。
電流測量范圍：0~5A~100A內部雙量程。
2、 準確度
電壓：±0.1%
電流：±0.1%
功率：±0.1%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、 工作溫度：－10℃~ +40℃
4、 充電電源：交流160V~260V
5、 絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
         ⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。
6、 主機體積：32cm×24cm×13cm
7、 重量：3kg

? 在主界面中用來移動光標，使其指向需要進行的項目功能條（功能條反色顯示）。
? 上下鍵在容量測試屏和參數設置屏中用來移動光標，使其指向需要要更改的參數（包括：容量設置部分的試品編號、當前溫度、阻抗電壓、高額定電壓、試品類型、分接檔位、聯結組別、參比容量和特性測試部分的PT變比、CT變比、高額定電壓、低額定電壓、當前溫度、設置日期、設置時間、變壓器容量、接線方式等）。
? 上下鍵在記錄瀏覽功能屏中用來翻閱記錄。
? 左右鍵在容量測試參數設置功能屏中用來切換可選的項目，如分接檔位、聯接組別、參比容量，可根據屏幕上方的提示用左右鍵在這些檔位中連續切換，選至需要的數值。
 鍵：確定鍵，在開機后按下此鍵進入主菜單。主菜單下按下此鍵即進入當前指向的功能選項（反色顯示的功能條），在輸入參數時，作用是開始輸入和結束輸入并使剛鍵入的數字有效。
退出鍵：返回鍵，按下此鍵均直接返回到主菜單；如果正在測試過程中、測試結束時按此鍵則同時返回主界面。
存儲鍵：在容量測試結果下，按存儲鍵可存儲當前容量測試結果。
查詢鍵：在主菜單下按下查詢鍵，可查詢已存儲的容量數據。
設置鍵：在主菜單下按下設置，可快速進入參數設置屏。
F1~F5鍵：輔助功能鍵。F4是打印功能鍵。
切換、自檢、幫助、開關鍵：現為保留按鍵，無實際用途。

可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位

一種設備相當于四種設備：變壓器容量及空載負載測試儀+變壓器損耗參數測試儀+諧波分析儀+示波器。

中試控股電力首先來介紹充氣式試驗變壓器，F6充氣式試驗變壓器的工作原理為：

    ? 變壓器有載分接開關在實際的使用過程中，如果使用不當會發生滲漏事故，會給電力運行安全造成較大的隱患，因此本文簡單介紹變壓器有載分接開關滲漏的原因及簡單的處理方法。

        有載調壓變壓器因其能夠隨時調整輸出電壓，提高供電電壓合格率，在電力系統中得到了廣泛的應用;而變壓器有載分接開關的切換開關室，由于制造裝備質量不良，密封墊老化檢修維護不當等原因，往往出現密封不良而與變壓器本體相通，從而造成變壓器有載分接開關的滲流。

        那么變壓器有載分接開關滲漏的原因應當如何判斷呢？通過分接開關的切換開關室進出油管向切換開關室中注入某種氣體(如N2)，過一階段后，取變壓器本體油樣進行色譜分析，若分析結果發現該種氣體大量存在或有增長趨勢，既可證明分接開關切換開關室與變壓器本體油箱相通，存在滲漏油故障。變壓器停電后，通過變壓器力油閥向本體油箱充入壓力為0.2~0.3Mpa的干燥氮氣，仔細鑒別分接開關油位表的指示。若油位上升明顯，也可證明有載分接開關的切換開關室與變壓器本體油箱相通，存在滲漏油。

        發現變壓器有載分接開關滲漏后該如何處理呢?

        變壓器吊罩注油后，放出分接開關的切換開關室中的變壓器油，對分接開關的切換開關室內部的臟污進行處理(必要是地用合格的變壓器油反復沖洗)，在切換開關芯子回裝前，要仔細觀察變壓器本體變壓器油是否反滲到切換開關室內。另外變壓器和有載分接開關的注油或補油時，一般應使變壓器本體油的沒位高于有載分接開關的切換開關室的油位，以便使分接開關的切換開關室保持承受由外至界的正壓力。這樣，在調壓切換時，即使分接開關的切換開關室內瞬時壓強增大許多，也不至于使變壓器從切換開關室滲到變壓器本體油箱中。

        由于變壓器有載分接開關滲漏油危害很大，因此在處理的過程中需要嚴格按照相關規定進行操作，同時具體情況具體分析，認真對待，保證變壓器的安全可靠運行。 在電力電網中，變壓器承載著電網電壓變換和傳送電能的重要使命，因此變壓器的穩定運行關系著整個供電網絡是否能正常運行。但是由于到了夏季和冬季的用電高峰期，電流電壓的增大，會導致變壓器承受著過電壓，會對變壓器造成一定程度是損壞，因此需要對變壓器進行必要的過電壓保護措施。
