中試控股技術研究院魯工為您講解：便攜式繼電保護試驗裝置(電科院)

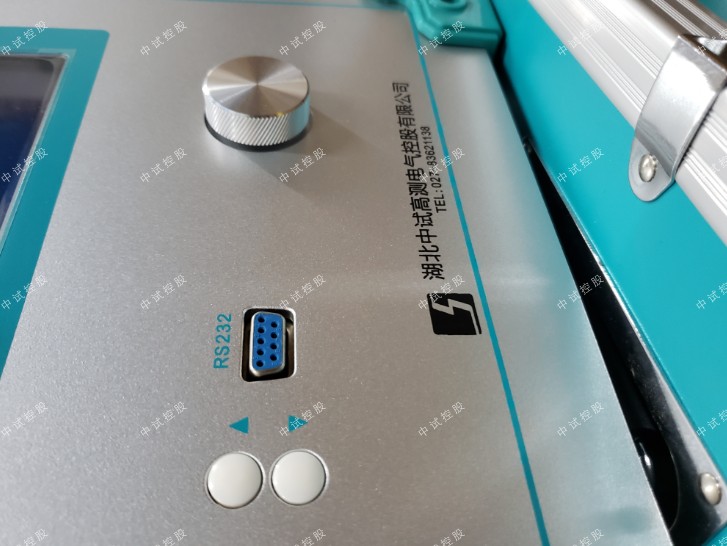

ZSJB-9600六相微機繼電保護測試儀

整機模塊化設計，進行了大量的優化設計和工藝改進，更加小型化、輕型化，易操作、易維護。
參考標準：GB/T 7261-2016，DL/T 624-2010

六相微機繼電保護測試儀：該產品用于對發電廠、變電站各種繼電保護裝置參數的整定和測試，智能化程度高，測試準確。

能模擬12路電流、電壓的調幅、移相、分相獨立變頻、多態故障模擬、疊加諧波，具有失真告警、錄波數據回放輸出等功能，是確保發電廠、變電站及線路安全運行的重要測試儀器。
測試軟件采用Windows界面，功能齊全，界面友好，能完成各種繼電保護裝置的全面測試，自動生成試驗數據庫和試驗報告，圖文并茂，使用方便，是發電廠、供電局、科研院所、相關企業等單位理想的繼電保護測試裝置。

智能變電站繼保數模化測試系統，符合以下主要標準： DL/T 860 系列標準《變電站通信網絡和系統》； DL/T 624-2010《繼電保護微機型試驗裝置技術條件》； GBT 7261-2008 《繼電保護和安全自動裝置基本試驗方法》；

IEC 60255-24:2001：《電氣繼電器第24部分：電力系統暫態數據交換的通用格式》；智能變電站繼保數模化測試系統測試儀采用工程化的管理方案對試驗進行管理，1個工程可以僅包含1個試驗項目，也可以包含整個變電站的測試項目；

工程管理采用保護設備、保護類型、試驗點的三層模式對試驗進行管理，結構非常清晰；支持模擬量的輸出，且可以同時進行模擬量的輸出及GOOSE報文的收發；

提供了多種方式配置SV、GOOSE報文，包括手動設置、網絡偵測、導入SCL文件；光數字報文的收發光口配置十分靈活，同1個光口可以發送多個SV、GOOSE報文，同1個SV、GOOSE報文可以通過多個光口發送。

產品特點 智能測試模塊 支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率。

自動測試 具備就地化保護及數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目。

數字量/模擬量輸出 可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試，也可對模擬的保護、發變組等裝置進行測試。相變壓器等；

額定參數

?  交流電流輸出

6相電流輸出時每相輸出（有效值）    0～30A

輸出精度   ≤0.5A   ±2mA

           ＞0.5A   0.1%

3相電流輸出時每相輸出（有效值）    0～60A

6相并聯電流輸出（有效值）         0～180A

相電流長時間允許工作值（有效值）   10A

相電流最大輸出功率                                      400VA

6相并聯電流最大輸出時允許工作時間   10s

頻率范圍（基波）                                 0～1000Hz

諧波次數                        1～20 次

?  直流電流輸出

電流輸出   0～±10A / 每相 ，0～±60A / 6并   輸出精度   0.5級

最大輸出負載電壓                                           20V

?  交流電壓輸出

相電壓輸出（有效值）                                 0～120V    輸出精度   0.1級

線電壓輸出（有效值）                                 0～240V

相電壓 / 線電壓輸出功                                80VA / 100VA

頻率范圍（基波）                                           0～1000Hz

諧波次數                                                             1～20次

?  直流電壓輸出

相電壓輸出幅值                                                         0～±160V    輸出精度   0.5級

線電壓輸出幅值                                                         0～±320V

相電壓/ 線電壓輸出功率                                       70VA / 140VA

?  開關量

10路開關量輸入

空接點                                             1～20mA，24V

電位接點接入  “0”：0 ～ +6V； “1”：+11 V ～ +250 V

8對開關量輸出          DC：220 V／0.2 A；AC：220 V／0.5 A

?  時間測量范圍

0.1ms ～ 9999s ，    測量精度 ＜0.1mS

?  體積重量

480×360×200mm3 ，19kg

在繼電保護的整定計算中，一般都要考慮電力系統的大與小運行方式。大運行方式是指在被保護對象末端短路時，系統的等值阻抗小，通過保護裝置的短路電流為大的運行方式。

小的運行方式是指在上述同樣的短路情況下，系統等值阻抗大，通過保護裝置的短路電流為小的運行方式。
中試控股技術博士為您解答：何謂近后備保護?近后備保護的優點是什么?
近后備保護就是在同一電氣元件上裝設A、B兩套保護，當保護A拒絕動作時，由保護B動作于跳閘。當斷路器拒絕動作時，保護動作后帶一定時限作用于該母線上所連接的各路電源的斷路器跳閘。

近后備保護的優點是能可*地起到后備作用，動作迅速，在結構復雜的電網中能夠實現選擇性的后備作用。

獨創動態跟蹤技術，采用高性能DSP、FPGA、24位DA和高精度線性功放技術，輸出每周波1600點的高精度波形

能快速準確靈活的控制響應模擬輸出電力系統故障模型各種瞬時變化的暫態波形，使模擬量輸出全量程、從直流到1kHz都能全面保證瞬時變化特性和高精度，對超高壓繼電保護測試工作的準確性具有特別重要的意義。

 中試控股技術博士為您解答：近年來隨著繼電保護的數字化進程，繼電保護測試裝置趨向具備數字化、高效的數據處理能力、裝置模塊化、小型化方向發展，國內的主要幾家測試儀生產研制廠家不斷地推出電壓與電流等級更高、信號純度更好、每周期內點數更多、系統軟件功能更加強大的繼電保護測試儀器系統。這些測試儀功能性能略有差異，但是都有如下特點：

１．硬件電路上采用一體化模塊設計；

２．多采用高速處理器，精度高，速度快。具有故障轉換，故障再現功能；

３．擁有ＧＰｓ全球定位系統，可進行同步測試；

４．寬帶功率放大器高效率、高可靠，高精度、大功率輸出，具有良好的線性特性；

５．基于ｗｉｎｄｏｗｓ的測試軟件，圖形用戶界面友好。

1.繼電保護測試內容

       微機型繼電保護測試系統，測試對象主要是２２０Ｋｖ及以下高壓輸電線路的繼電保護及安全自動裝置。系統通過模擬電力系統的各種故障：輸出三相電壓、電流或直流試驗電壓，采用電壓、電流由正常運行值突變到故障值等，同時測試繼電保護裝置對故障的響應狀態和響應速度。除了對各種電壓、電流、負序、阻抗、方向、差動、重合閘等各類保護裝置進行校驗外，還能模擬單相接地、兩相短路、三相短路等各種故障的發生與切除過程，模擬故障過程中電流電壓的變化，從而檢驗被檢保護裝置的整體動作性能。

       微機型繼電保護測試裝置主要組成部分包括：信號控制單元、電流電壓放大器和開關量輸入通道。信號控制單元是一個微機控制的可編程的信號發生器，可模擬電力系統各種常態和故障態的電氣量，輸出的弱信號，經功放放大成具有一定功率的電流、電壓激勵信號，開關量輸入通道檢測被測試繼電保護裝置的保護動作信號。當前的繼電保護微機型測試裝置具有以下功能：

1信號發生和開關量單元：要求能夠獨立產生各種輸出電壓、電流信號．通過采用高性能數模轉換電路，提供高質量的放大器輸入端信號；輸出直流至所需各種頻率的交流電壓、電流信號，可以為正弦，方波、三角波等各種波形和電力系統任意混成波形；提供八路開關量輸入和輸出；

2故障模擬：用于電路中接地短路等運行故障同時還提供模擬故障轉換及測試保護裝置的動作時間等功能；

3仿真功能：可以進行各種不同類型等仿真實驗如將故障記錄數據重新轉化為模擬量再現電網當時的故障情況；

4阻抗搜索：用于測試和搜索阻抗繼電器動作時間和阻抗的關系用數字方法合成試驗波形，如正弦波或疊加直流分量和高次諧波，可測試保護繼電器的穩態特性或暫態特性。

2.測試儀研發的技術關鍵

１．良好的系統架構

       為了提高測試儀的總體性能，測試儀的許多功能的實現都依賴于硬件電路如系統控制電路、任意信號發生器，譯碼及讀寫控制電路、總線驅動的控制、Ｉ，ｏ接口等，所以測試儀的硬件電路非常復雜。可能引起可靠性、電磁兼容性、功耗，設計風險，設計周期、設計費用等方面的問題。

２．ＵＳＢ通訊協議

       通訊協議制定的好壞關系到系統測試的準確性和有效性。制定的協議必須保證數據的正確性的同時盡量減少數據的通訊量。ＲＴ型測試儀采用的串口通信方式在大量數據實時傳輸時，速度已不能滿足要求；基于ＵｓＢ通信的方案是本文設計的重點之一。

３．高性能任意波形發生器的ＦＰＧＡ實現

       任意波形發生器的實質是通過Ｄ，Ａ轉換器產生模擬電力系統故障狀態的三相電流和電壓信號，信號質量將直接影響測試儀的性能指標。設計具有相位靈活可變、頻率穩定且適當可調的任意波形發生器是測試儀的關鍵。在任意波形發生器的設計中，主要解決的問題有：a全量程范圍內實現信號輸出的高分辨率；b信號的高穩定度；c信號任意波形、幅度、相位的實現；d信號的諧波疊加等。

４．保護動作的識別

       繼電保護裝置的動作信號有電位式、節點式等，還可能有正、負極性之分，測試裝置需要能夠自動判別保護裝置輸出的常態和動作標志。

５．電磁兼容（ＥＭＣ）的保證

       在設計過程中，需要分析產生干擾的原因和干擾侵入的途徑。從而采取有效的軟、硬件防范措施，一方面盡量消除電磁干擾、將干擾抑制到能夠容忍的水平，提高測試的準確性，另一方面減小系統自身產生的輻射干擾，提高系統的電磁兼容性。

3.測試儀的基本功能和技術指標

3.1.基本功能

測試儀所實現的基本功能有：

１．實現任意周期信號的輸出：根據測試的要求，運用軟件或硬件的方法，實現各信號通道波形的相位、頻率和幅值的任意設定，以及和不同頻率信號的混合，構成所希望的電流電壓信號。

２．保護動作的識別：測試儀需要能夠自動判別保護裝置輸出的常態和動作標志。

３．軟件功能：下位機部分測試監控軟件實現滿足市場上絕大多數繼電保護裝置的測試要求。

４．Usb通信的實現：Ｐｃ機和下位機之間ｕｓＢ傳輸的實現，通信速率不低于１ＭＢ．
