中試控股技術研究院魯工為您講解：微機六相繼保儀

ZSJB-9600六相微機繼電保護測試儀

整機模塊化設計，進行了大量的優化設計和工藝改進，更加小型化、輕型化，易操作、易維護。
參考標準：GB/T 7261-2016，DL/T 624-2010

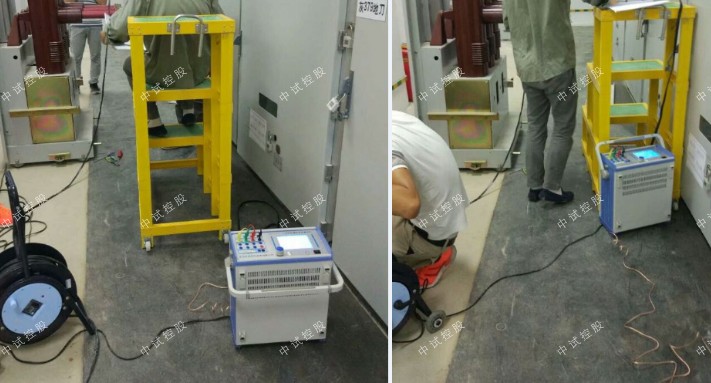

六相微機繼電保護測試儀：該產品用于對發電廠、變電站各種繼電保護裝置參數的整定和測試，智能化程度高，測試準確。

能模擬12路電流、電壓的調幅、移相、分相獨立變頻、多態故障模擬、疊加諧波，具有失真告警、錄波數據回放輸出等功能，是確保發電廠、變電站及線路安全運行的重要測試儀器。
測試軟件采用Windows界面，功能齊全，界面友好，能完成各種繼電保護裝置的全面測試，自動生成試驗數據庫和試驗報告，圖文并茂，使用方便，是發電廠、供電局、科研院所、相關企業等單位理想的繼電保護測試裝置。

ZSJB-9600使用說明

第一章    主要特點及技術參數

第一節   主要特點

?         輸出多達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式。

?         高性能的嵌入式工業控制計算機和10.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等；

?         輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。

?         輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。

?         可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。

?       設有一路獨立110V 及 220V專用可調直流電源輸出，方便現場檢驗使用。

?       新一代ZSJB-9600六相微機繼電保護測試儀設有10路開入和8路開出，方便做備自投試驗。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。

?       提供各種自動測試軟件模塊和GPS同步觸發試驗（選配）等。

?       可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放。可以實時存儲測試數據，顯示矢量圖，打印報表等；

?         散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

第二節   額定參數

額定參數

?  交流電流輸出

6相電流輸出時每相輸出（有效值）    0～30A

輸出精度   ≤0.5A   ±2mA

           ＞0.5A   0.1%

3相電流輸出時每相輸出（有效值）    0～60A

6相并聯電流輸出（有效值）         0～180A

相電流長時間允許工作值（有效值）   10A

相電流最大輸出功率                                      400VA

6相并聯電流最大輸出時允許工作時間   10s

頻率范圍（基波）                                 0～1000Hz

諧波次數                        1～20 次

?  直流電流輸出

電流輸出   0～±10A / 每相 ，0～±60A / 6并   輸出精度   0.5級

最大輸出負載電壓                                           20V

?  交流電壓輸出

相電壓輸出（有效值）                                 0～120V    輸出精度   0.1級

線電壓輸出（有效值）                                 0～240V

相電壓 / 線電壓輸出功                                80VA / 100VA

頻率范圍（基波）                                           0～1000Hz

諧波次數                                                             1～20次

?  直流電壓輸出

相電壓輸出幅值                                                         0～±160V    輸出精度   0.5級

線電壓輸出幅值                                                         0～±320V

相電壓/ 線電壓輸出功率                                       70VA / 140VA

?  開關量

10路開關量輸入

空接點                                             1～20mA，24V

電位接點接入  “0”：0 ～ +6V； “1”：+11 V ～ +250 V

8對開關量輸出          DC：220 V／0.2 A；AC：220 V／0.5 A

?  時間測量范圍

0.1ms ～ 9999s ，    測量精度 ＜0.1mS

?  體積重量

480×360×200mm3 ，19kg

在繼電保護的整定計算中，一般都要考慮電力系統的大與小運行方式。大運行方式是指在被保護對象末端短路時，系統的等值阻抗小，通過保護裝置的短路電流為大的運行方式。

小的運行方式是指在上述同樣的短路情況下，系統等值阻抗大，通過保護裝置的短路電流為小的運行方式。
中試控股技術博士為您解答：何謂近后備保護?近后備保護的優點是什么?
近后備保護就是在同一電氣元件上裝設A、B兩套保護，當保護A拒絕動作時，由保護B動作于跳閘。當斷路器拒絕動作時，保護動作后帶一定時限作用于該母線上所連接的各路電源的斷路器跳閘。

近后備保護的優點是能可*地起到后備作用，動作迅速，在結構復雜的電網中能夠實現選擇性的后備作用。

獨創動態跟蹤技術，采用高性能DSP、FPGA、24位DA和高精度線性功放技術，輸出每周波1600點的高精度波形

能快速準確靈活的控制響應模擬輸出電力系統故障模型各種瞬時變化的暫態波形，使模擬量輸出全量程、從直流到1kHz都能全面保證瞬時變化特性和高精度，對超高壓繼電保護測試工作的準確性具有特別重要的意義。

注意：

試驗時應先輸出足夠長的“故障前狀態”，等“TV斷線”燈滅；如果要測試重合情況，還應等重合充電指示燈亮。所以故障前時間可能要設置得較大，比如28s（大于重合閘充電時間即可）。各試驗的各個正序靈敏角或零序靈敏角應對照定值單如實設置。

?  縱聯變化量方向

投僅主保護壓板，模擬II段距離或II段零序故障，保護動作時報文為：“縱聯變化量方向”。

?  縱聯零序方向

投主保護和零序壓板，模擬II段零序故障，保護動作時報文為：“縱聯變化量方向”和“縱聯零序方向”。如果要求只報“縱聯零序方向”，可在試驗前將控制字中的“縱聯變化量方向”置0。

在軟件中模擬反方向故障，保護應不動作。

?  工頻變化量阻抗

僅投距離保護壓板，在“線路保護”模塊的“工頻變化量阻抗定值校驗”測試項中測試。輸入“工頻變化量阻抗”定值，并且將故障電流設置得足夠大，比如10A或以上，否則計算出的電壓可能為負值。模擬1.1倍時可靠動作，0.9倍時可靠不動作，1.2倍時測試動作時間。保護動作時報文為：“工頻變化量阻抗”。

?  距離保護

僅投距離保護壓板，在“線路保護”模塊的“阻抗定值校驗”測試項中測試。校驗接地距離阻抗時，試驗前應保證零序補償系數設置正確。保護動作時報文為：“距離XX段”。觀察報文中的測試相是否與當前模擬的故障相一致。

單相接地距離I、II段動作時，保護應單跳，III段動作時，保護三跳。相間接地距離和相間距離各段動作，保護均為三跳。

?  零序保護

僅投零序保護壓板，在“線路保護”模塊的“零序電流定值校驗”測試項中測試。保護動作時報文為：“零序XX段”。觀察報文中的測試相是否與當前模擬的故障相一致。

零序I、II段動作時，保護應單跳，III段動作時，保護三跳。

?  重合閘及后加速

如模擬的是零序保護，則僅投零序保護壓板，如模擬的是距離保護，則僅投距離保護壓板，在“線路保護”模塊的“自動重合閘及后加速”測試項中測試。設置重合前后的兩次故障，可將各種時間參數都設得大一些，如3s或5s，由測試儀根據所接收的保護信號自行控制試驗過程，且故障前時間應大于保護充電時間。

如模擬接地距離故障，還應注意零序補償系數設置正確。

?  TV短線相過流或TV短線零序過流

投零序壓板，在“交流試驗”中輸出大于整定值的單相電流，或模擬零序故障。在“TV短線”信號燈滅之前應輸出故障。兩種試驗均報“TV短線過流”。

（2）RCS-978變壓器差動保護



?  制動特性

說明：上述曲線實際上有三個拐點，Ig1=0，Ig2=0.5Ie，Ig3=6Ie

?  試驗接線

因本保護為低壓側轉角，與常見的高壓側轉角的變壓器保護不同。

6個電流輸出

Y/ Y兩側試驗（以下簡稱為I側、II側）

I側、II側三相均以正極性接入，I、II側的對應相電流互錯180°。用“交流試驗”各在I側、II側加入電流I*（標么值，I*倍額定電流，其基值為對應側的額定電流），裝置應無差流。

例如，I*取0.5，實際應在Y側加入0.5*Ie1（Ie1為I側的額定電流）三相電流，在II側加入0.5*Ie2（Ie2為△側的額定電流）三相電流，裝置應無差流。

Y/△-11兩側試驗（以下簡稱為I側、III側）

I側、III側三相均以正極性接入，I側電流應超前III側的對應相電流150°。用“交流試驗”各在I側、III側加入電流I*（標么值，I*倍額定電流，其基值為對應側的額定電流），裝置應無差流。

例如，I*取1，實際應在I側加入1*Ie1（Ie1為Y側的額定電流）三相電流，在III側加入1*Ie2（Ie2為△側的額定電流）三相電流，裝置應無差流。

3個電流輸出

Y/ Y兩側試驗（以下簡稱為I側、II側）

當進行I、II側（為Y/Y接線）試驗時，在任意一側A相加入電流I*，根據裝置的調相位方法有（以下公式中的電流均為矢量）：

IA’=IA-I0；     IB’=IB-I0；      IC’=IC-I0

又因為：|3I0’|=|IA+IB+IC|=I*

所以：|IA’|=2I*/3

|IB’|=I*/3

|IC’|=I*/3

即B、C兩相都會受到影響，為了避免此影響，以使試驗更容易進行，I、II側采用的接線方式均為：電流從A相極性端進入，流出后進入B相非極性端，由B相極性端流回測試儀。這樣：

|3I0’|=|IA+IB+IC|=| I*+（-I*）+0|=0

所以：|IA’|= I*

|IB’|=-I*

|IC’|=0

I、II側加入的電流相角為180°，大小為I*，裝置應無差流。

Y/△-11兩側試驗（以下簡稱為I側、III側）

在進行I、III試驗時，采用的接線方式為：I側電流從A相極性端進入，流出后進入B相非極性端，由B相極性端流回測試儀；III側電流從A相極性端進入，由A相非極性端流回測試儀。這樣I側有：

|IA’|= I*

|IB’|=-I*

|IC’|=0

III側為：

|Ia’|=|（Ia-Ic）|/1.732 =I*/1.732；

|Ib’|=|（Ib-Ia）|/1.73 =I*/1.7322；

|Ic’|=|（Ic-Ib）|/1.732 =0

I、III側加入的電流相相角為180°，I側大小為I*，III側為1.732 I*，裝置應無差流。
