中試控股技術研究院魯工為您講解：6U6I綜保測試儀

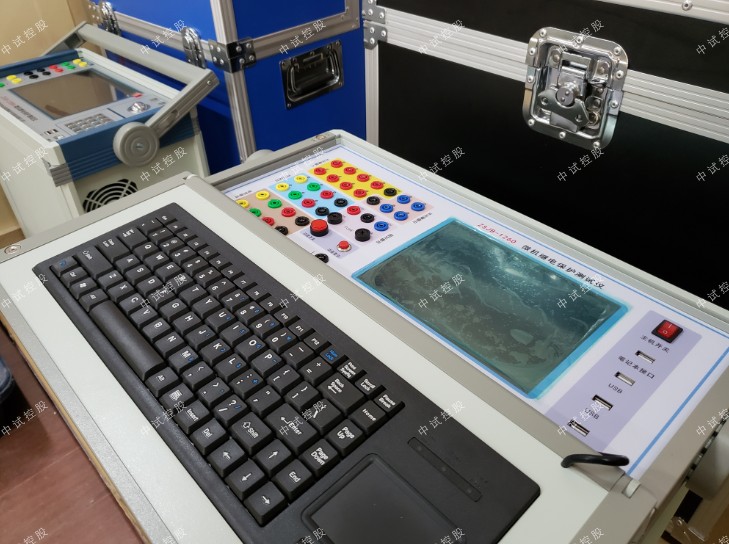

ZSJB-9600六相微機繼電保護測試儀

整機模塊化設計，進行了大量的優化設計和工藝改進，更加小型化、輕型化，易操作、易維護。
參考標準：GB/T 7261-2016，DL/T 624-2010

六相微機繼電保護測試儀：該產品用于對發電廠、變電站各種繼電保護裝置參數的整定和測試，智能化程度高，測試準確。

能模擬12路電流、電壓的調幅、移相、分相獨立變頻、多態故障模擬、疊加諧波，具有失真告警、錄波數據回放輸出等功能，是確保發電廠、變電站及線路安全運行的重要測試儀器。
測試軟件采用Windows界面，功能齊全，界面友好，能完成各種繼電保護裝置的全面測試，自動生成試驗數據庫和試驗報告，圖文并茂，使用方便，是發電廠、供電局、科研院所、相關企業等單位理想的繼電保護測試裝置。

智能變電站繼保數模化測試系統，符合以下主要標準： DL/T 860 系列標準《變電站通信網絡和系統》； DL/T 624-2010《繼電保護微機型試驗裝置技術條件》； GBT 7261-2008 《繼電保護和安全自動裝置基本試驗方法》；

IEC 60255-24:2001：《電氣繼電器第24部分：電力系統暫態數據交換的通用格式》；智能變電站繼保數模化測試系統測試儀采用工程化的管理方案對試驗進行管理，1個工程可以僅包含1個試驗項目，也可以包含整個變電站的測試項目；

工程管理采用保護設備、保護類型、試驗點的三層模式對試驗進行管理，結構非常清晰；支持模擬量的輸出，且可以同時進行模擬量的輸出及GOOSE報文的收發；

提供了多種方式配置SV、GOOSE報文，包括手動設置、網絡偵測、導入SCL文件；光數字報文的收發光口配置十分靈活，同1個光口可以發送多個SV、GOOSE報文，同1個SV、GOOSE報文可以通過多個光口發送。

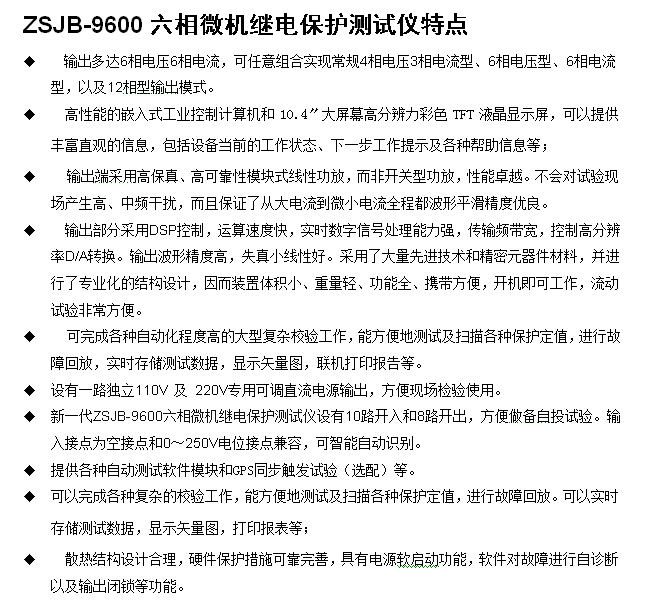

產品特點 智能測試模塊 支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率。

自動測試 具備就地化保護及數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目。

數字量/模擬量輸出 可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試，也可對模擬的保護、發變組等裝置進行測試。相變壓器等；

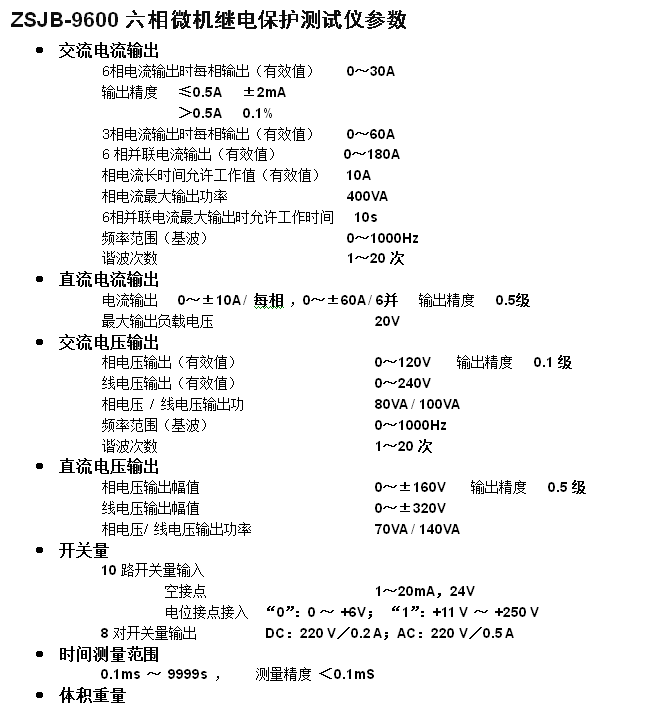

額定參數

?  交流電流輸出

6相電流輸出時每相輸出（有效值）    0～30A

輸出精度   ≤0.5A   ±2mA

           ＞0.5A   0.1%

3相電流輸出時每相輸出（有效值）    0～60A

6相并聯電流輸出（有效值）         0～180A

相電流長時間允許工作值（有效值）   10A

相電流最大輸出功率                                      400VA

6相并聯電流最大輸出時允許工作時間   10s

頻率范圍（基波）                                 0～1000Hz

諧波次數                        1～20 次

?  直流電流輸出

電流輸出   0～±10A / 每相 ，0～±60A / 6并   輸出精度   0.5級

最大輸出負載電壓                                           20V

?  交流電壓輸出

相電壓輸出（有效值）                                 0～120V    輸出精度   0.1級

線電壓輸出（有效值）                                 0～240V

相電壓 / 線電壓輸出功                                80VA / 100VA

頻率范圍（基波）                                           0～1000Hz

諧波次數                                                             1～20次

?  直流電壓輸出

相電壓輸出幅值                                                         0～±160V    輸出精度   0.5級

線電壓輸出幅值                                                         0～±320V

相電壓/ 線電壓輸出功率                                       70VA / 140VA

?  開關量

10路開關量輸入

空接點                                             1～20mA，24V

電位接點接入  “0”：0 ～ +6V； “1”：+11 V ～ +250 V

8對開關量輸出          DC：220 V／0.2 A；AC：220 V／0.5 A

?  時間測量范圍

0.1ms ～ 9999s ，    測量精度 ＜0.1mS

?  體積重量

480×360×200mm3 ，19kg

在繼電保護的整定計算中，一般都要考慮電力系統的大與小運行方式。大運行方式是指在被保護對象末端短路時，系統的等值阻抗小，通過保護裝置的短路電流為大的運行方式。

小的運行方式是指在上述同樣的短路情況下，系統等值阻抗大，通過保護裝置的短路電流為小的運行方式。
中試控股技術博士為您解答：何謂近后備保護?近后備保護的優點是什么?
近后備保護就是在同一電氣元件上裝設A、B兩套保護，當保護A拒絕動作時，由保護B動作于跳閘。當斷路器拒絕動作時，保護動作后帶一定時限作用于該母線上所連接的各路電源的斷路器跳閘。

近后備保護的優點是能可*地起到后備作用，動作迅速，在結構復雜的電網中能夠實現選擇性的后備作用。

中試控股技術博士為您解答：單相繼電保護測試儀是開發的新一代校驗裝置。儀器內部的交直流電壓、電流源采用了開關電源技術，微機芯片數據處理，為現場人員測試繼電器性能及試驗提供了便利。測試儀是一個新型智能化測試儀器，以前的繼電保護試驗工具主要是用調壓器和移相器組合而成，體積笨重，精度不高，已不能滿足現代微機繼電保護的校驗工作。隨著科學技術的不斷發展，微機繼電保護已廣泛運用于線路保護，主變差動保護，勵磁控制等各個領域，變電站綜合自動化已成為主流。便攜式的設計適用于現場。

主要功能：

1、本機可測試各種交直流、電流、電壓、時間、中間、自保持，信號等多種單個繼電器及整組繼電保護屏，可測試各種繼電器的吸合電壓（電流）值，各種觸頭（常開、常閉；轉換、延時）的吸合時間和斷開時間，均自動測試三次并儲存數據，可重復顯示及打印測試結果。

2、本機可方便的測試重合閘繼電器的各項參數。

3、由于本機輸出電源種類多、容量大、控制方便，所以在外接少量元件的情況下，就可測試多種專用特殊繼電器，如沖擊繼電器，差動繼電器等。

4、本機附有測頻、測相功能，可測量電流、電壓的頻率（顯示一個周期的時間，即周期）及兩個信號之間的相位差（時間）。

5、本機設有兩個獨立的通道，均與本機其它輸出絕緣，可方便的測量帶電接點，滿足繼電器的在線測試，接線簡單、安全。

6、本機采用了精密的計時基準（10微妙）及長達100小時的計數器，所以可單獨作為精密毫秒計取代傳統的秒表。

特點說明：

1、由于本機采用了微機控制，面板上僅有16個觸摸開關，就可方便的完成各種測試功能，改變了老式繼電保儀必須關斷電源，切換多個開關，才能轉換電源種類的弊病，操作簡單。本機還設有自檢，報錯功能，極大的方便了檢查、維修。

2、本機設有全面的自檢，自我保護功能，開機后本機立即投入自檢，在過載和過量程時，保護電路將快速切斷輸出并發出聲、光提醒，極大地降低了因誤操作帶來的不必要的損失。

3、本機智能化程度高，僅按一個鍵。即可測出通用繼電器的全部參數，并自動打印全部數據，把您從繁瑣的測試操作中解脫出來。

4、本機顯示屏有功能顯示單元，從顯示屏上能清楚的反映本機的工作狀態。

5、本機打印的數據全部使用漢字，如“吸合電壓”、“斷開電壓”、“常開吸合時間”等。

6、測量交流“帶電接點”，本機由微機通過特殊電路判斷是交流過零還是觸頭動作，使測試準確無誤。
