中試控股技術研究院魯工為您講解：6U6I綜合保護試驗裝置

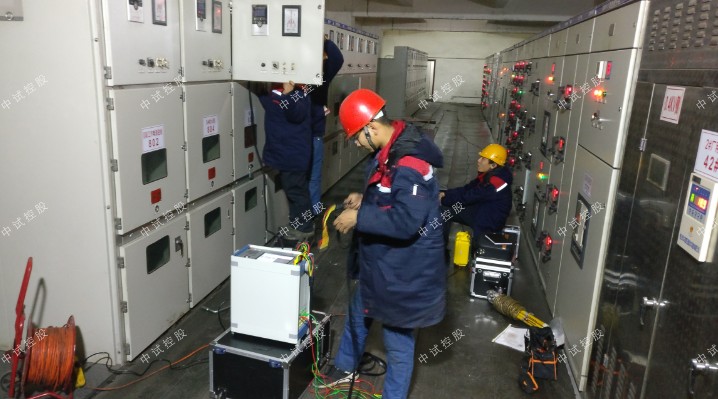

ZSJB-9600六相微機繼電保護測試儀

整機模塊化設計，進行了大量的優化設計和工藝改進，更加小型化、輕型化，易操作、易維護。
參考標準：GB/T 7261-2016，DL/T 624-2010

六相微機繼電保護測試儀：該產品用于對發電廠、變電站各種繼電保護裝置參數的整定和測試，智能化程度高，測試準確。

能模擬12路電流、電壓的調幅、移相、分相獨立變頻、多態故障模擬、疊加諧波，具有失真告警、錄波數據回放輸出等功能，是確保發電廠、變電站及線路安全運行的重要測試儀器。
測試軟件采用Windows界面，功能齊全，界面友好，能完成各種繼電保護裝置的全面測試，自動生成試驗數據庫和試驗報告，圖文并茂，使用方便，是發電廠、供電局、科研院所、相關企業等單位理想的繼電保護測試裝置。

模擬量及數字量同時輸出 支持同時進行模擬量的輸出及GOOSE報文的收發。 多種掃描模式 支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗。

安全及報警 具有過熱過流保護功能，電流源具備開路保護功能及開路報警功能，電壓源具備過載、短路保護功能。 虛端子圖形化顯示 支持虛端子圖形化顯示功能，數據流向清晰明了。

報文同時收發 支持IEC61850-9-1、IEC61850-9-2及GOOSE光數字報文輸出。GOOSE信號可獨立收發，也可與IEC61850-9-2共一個光以太網接口收發。

FT3/擴展FT3 支持FT3、FT3擴展及DL/T 282報文輸出，并且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼。

異常測試 具有模擬報文異常功能，可模擬品質異常、發送頻率抖動、延時異常、丟包、失步、序號跳變、檢修模式、狀態虛變等測試。

故障回放 支持故障仿真和COMTRADE格式數據回放功能。 MMS服務 具備MMS定值讀寫功能，可讀寫智能IED設備定值等配置信息。

對時與授時 具備同步觸發功能，支持直接接入GPS/BD天線進行對時，也支持IRIG-B、PPS及PTP 1588對時方式并可支持對外輸出IRIG-B、PPS及PTP 1588授時信號。

硬接點開入及開出 開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓，通道間相互隔離，極性反接有告警提示。

報文接收及分析 具備報文接收及分析功能，可將接收到的報文用ZHNPA打開進行分析或導出。

單纖模式 光口支持單纖發送、單纖接收，支持光功率測試。

模擬量小信號 配備模擬量小信號接口，支持12路模擬量小信號輸入，可測量-7V~ 7V交流電壓；支持12路模擬量小信號輸出，可輸出-7V~ 7V交流電壓。

觸摸操作 配備10.4寸高分辨率顯示屏，支持觸摸操作。

無線連接 提供遠程測試功能，具備WiFi模塊，方便用戶使用。

額定參數

?  交流電流輸出

6相電流輸出時每相輸出（有效值）    0～30A

輸出精度   ≤0.5A   ±2mA

           ＞0.5A   0.1%

3相電流輸出時每相輸出（有效值）    0～60A

6相并聯電流輸出（有效值）         0～180A

相電流長時間允許工作值（有效值）   10A

相電流最大輸出功率                                      400VA

6相并聯電流最大輸出時允許工作時間   10s

頻率范圍（基波）                                 0～1000Hz

諧波次數                        1～20 次

?  直流電流輸出

電流輸出   0～±10A / 每相 ，0～±60A / 6并   輸出精度   0.5級

最大輸出負載電壓                                           20V

?  交流電壓輸出

相電壓輸出（有效值）                                 0～120V    輸出精度   0.1級

線電壓輸出（有效值）                                 0～240V

相電壓 / 線電壓輸出功                                80VA / 100VA

頻率范圍（基波）                                           0～1000Hz

諧波次數                                                             1～20次

?  直流電壓輸出

相電壓輸出幅值                                                         0～±160V    輸出精度   0.5級

線電壓輸出幅值                                                         0～±320V

相電壓/ 線電壓輸出功率                                       70VA / 140VA

?  開關量

10路開關量輸入

空接點                                             1～20mA，24V

電位接點接入  “0”：0 ～ +6V； “1”：+11 V ～ +250 V

8對開關量輸出          DC：220 V／0.2 A；AC：220 V／0.5 A

?  時間測量范圍

0.1ms ～ 9999s ，    測量精度 ＜0.1mS

?  體積重量

480×360×200mm3 ，19kg

在繼電保護的整定計算中，一般都要考慮電力系統的大與小運行方式。大運行方式是指在被保護對象末端短路時，系統的等值阻抗小，通過保護裝置的短路電流為大的運行方式。

小的運行方式是指在上述同樣的短路情況下，系統等值阻抗大，通過保護裝置的短路電流為小的運行方式。
中試控股技術博士為您解答：何謂近后備保護?近后備保護的優點是什么?
近后備保護就是在同一電氣元件上裝設A、B兩套保護，當保護A拒絕動作時，由保護B動作于跳閘。當斷路器拒絕動作時，保護動作后帶一定時限作用于該母線上所連接的各路電源的斷路器跳閘。

近后備保護的優點是能可*地起到后備作用，動作迅速，在結構復雜的電網中能夠實現選擇性的后備作用。

功能與用途

本測試儀能模擬多達3個電壓級的各種類型主接線的備自投動作行為?？煞抡孀冸娬竞凸╇娤到y在各種運行方式下的一次接線，能夠直觀顯示和向備自投裝置提供各種方式下的線路和開關的電氣信號和位置信號，并可模擬各種運行方式下的異常情況，如：線路失電，主變故障，開關手跳/偷跳等等；在模擬故障的同時還可以自動檢測和記錄備自投裝置的動作過程和相關數據的記錄工作，為設備的長期運行和維護提供依據。

主要技術參數

電壓輸出范圍： 0～120V/相

電流輸出范圍： 0～6A/相

電壓輸出精度：＜0.5%

電壓輸出精度：＜0.5%

相 位  精 度：＜1°

電 源  電 壓：220 VAC±10% / 50Hz

體        積：350*400*150mm3

重        量：15.5KG

第一章    裝置特點與技術參數

第一節   主要特點

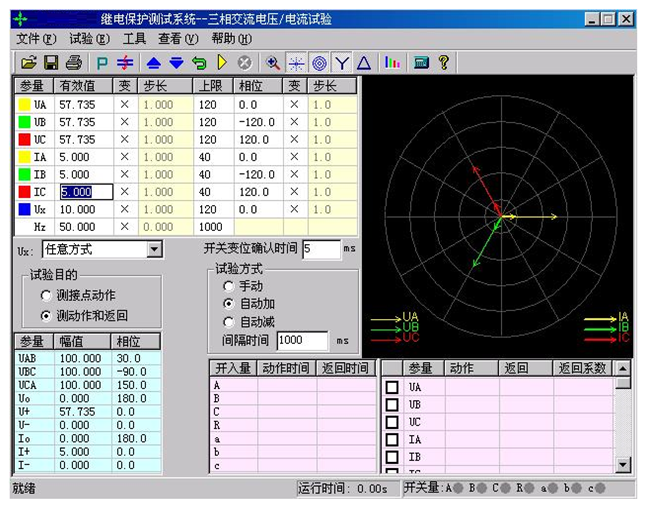

?       標準的4相電壓3相電流輸出  具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。

?       單機操作方便  單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示?？赏瓿涩F場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。

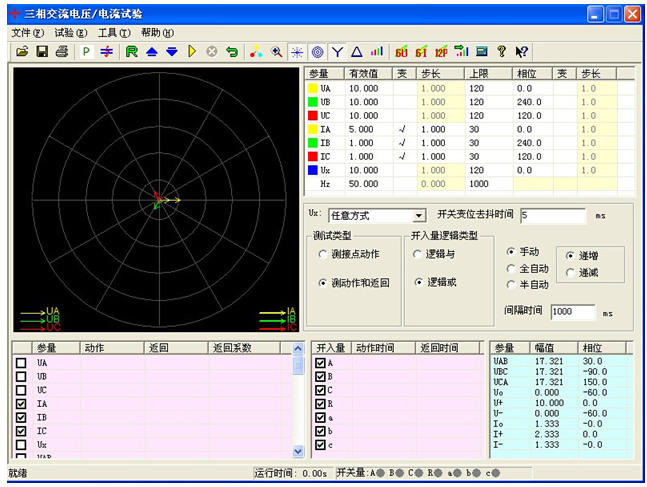

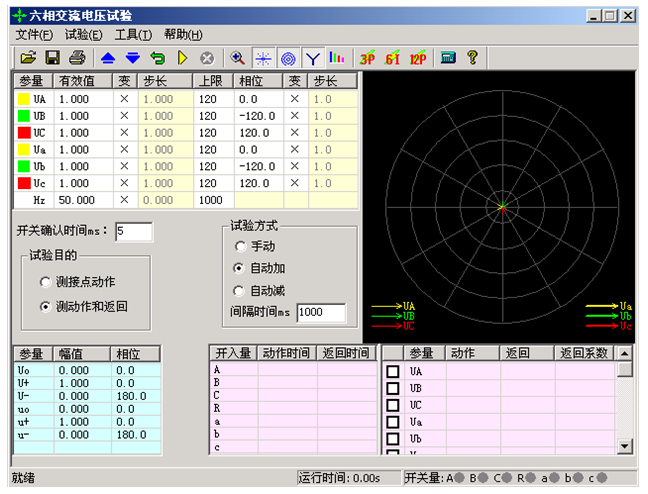

?       雙操作方式，聯接電腦運行  通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。

?       軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。

?       開關量接點豐富  7路接點輸入和2對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。

?       大屏幕LCD顯示屏  本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。

?       自我保護  采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。

?       具有獨立專用直流電源輸出  裝置設有一路110V 及 220V專用可調直流電源輸出。

第二節   額定參數

?  交流電流輸出

輸出精度  0.5級

相電流輸出（有效值）     0～40A

三并電流輸出（有效值）   0～120A

相電流長時間允許工作值（有效值） 10A

相電流最大輸出功率               400VA

三并電流最大輸出時最大輸出功率   1000VA

三并電流最大輸出時允許工作時間   10s

頻率范圍（基波）   20～1000Hz

諧波次數           1～20 次

?  直流電流輸出

輸出精度   0.5級

電流輸出   0～±10A / 每相，0～20A / 兩相疊加

最大輸出負載電壓   20V

?  交流電壓輸出

輸出精度   0.5級

相電壓輸出（有效值）    0～120V

線電壓輸出（有效值）    0～240V

相電壓/線電壓輸出功率    80VA / 100VA

頻率范圍（基波） 20～1000Hz

諧波次數         1～20次

?  直流電壓輸出

輸出精度   0.5級

相電壓輸出幅值   0～±160V

線電壓輸出幅值   0～320V

相電壓/線電壓輸出功率   70VA / 140VA

?  開關量及時間測量
