中試控股技術研究院魯工為您講解：便攜式綜保儀

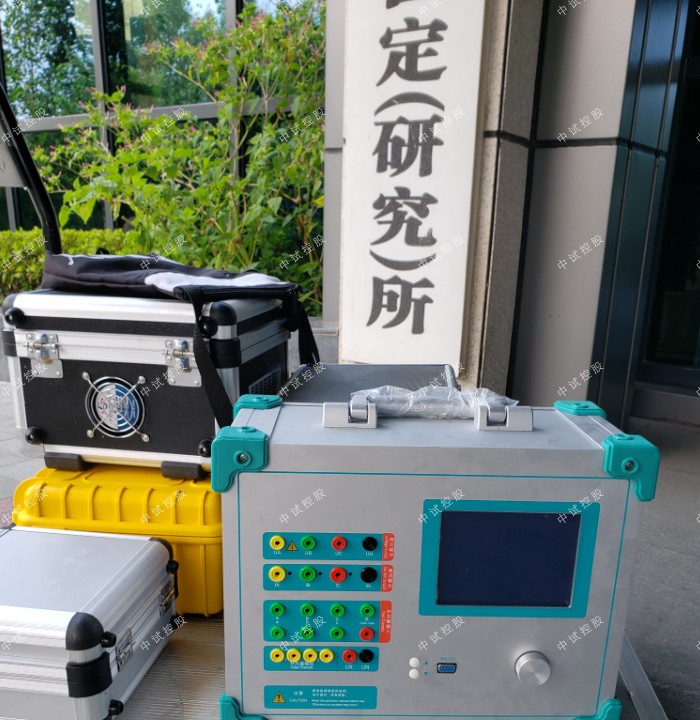

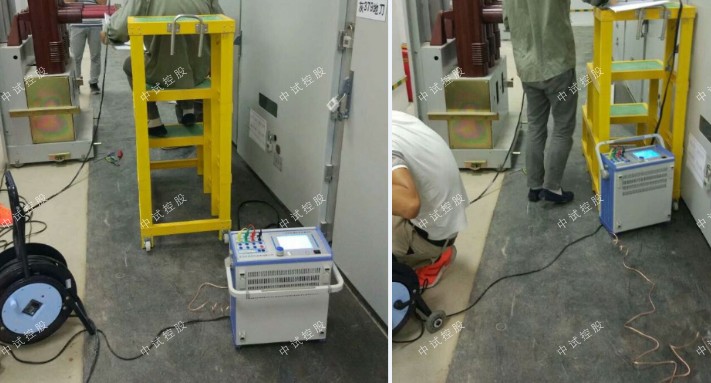

ZSJB-9300三相微機繼電保護測試儀

整機模塊化設計，進行了大量的優化設計和工藝改進，更加小型化、輕型化，易操作、易維護。
參考標準：GB/T 7261-2016，DL/T 624-2010

三相微機繼電保護測試儀：該產品用于對發電廠、變電站各種繼電保護裝置參數的整定和測試，智能化程度高，測試準確。

能模擬12路電流、電壓的調幅、移相、分相獨立變頻、多態故障模擬、疊加諧波，具有失真告警、錄波數據回放輸出等功能，是確保發電廠、變電站及線路安全運行的重要測試儀器。
測試軟件采用Windows界面，功能齊全，界面友好，能完成各種繼電保護裝置的全面測試，自動生成試驗數據庫和試驗報告，圖文并茂，使用方便，是發電廠、供電局、科研院所、相關企業等單位理想的繼電保護測試裝置。

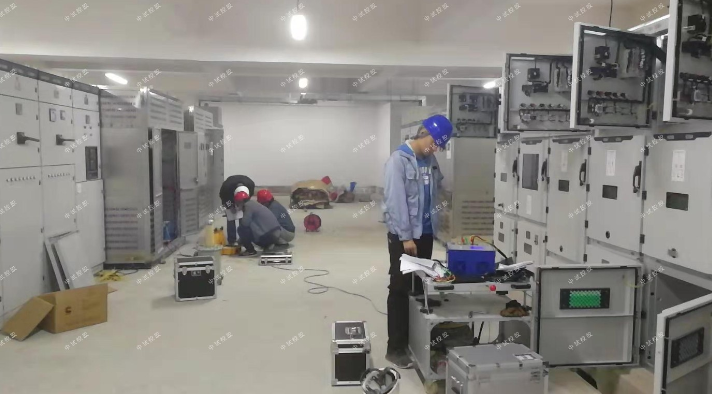

ZSJB-9300S微機繼電保護測試儀
完成微機保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試

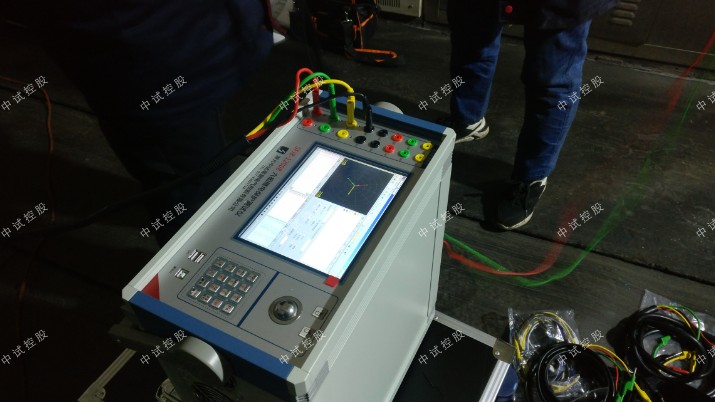

1、ZSJB-9300S微機繼電保護測試儀(3相工控機型) 裝置采用高性能工控機作為控制微機，直接運行Window操作系統，裝置面板帶有大屏幕液晶顯示器，裝置前面板設有USB口可方便地進行數據存取、數據通信和進行軟件升級等。
2、試驗的全過程及試驗結果均在液晶顯示屏上顯示，全套漢字化操作界面，清晰亮麗，直觀方便。
3、微機繼電保護測試儀測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著計算機技術、微電子技術、電力電子技術的飛速發展，中試控股應用新技術成果不斷推出新型高性能繼電保護測試裝置是技術進步的必然趨勢。ZSJB-9300S微機繼電保護測試儀(3相工控機型)參照了原電力部頒發的《微機繼電保護試驗裝置技術條件》的基礎上，并采用現代新數字技術、高精密電子器件、微機系統及新線路、新結構研制而出。可獨立完成微機保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試，廣泛應用于電力、石化、冶金、鐵路、航空、軍事等行業的電氣試驗現場。
特征
1、標準的4相電壓3相電流輸出  具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
2、單機操作方便  單機由方便靈活的光電軌跡球鼠標通過大屏幕液晶顯示屏進行操作，中試控股全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。 雙操作方式，聯接電腦運行  通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
3、軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
4、開關量接點豐富  10路接點輸入和8對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。
5、大屏幕TFT顯示屏  本機采用800×600點陣大屏幕TFT高分辨率真彩液晶顯示屏，全部操作過程均在顯示屏上設定，中試控股操作界面和試驗結果均漢化顯示，顯示直觀清晰。
6、自我保護采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
7、具有獨立專用直流電源輸出  裝置設有一路110V 及 220V專用可調直流電源輸出。
參數
交流電流輸出
 相電流輸出  0～40A  輸出精度：＜0.1級
 三相并聯電流輸出  0～120A
交流電壓輸出
 相電壓輸出  0～120V  輸出精度：＜0.1級
 線電壓輸出  0～240V

內置高性能工控機，采用嵌入式工業系統WindowsCE.Net，其簡潔的系統內核具有穩定可靠高效的硬件實時性能，集成化、一體化，無需外接電腦即可輕松完成各種復雜的試驗功能。

還可以杜絕電腦病毒侵犯，即使誤操作刪除文件也不會破壞操作系統，保證系統安全。

獨創動態跟蹤技術，采用高性能DSP、FPGA、24位DA和高精度線性功放技術，輸出每周波1600點的高精度波形

能快速準確靈活的控制響應模擬輸出電力系統故障模型各種瞬時變化的暫態波形，使模擬量輸出全量程、從直流到1kHz都能全面保證瞬時變化特性和高精度，對超高壓繼電保護測試工作的準確性具有特別重要的意義。

測試精度高、速度快等特點，深受廣大電力工作者的歡迎，而微機繼電保護測試儀交流試驗，則是該設備經常需要進行的試驗，但是有時候需要進行一些復雜的試驗，很多電力工作者都不知道應該如何進行，因此中試控股電力在本文以微機繼電保護測試儀為例，來給大家簡單介紹微機繼電保護測試儀交流試驗中復雜試驗怎么進行。

        “交流試驗”模塊是一個非常通用的模塊。當需要模擬更復雜的試驗時，請點擊工具欄中的短路計算按鈕，將彈出如右圖所示的“短路計算”對話框，在這個對話框中可以設置：

        故障類型

        在下拉菜單中可選擇故障類型有：單相接地短路、兩相短路、三相短路，或者是正常狀態。其中正常狀態是指三相電壓為正序額定電壓，三相電流為0A。

        故障方向

        默認情況下是“正向故障”，對有些方向性保護需模擬反向故障時，可在下拉菜單中選擇“反向故障”。

        額定電壓

        系統的額定相電壓。一般額定電壓為57.735V。非故障相電壓為此電壓。

        整定阻抗

        根據定值單給出的定值類型不同，在界面上可按“Z / Ф”或“R / X”兩種方式設置故障阻抗。選擇哪一種方式設置整定阻抗主要是根據定值單來設置，用哪一種方式設置的時候，另一種方式的值都會由計算機自動計算得出。

        短路阻抗倍數

        上面設置的是定值單中的“整定阻抗”，而試驗時常常按0.95倍或1.05倍來進行校驗。因此“短路阻抗”＝“倍數值”ד整定阻抗”，用此“短路阻抗”再參與短路計算。做“零序保護”試驗時，有時可通過靈活設置短路阻抗，在不退出距離保護的情況下來躲開距離保護的搶動。

        計算模型

        當選擇“短路電流不變”時，需要設置一定的短路電流。通過給定的“短路阻抗”和該“短路電流”計算出相應故障類型下的“短路電壓”。當選擇“短路電壓不變”時，需要設置一定的短路電壓。通過給定的“短路阻抗”和該“短路電壓”計算出相應故障類型下的“短路電流”。做“距離保護”試驗時，有時可通過靈活設置短路電流，在不退出零序保護的情況下來躲開零序保護的搶動。
