中試控股技術研究院魯工為您講解：三相綜保裝置測試儀（實力大廠）

ZSJB-9300三相微機繼電保護測試儀

整機模塊化設計，進行了大量的優化設計和工藝改進，更加小型化、輕型化，易操作、易維護。
參考標準：GB/T 7261-2016，DL/T 624-2010

三相微機繼電保護測試儀：該產品用于對發電廠、變電站各種繼電保護裝置參數的整定和測試，智能化程度高，測試準確。

能模擬12路電流、電壓的調幅、移相、分相獨立變頻、多態故障模擬、疊加諧波，具有失真告警、錄波數據回放輸出等功能，是確保發電廠、變電站及線路安全運行的重要測試儀器。
測試軟件采用Windows界面，功能齊全，界面友好，能完成各種繼電保護裝置的全面測試，自動生成試驗數據庫和試驗報告，圖文并茂，使用方便，是發電廠、供電局、科研院所、相關企業等單位理想的繼電保護測試裝置。

繼電保護是為保證并聯運行電力系統的穩定性、可靠性，能自動迅速而準確地將故障設備從電力系統切除,保證非故障設備的繼續運行,并防止故障設備繼續遭破壞的一種綜合多功能保護裝置，保障主設備的安全，如:發電機、變壓器、母線、電抗器、電容器等。繼電保護有過電流保護、低電壓保護、過電壓保護、功率方向保護、距離保護、差動保護、高頻（載波）等，根據試驗要求規定，繼電保護的試驗可根據運行的情況采取臨時檢修和定期檢修。繼電保護測試儀現階段市場上以微機型繼電保護測試儀為主。
微機繼電保護測試儀分為三相微機繼電保護測試儀和六相微機繼電保護測試儀，二次回路中常見的測試項目有繼電保護、互感器、高壓開關、真空開關、電容等，針對這些設備進行繼電保護測試、互感器變比、比差角差測試、高壓開關接觸電阻及動特性測試等。三相及六相繼電保護測試儀廣泛的適用在電力、鐵路、冶金、石油、化工、水利等行業。
1、主要特點
? 標準的4相電壓3相電流輸出  具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
? 單機操作方便  單機由方便靈活的光電軌跡球鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。
? 雙操作方式，聯接電腦運行  通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
? 軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
? 開關量接點豐富  10路接點輸入和8對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。
? 大屏幕TFT顯示屏  本機采用800×600點陣大屏幕TFT高分辨率真彩液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
? 自我保護  采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
? 具有獨立專用直流電源輸出  裝置設有一路110V 及 220V專用可調直流電源輸出。
2、額定參數
?  交流電流輸出
輸出精度  ≤0.5A   ±2mA
          ＞0.5A   0.2%
相電流輸出（有效值）     0～40A
三并電流輸出（有效值）   0～120A
相電流長時間允許工作值（有效值） 10A
相電流最大輸出功率               420VA
三并電流最大輸出時最大輸出功率   900VA
三并電流最大輸出時允許工作時間   10s
頻率范圍（基波）   20～1000Hz
諧波次數           1～20 次
?  直流電流輸出
輸出精度   0.5級
電流輸出   0～±10A / 每相，0～20A /兩相疊加
最大輸出負載電壓   20V
?  交流電壓輸出
輸出精度   0.2級
相電壓輸出（有效值）    0～120V
線電壓輸出（有效值）    0～240V
相電壓/線電壓輸出功率    80VA / 100VA
頻率范圍（基波） 20～1000Hz
諧波次數         1～20次
?  直流電壓輸出
輸出精度   0.5級
相電壓輸出幅值   0～±160V
線電壓輸出幅值   0～320V
相電壓/線電壓輸出功率   70VA / 140VA
?  開關量及時間測量
開關量輸入 10路 空接點：   1～20mA，24V
電位接點接入：“0”：0～ +6V； “1”：+11 V～ +250V
開關量輸出 8對 DC：220V／0.2A；AC：220V／0.5A
時間測量 測量范圍0.1ms ～ 9999s    測量精度0.1mS
外形尺寸 400×300×180mm3
單機重量 18kg
供電電源 AC 220V±10%，50／60Hz
環境溫度 -10℃ ～ +50℃
技術參數
標準模擬量電壓電流輸出
交流電流輸出6路，每路30A / 450VA
交流電壓輸出6路，每路120V / 70VA
交流輸出精度0.1%（主量程范圍內）
直流電流輸出6路，每路±10A / 200VA
直流電壓輸出6路，每路±160V / 70VA
直流輸出精度0.2%（主量程范圍內）
相位0~360°
相位準確度＜0.2°
輸出頻率0~1200Hz
頻率準確度＜0.001Hz
疊加諧波0~24次諧波
開關量
數量10路開入8路開出
便攜錄波儀參數
交流電壓
測量范圍4 x 0~180Vrms
交流電流
測量范圍4 x 0~180Vrms
交流電流（霍爾）
測量范圍2 x 0~125Arms
交流電流（鉗形表）
測量范圍4 x 0~100Arms
直流電壓（大量程）
測量范圍1 x 0~+750V
直流電壓（中量程）
測量范圍1 x 0~+10V
直流電壓（小量程）
測量范圍1 x 0~+200mV
直流電流測量范圍1 x 0~+200mA

內置高性能工控機，采用嵌入式工業系統WindowsCE.Net，其簡潔的系統內核具有穩定可靠高效的硬件實時性能，集成化、一體化，無需外接電腦即可輕松完成各種復雜的試驗功能。

還可以杜絕電腦病毒侵犯，即使誤操作刪除文件也不會破壞操作系統，保證系統安全。

獨創動態跟蹤技術，采用高性能DSP、FPGA、24位DA和高精度線性功放技術，輸出每周波1600點的高精度波形

能快速準確靈活的控制響應模擬輸出電力系統故障模型各種瞬時變化的暫態波形，使模擬量輸出全量程、從直流到1kHz都能全面保證瞬時變化特性和高精度，對超高壓繼電保護測試工作的準確性具有特別重要的意義。

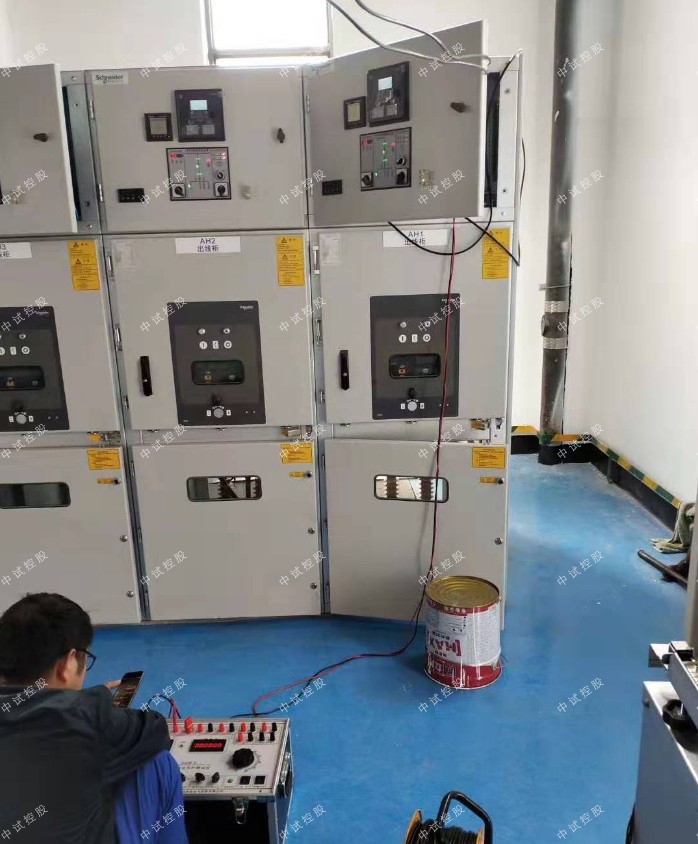

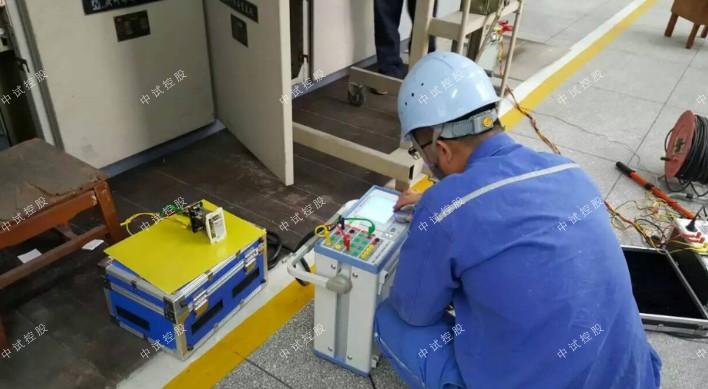

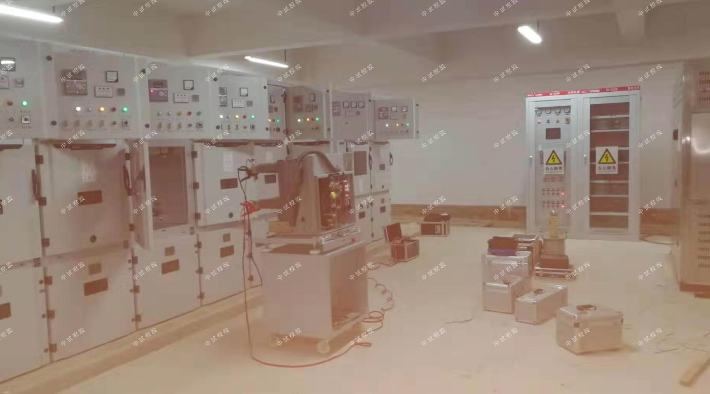

中試控股技術博士為您解答微機繼電保護測試儀現場檢驗的項目有：

（1）測量絕緣

（2）檢驗逆變電源

（3）檢驗固化的程序是否正確

（4）檢驗數據采集系統的精度和平衡度。

（5）檢驗開關量輸入和輸出回路

（6）檢驗定值清單

（7）整組檢驗

（8）用一次電流及工作電壓檢驗

根據系統各母線處的最小阻抗，核對微機繼電保護測試儀的線性度能否滿足系統的要求。特別應注意微機繼電保護測試儀中電流變換器二次電阻、電流比例系數與微機繼電保護測試儀線性度之間的關系。

檢驗所用儀器、儀表應由檢驗人員專人管理，特別應注意防潮、防震，儀器、儀表誤差在規定的范圍內。使用前應熟悉其性能和操作方法，使用精密儀器一般應有人監護。

中試控股技術博士為您解答微機繼電保護裝置設計要求：

（1）微機繼電保護裝置應具有抗電磁擾動能力。

（2）微機繼電保護裝置應設有在線自動檢測。在微機繼電保護裝置中微機部分任一無件損壞時都應發出裝置異常信息，并在必要時自動閉鎖相應的保護。但對保護裝置的出口回路的設計，應以簡單為主，不宜為了實現對出口回路的完全自檢而在此回路增加可能降低安全性的元件。

（3）微機繼電保護裝置的所有輸出端子不應與其弱電系統有電的聯系。

（4）微機繼電保護裝置應設有自恢復電路，在因干擾而造成程序走死時，應能通過自恢復正常工作。

（5）微機繼電保護裝置在斷開電源時不應丟失報告。

（6）微機繼電保護裝置應具有對時功能。

（7）對于同一型號微機繼電保護裝置的停用段應規定統一的整定符號。

（8）110Kv及以上電力系統的微機繼電保護裝置應具有測量故障點距離的功能。

（9）微機變壓器保護裝置所用的電流互感器二次宜采用是星形接線，其相位補償和電流補償系數由軟件實現。

（10）同一條線路兩端宜配置相同型號的微機高頻保護。

（11）同一種微機繼電保護裝置的組屏方案不宜過多。
