多功能繼保儀（實力大廠）
時間：2023-04-20
中試控股技術研究院魯工為您講解：多功能繼保儀（實力大廠）

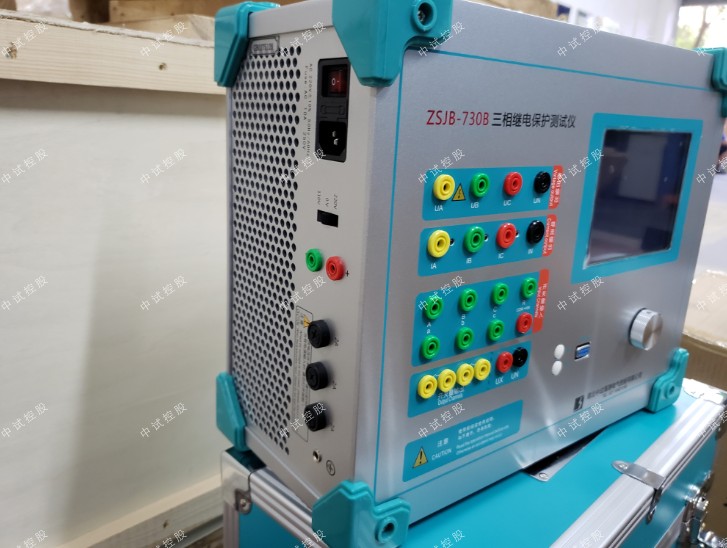

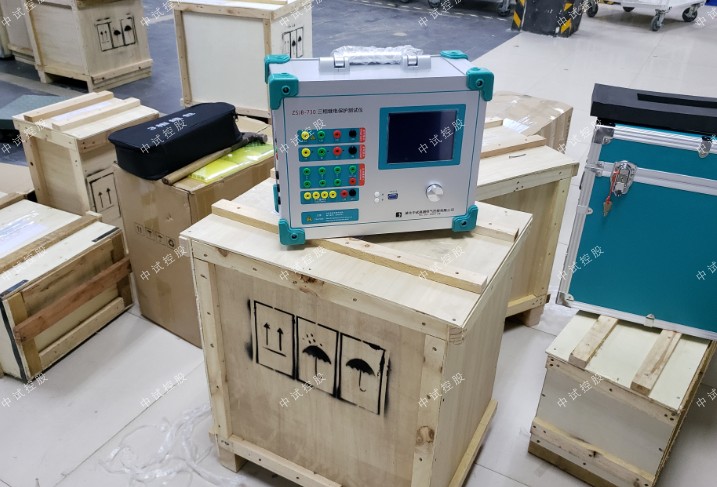

ZSJB-9300三相微機繼電保護測試儀
整機模塊化設計，進行了大量的優化設計和工藝改進，更加小型化、輕型化，易操作、易維護。

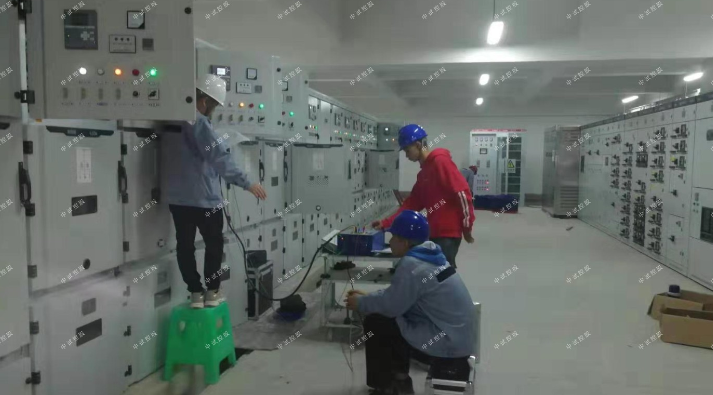

三相微機繼電保護測試儀：該產品用于對發電廠、變電站各種繼電保護裝置參數的整定和測試，智能化程度高，測試準確。
能模擬12路電流、電壓的調幅、移相、分相獨立變頻、多態故障模擬、疊加諧波，具有失真告警、錄波數據回放輸出等功能，是確保發電廠、變電站及線路安全運行的重要測試儀器。
參數
內置高性能工控機，采用嵌入式工業系統WindowsCE.Net，其簡潔的系統內核具有穩定可靠高效的硬件實時性能，集成化、一體化，無需外接電腦即可輕松完成各種復雜的試驗功能。
還可以杜絕電腦病毒侵犯，即使誤操作刪除文件也不會破壞操作系統，保證系統安全。
獨創動態跟蹤技術，采用高性能DSP、FPGA、24位DA和高精度線性功放技術，輸出每周波1600點的高精度波形
能快速準確靈活的控制響應模擬輸出電力系統故障模型各種瞬時變化的暫態波形，使模擬量輸出全量程、從直流到1kHz都能全面保證瞬時變化特性和高精度，對超高壓繼電保護測試工作的準確性具有特別重要的意義。
參考標準：GB/T 7261-2016，DL/T 624-2010
測試軟件采用Windows界面，功能齊全，界面友好，能完成各種繼電保護裝置的全面測試，自動生成試驗數據庫和試驗報告，圖文并茂，使用方便，是發電廠、供電局、科研院所、相關企業等單位理想的繼電保護測試裝置。
中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商
交流電流輸出
相電流輸出 0～40A 輸出精度：＜0.1級
三相并聯電流輸出 0～120A
交流電壓輸出
相電壓輸出 0～120V 輸出精度：＜0.1級
線電壓輸出 0～240V
裝置硬件組成
? 控制數字信號處理器微機
本裝置采用高速、高性能數字控制處理器作為控制微機，軟件上應用雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊。克服了筆記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題。
? D/A轉換和低通濾波
采用高速高位D/A轉換器，保證了全范圍內電流、電壓的精度和線性。
由于D/A分辨率高和擬合密度高，波形失真小，諧波分量小，對低通濾波器的要求很低，從而具有很好的暫態特性、相頻特性、幅頻特性，易于實現精確移相、諧波疊加，高頻率時亦可保證高的精度。
? 電壓、電流放大器
各相電流、電壓不采用升流、升壓器，而采用直接輸出方式，使電流、電壓源可直接輸出從直流到含各種頻率成份的波形，如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流、電壓特征。
功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量。功放電路具有完備的過熱、過流、過壓及短路保護。當電流回路出現過流，電壓回路出現過載或短路時，自動限制輸出功率，關斷整個功放電路，并給出告警信號顯示。為防止大電流下長期工作引起功放電路過熱，裝置設置了大電流下軟件限時。10A及以下輸出時裝置可長期工作，當電流超過10A時，軟件限時啟動，限時時間到，軟件自動關閉功率輸出并給出告警指示。輸出電流越大，限時越短。
? 開入、開出量
開關量輸入電路可兼容空接點和0～250V電位接點。電位方式時，0～6V為合，11～250V為分。開關量可以方便地對各相開關觸頭的動作時間和動作時間差進行測量。
開入部分與主機工作電源、功放電源等均隔離。開入地為懸浮地，所以，開入部分公共端與電流、電壓部分公共端UN、IN等均不相通。
開關量電位輸入有方向性，應將公共端接電位正端，開入端接電位負端，保證公共端子電位高于開入端子。現場接線時，應將開入公共端接＋KM，接點負端接開入端子。如果接反，則將無法正確檢測。
開出部分為繼電器空接點輸出。輸出容量為DC：220V／0.2A，AC：220V／0.5A。開關量輸出與電壓、電流、開入等各部分均完全隔離。各個開出量的動作過程在各個測試模塊中各有不同，詳細請參看各模塊軟件操作說明。
? 液晶顯示及旋轉鼠標操作
裝置采用320×240點陣高分辨率蘭色背光液晶顯示屏作顯示器。試驗的全過程及試驗結果均在顯示屏上顯示，全套漢字化操作界面，清晰美觀。操作控制由旋轉鼠標和兩個按鍵進行，全部數據及試驗過程均由旋轉鼠標在顯示屏上設定。操作簡單方便，極易掌握。
? 專用直流電源輸出
裝置在機箱底板上裝設有一路專用可調直流電源輸出，分 110V 及 220V 兩檔，可作為現場試驗輔助電源。為該電源還設置了一個電位器，可在 80％－110％ 范圍內調節。該電源額定工作電流1.5A，可作為保護裝置的直流工作電源，也可作為跳合閘回路電源。該電源如過載或短路，將燒壞相應保險（2A／250V），此時更換此保險管即可。
（1）變壓器內部聲音很大，很不均勻，有爆裂聲。
（2）溫度異常，不斷上升，超過95攝氏度。
（3）著火冒煙，釋壓閥動作。
（4）外殼變形，嚴重漏油。
（5）套管有嚴重 的破損和放電現象。
（6）必須停電才能挽救的人身或災害事故。
下面中試控股詳細介紹配電變壓器接地電阻為什么不能過大？
1、接地電阻阻值過大的危害
（1）變壓器接地線接地電阻阻值過大，如同時伴有低壓相線絕緣損壞而接地（例如L1相線接地），這時變壓器接地線中將有電流流過，L1相電壓加在大地和接地電阻上，接地電阻阻值越大，接地電阻上的分壓就越大。這時，如果有人誤觸變壓器接地線或中性線以及變壓器外殼，人體將和接地電阻形成并聯，那么加在人體上的電壓就會導致人身觸電。
（2）當變壓器三相四線中的中性線接地電阻阻值過大或中性線斷線時，此時由于三相負載的不平衡，變壓器中性點將發生偏移，接地點電位不為零，使得有的相電壓升高而燒毀用電設備。
（3）當接地電阻阻值過大，同時變壓器批避雷器不能正常對地放電，致使避雷器或變壓器燒毀。
?
2、中試控股詳細介紹變壓器接地電阻阻值過大的原因
（1）接地裝置的材料不合格。由于接地體埋設不規范，安裝工藝不合格，接地體與接地線接頭連接松動，大地過于干燥等原因，均有可能造成接地電阻阻值過大。
電工之家
（2）由于對變壓器接地線作用的重要性認識不足，中性線截面積選擇過小，或由于外力的破壞、接地線被盜等原因，都有可能導致接地線斷線或接地電阻阻值過大。
3、預防措施
（1）嚴格施工工藝，規范接地體的埋設。接地裝置一般由鋼管、角鋼、扁鋼及鋼絞線等材料制成。埋設深度應不小于0.5~0.8m。接地裝置的施工一般應和基礎施工同時進行，具體要求如下。
①接地槽的深度應符合設計要求，一般為0.5~0.8m，可耕地應敷設在耕作深度以下。接地槽的寬度一般為0.3~0.4m，并應清除槽中一切影響接地體與土壤接觸的雜物。
②鋼管的規格及打入土壤中的深度應符合設計要求，接地體應垂直打入地中且固定，以免增加街道電阻阻值。在山區及土壤電阻率較高的地區，盡量少用管形接地裝置，而采用表面埋入方式的接地裝置。
③接地引下線應沿電桿敷設引下，并盡可能短而且直，以減少其沖擊電抗。接地引下線以支持件固定在桿塔上，支持件之間的直線距離通常為1.0~1.5m，轉彎部分為0.1m。電工之家
④接地引下線除為測量接地電阻阻值而預留的斷開處外不得另有接頭，接地裝置的連接應保證接觸間的連接，均采用焊接。接地引下線與為測量接地電阻阻值而預留的斷開處連接均應采用螺栓連接，連接螺栓應鍍鋅防銹。
⑤接地體敷設完畢，應回填土，不得將石塊等影響接地體與土壤接觸的雜物埋入。
（2）在變壓器的中性線上選取適當的位置，將變壓器的中性線多點重復接地。這樣當變壓器中性線在某點斷線時，由于多點接地，中性線電流仍可經大地回到變壓器中性點，中性線的電位始終為零，每相負載的電壓始終為正常的相電壓。
（3）在用戶電能表后裝設剩余電流動作保護器。當用戶裝設了保護器后，此時如果變壓器接地點接地電阻阻值過大，大地電位將不再為零，這時將有一個電流經保護器、大地流入變壓器接地點，此電流將使保護器動作而將接地點切除，防止了大地電位的升高。另外，加裝保護器后，當人接觸相線時，保護器也會動作，從而保障人身安全
增值服務
- 三年質保,一年包換,三個月試用
