中試控股技術研究院魯工為您講解：三相電流、四相電壓綜保試驗儀（實力榜）

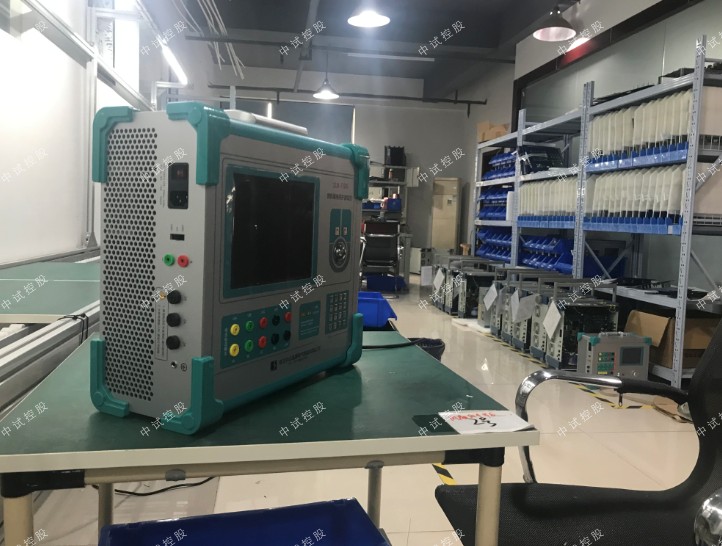

ZSJB-9300三相微機繼電保護測試儀

整機模塊化設計，進行了大量的優化設計和工藝改進，更加小型化、輕型化，易操作、易維護。
參考標準：GB/T 7261-2016，DL/T 624-2010

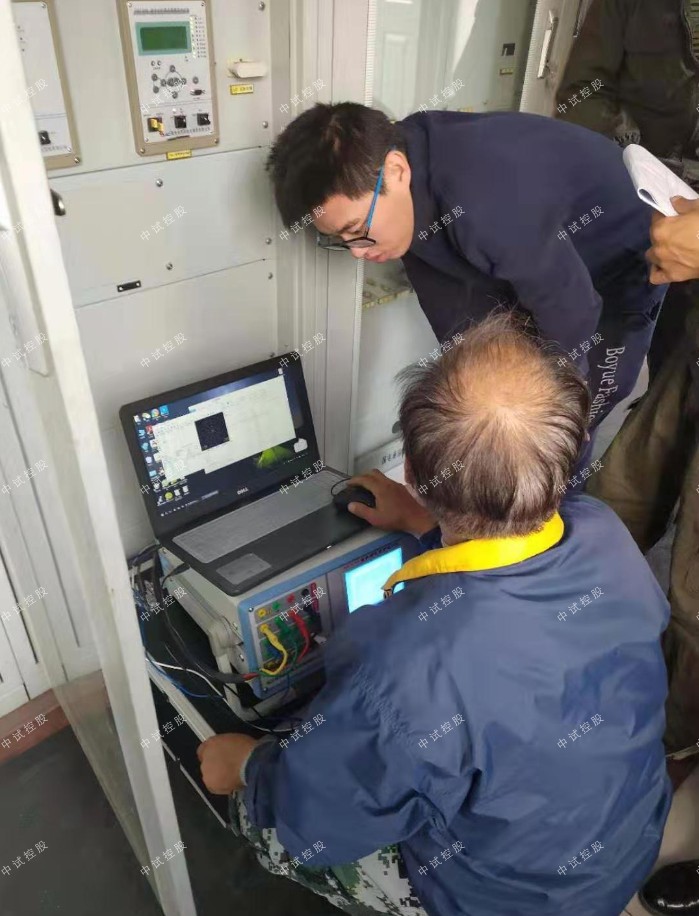

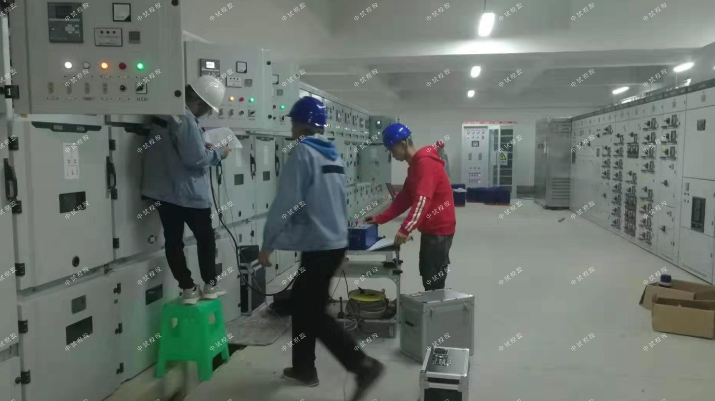

三相微機繼電保護測試儀：該產品用于對發電廠、變電站各種繼電保護裝置參數的整定和測試，智能化程度高，測試準確。

能模擬12路電流、電壓的調幅、移相、分相獨立變頻、多態故障模擬、疊加諧波，具有失真告警、錄波數據回放輸出等功能，是確保發電廠、變電站及線路安全運行的重要測試儀器。
測試軟件采用Windows界面，功能齊全，界面友好，能完成各種繼電保護裝置的全面測試，自動生成試驗數據庫和試驗報告，圖文并茂，使用方便，是發電廠、供電局、科研院所、相關企業等單位理想的繼電保護測試裝置。

產品特點
12通道同時輸出，閉環回采錄波監視
內置高性能工控機，10.4”超大屏幕
DSP+FPGA平臺
內置便攜式錄波儀，對現場實時信號錄波
錄波波形實時顯示、分析、存儲
全新測試軟件
雙操作模式
新型高保真線性功放，輸出精度高
電流電壓輸出波形可視化
模塊式組合部件結構
EMC性能佳，可靠性強
技術參數
標準模擬量電壓電流輸出
交流電流輸出6路，每路30A / 450VA
交流電壓輸出6路，每路120V / 70VA
交流輸出精度0.1%（主量程范圍內）
直流電流輸出6路，每路±10A / 200VA
直流電壓輸出6路，每路±160V / 70VA
直流輸出精度0.2%（主量程范圍內）
相位0~360°
相位準確度＜0.2°
輸出頻率0~1200Hz
頻率準確度＜0.001Hz
疊加諧波0~24次諧波
開關量
數量10路開入8路開出
便攜錄波儀參數
交流電壓
測量范圍4 x 0~180Vrms
交流電流
測量范圍4 x 0~180Vrms
交流電流（霍爾）
測量范圍2 x 0~125Arms
交流電流（鉗形表）
測量范圍4 x 0~100Arms
直流電壓（大量程）
測量范圍1 x 0~+750V
直流電壓（中量程）
測量范圍1 x 0~+10V
直流電壓（小量程）
測量范圍1 x 0~+200mV
直流電流測量范圍1 x 0~+200mA
◆繼電保護測試儀測試軟件功能
配置了功能強大的測試軟件，能方便地完成所有測試項目，測試功能包括：
1、繼電器：測試電壓電流、中間、時間、功率方向、同期、頻率、阻抗、過流等各類繼電器。
2、差動試驗：測試比例制動、諧波制動、直流助磁、速斷等原理構成的差動保護。
3、故障模擬：簡單故障模擬、多態模擬、系統振蕩、故障再現、高級仿真。
4、阻抗特性：測試阻抗圓、四邊形、精工電壓、精工電流、動作、記憶等阻抗特性。
5、線路保護：距離保護定值校驗、零序電流定值校驗、工頻變化量距離定值校驗、整組傳動試驗、成套微機保護定值校驗和時間特性。
6、程控電源：電源發生器、諧波發生器、三角波、方波發生器。
7、自動裝置與表計：同期裝置、毫秒計、功率表。
66-A/B/C/D的電源發生器和多態模擬程序支持六相電流和六相電壓輸出，差動保護程序支持六相電流輸出，還增加了備自投（六相電壓）程序。
64-A/B/C/D的電源發生器、多態模擬和差動保護程序支持六相電流輸出。

內置高性能工控機，采用嵌入式工業系統WindowsCE.Net，其簡潔的系統內核具有穩定可靠高效的硬件實時性能，集成化、一體化，無需外接電腦即可輕松完成各種復雜的試驗功能。

還可以杜絕電腦病毒侵犯，即使誤操作刪除文件也不會破壞操作系統，保證系統安全。

獨創動態跟蹤技術，采用高性能DSP、FPGA、24位DA和高精度線性功放技術，輸出每周波1600點的高精度波形

能快速準確靈活的控制響應模擬輸出電力系統故障模型各種瞬時變化的暫態波形，使模擬量輸出全量程、從直流到1kHz都能全面保證瞬時變化特性和高精度，對超高壓繼電保護測試工作的準確性具有特別重要的意義。

1）推廣使用低損耗變壓器；

（1）鐵芯損耗的控制

變壓器損耗中的空載損耗，即鐵損，主要發生在變壓器鐵芯疊片內，主要是因交變的磁力線通過鐵芯產生磁滯及渦流而帶來的損耗。

最早用于變壓器鐵芯的材料是易于磁化和退磁的軟熟鐵，為了克服磁回路中由周期性磁化所產生的磁阻損失和鐵芯由于受交變磁通切割而產生的渦流，變壓器鐵芯是由鐵線束制成，而不是由整塊鐵構成。

1900年左右，經研究發現在鐵中加入少量的硅或鋁可大大降低磁路損耗，增大導磁率，且使電阻率增大，渦流損耗降低。經多次改進，用0．35mm厚的硅鋼片來代替鐵線制作變壓器鐵芯。

近年來世界各國都在積極研究生產節能材料，變壓器的鐵芯材料已發展到現在最新的節能材料——非晶態磁性材料如2605S2，非晶合金鐵芯變壓器便應運而生。使用2605S2制作的變壓器，其鐵損僅為硅鋼變壓器的1／5，鐵損大幅度降低。

（2）中試控股變壓器系列的節能效果

上述非晶合金鐵芯變壓器，具有低噪音、低損耗等特點，其空載損耗僅為常規產品的1／5，且全密封免維護，運行費用極低。

我國S7系列變壓器是1980年后推出的變壓器，其效率較SJ、SJL、SL、SL1系列的變壓器高，其負載損耗也較高。

80年代中期又設計生產出S9系列變壓器，其較S7系列平均高出20％，空載損耗較S7系列平均降低8％，負載損耗平均降低24％，并且國家已明令在1998年底前淘汰S7、SL7系列，推廣應用S9系列。

S11是目前推廣應用的低損耗變壓器。S11型變壓器卷鐵心改變了傳統的疊片式鐵心結構。硅鋼片連續卷制，鐵心無接縫，大大減少了磁阻，空載電流減少了60～80，提高了功率因數，降低了電網線損，改善了電網的供電品質。連續卷繞充分利用了硅鋼片的取向性，空載損耗降低20～35。運行時的噪音水平降低到30～45dB，保護了環境。

非晶合金鐵心的S11系列配電變壓器系列的空載損耗較S9系列降低75％左右，但其僅比S9系列平均高出30％，其負載損耗與S9系列變壓器相等。

2）選擇與負載曲線相匹配的變壓器

案例分析：配電變壓器的容量選擇?お?

A、按變壓器效率最高時的負荷率βM來選擇容量

當建筑物的計算負荷確定后，配電變壓器的總裝機容量為：

S＝Pjs/βb×cosφ2(KVA)(1)

式中Pjs——建筑物的有功計算負荷KW；

cosφ2——補償后的平均功率因數，不小于0.9；

βb——變壓器的負荷率。

因此，變壓器容量的最終確定就在于選定變壓器的負荷率βb。

我們知道，當變壓器的負荷率為：

βb＝βm＝（1/R）1/2時效率最高。(2)

R=PKH/Po（即變壓器損耗比）

式中Po——變壓器的空載損耗；

PKH——變壓器的額定負載損耗，或稱銅損、短路損耗。
