中試控股技術研究院魯工為您講解：三相綜保儀（中試大廠）

整機模塊化設計，進行了大量的優化設計和工藝改進，更加小型化、輕型化，易操作、易維護。
參考標準：GB/T 7261-2016，DL/T 624-2010

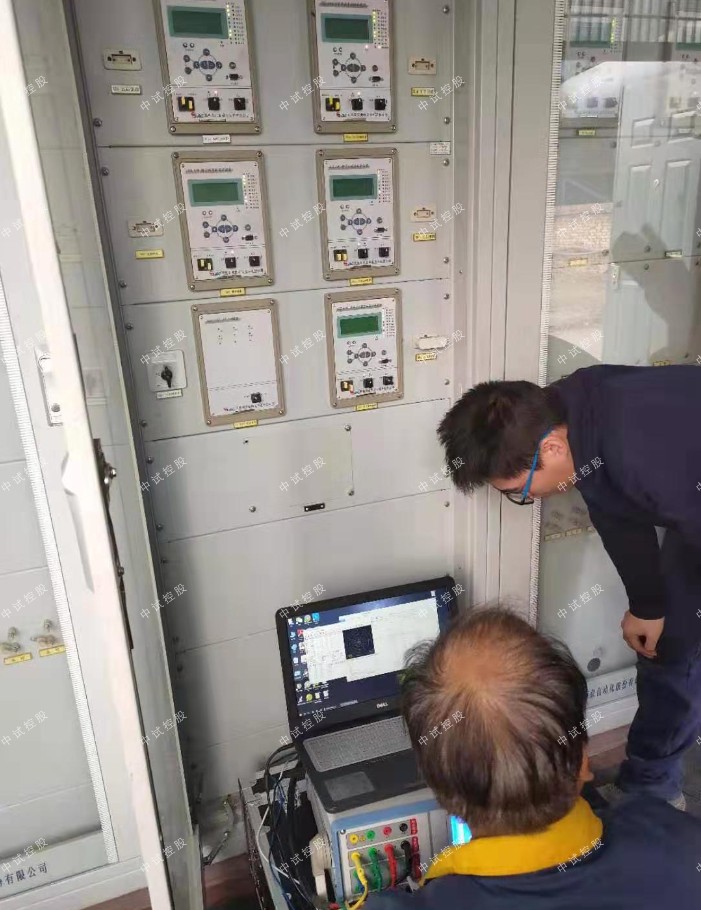

三相微機繼電保護測試儀：該產品用于對發電廠、變電站各種繼電保護裝置參數的整定和測試，智能化程度高，測試準確。

能模擬12路電流、電壓的調幅、移相、分相獨立變頻、多態故障模擬、疊加諧波，具有失真告警、錄波數據回放輸出等功能，是確保發電廠、變電站及線路安全運行的重要測試儀器。
測試軟件采用Windows界面，功能齊全，界面友好，能完成各種繼電保護裝置的全面測試，自動生成試驗數據庫和試驗報告，圖文并茂，使用方便，是發電廠、供電局、科研院所、相關企業等單位理想的繼電保護測試裝置。

技術參數
標準模擬量電壓電流輸出
交流電流輸出6路，每路30A / 450VA
交流電壓輸出6路，每路120V / 70VA
交流輸出精度0.1%（主量程范圍內）
直流電流輸出6路，每路±10A / 200VA
直流電壓輸出6路，每路±160V / 70VA
直流輸出精度0.2%（主量程范圍內）
相位0~360°
相位準確度＜0.2°
輸出頻率0~1200Hz
頻率準確度＜0.001Hz
疊加諧波0~24次諧波
開關量
數量10路開入8路開出
便攜錄波儀參數
交流電壓
測量范圍4 x 0~180Vrms
交流電流
測量范圍4 x 0~180Vrms
交流電流（霍爾）
測量范圍2 x 0~125Arms
交流電流（鉗形表）
測量范圍4 x 0~100Arms
直流電壓（大量程）
測量范圍1 x 0~+750V
直流電壓（中量程）
測量范圍1 x 0~+10V
直流電壓（小量程）
測量范圍1 x 0~+200mV
直流電流測量范圍1 x 0~+200mA
繼電保護是為保證并聯運行電力系統的穩定性、可靠性，能自動迅速而準確地將故障設備從電力系統切除,保證非故障設備的繼續運行,并防止故障設備繼續遭破壞的一種綜合多功能保護裝置，保障主設備的安全

如:發電機、變壓器、母線、電抗器、電容器等。繼電保護有過電流保護、低電壓保護、過電壓保護、功率方向保護、距離保護、差動保護、高頻（載波）等，根據試驗要求規定，繼電保護的試驗可根據運行的情況采取臨時檢修和定期檢修。

繼電保護測試儀現階段市場上以微機型繼電保護測試儀為主。
微機繼電保護測試儀分為三相微機繼電保護測試儀和六相微機繼電保護測試儀，二次回路中常見的測試項目有繼電保護、互感器、高壓開關、真空開關、電容等，針對這些設備進行繼電保護測試、互感器變比、比差角差測試、高壓開關接觸電阻及動特性測試等。

三相及六相繼電保護測試儀廣泛的適用在電力、鐵路、冶金、石油、化工、水利等行業。

1、主要特點
? 標準的4相電壓3相電流輸出  具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
? 單機操作方便  單機由方便靈活的光電軌跡球鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。
? 雙操作方式，聯接電腦運行  通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
? 軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
? 開關量接點豐富  10路接點輸入和8對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。
? 大屏幕TFT顯示屏  本機采用800×600點陣大屏幕TFT高分辨率真彩液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
? 自我保護  采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
? 具有獨立專用直流電源輸出  裝置設有一路110V 及 220V專用可調直流電源輸出。

內置高性能工控機，采用嵌入式工業系統WindowsCE.Net，其簡潔的系統內核具有穩定可靠高效的硬件實時性能，集成化、一體化，無需外接電腦即可輕松完成各種復雜的試驗功能。

還可以杜絕電腦病毒侵犯，即使誤操作刪除文件也不會破壞操作系統，保證系統安全。

獨創動態跟蹤技術，采用高性能DSP、FPGA、24位DA和高精度線性功放技術，輸出每周波1600點的高精度波形

能快速準確靈活的控制響應模擬輸出電力系統故障模型各種瞬時變化的暫態波形，使模擬量輸出全量程、從直流到1kHz都能全面保證瞬時變化特性和高精度，對超高壓繼電保護測試工作的準確性具有特別重要的意義。

在額定功率時，變壓器的輸出功率和輸入功率的比值，叫做變壓器的效率，即

式中η 為變壓器的效率；P1 為輸入功率，P2 為輸出功率。

當變壓器的輸出功率P2 等于輸入功率P1 時，效率η 等于100%，變壓器將不產生任何損耗。但實際上這種變壓器是沒有的。變壓器傳輸電能時總要產生損耗，這種損耗主要有銅損和鐵損。銅損是指變壓器線圈電阻所引起的損耗。當電流通過線圈電阻發熱時，一部分電能就轉變為熱能而損耗。由于線圈一般都由帶絕緣的銅線纏繞而成，因此稱為銅損。

變壓器的鐵損包括兩個方面。一是磁滯損耗，當交流電流通過變壓器時，通過變壓器硅鋼片的磁力線其方向和大小隨之變化，使得硅鋼片內部分子相互摩擦，放出熱能，從而損耗了一部分電能，這便是磁滯損耗。另一是渦流損耗，當變壓器工作時。鐵芯中有磁力線穿過，在與磁力線垂直的平面上就會產生感應電流，中試控股由于此電流自成閉合回路形成環流，且成旋渦狀，故稱為渦流。渦流的存在使鐵芯發熱，消耗能量，這種損耗稱為渦流損耗。

變壓器的效率與變壓器的功率等級有密切關系，通常功率越大，損耗與輸出功率比就越小，效率也就越高。反之，功率越小，效率也就越低。

特性參數

頻率響應

指變壓器次級輸出電壓隨工作頻率變化的特性。通頻帶如果變壓器在中間頻率的輸出電壓為U0，當輸出電壓（輸入電壓保持不變）下降到0.707U0時的頻率范圍，稱為Satons變壓器的通頻帶B。

初、次級阻抗比

變壓器初、次級接入適當的阻抗Ri和Ro,使變壓器初、次級阻抗匹配，則Ri和Ro的比值稱為初、次級阻抗比。在阻抗匹配的情況下，變壓器工作在zui佳狀態，傳輸效率zui高。

變壓器繞組變形測試儀的應用

繞組變形是變壓器安全運行的一大隱患。本文介紹了頻率響應分析法測試變壓器繞組變形的原理，總結了頻率響應分析法現場應用中的注意事項，并提供頻率響應法測試繞組變形的應用實例。

變壓器是電網中的主要核心設備，其安全狀況對整個系統的安全運行具有舉足輕重的地位，而從變壓器事故的情況看，很多都伴隨有繞組的變形現象，甚至是由于繞組變形引起的。僅2000年，廣東省內通過繞組變形測試就發現8臺運行中的110kV變壓器存在繞組變形，中試控股并及時對這些變壓器進行了維修和加固改造，消除了事故隱患，取得了顯著的效益。因此，開展變壓器繞組變形測試對變壓器的安全運行有著重要的意義，也是我們開展變壓器狀態檢修的必備條件。
