中試控股技術研究院魯工為您講解：抗干擾異頻介損自動測量裝置

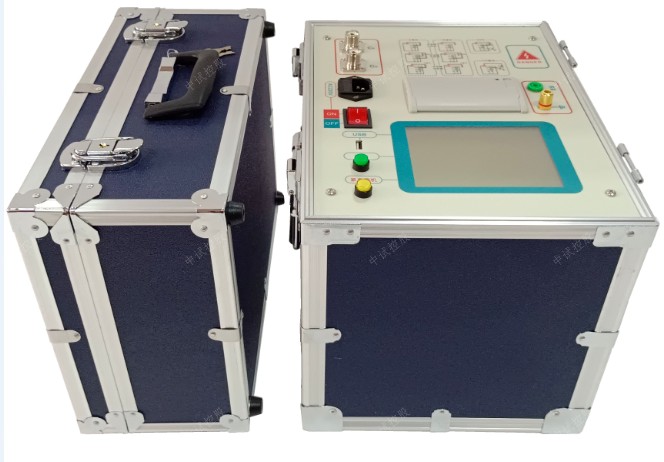

ZSDX-8000高壓介質損耗測試裝置(CVT變比）

操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全觸摸操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕
輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。

參考標準：DL/T 962-2005，DL/T 474.3-2018

高壓介質損耗測試裝置(CVT變比）：ZSDX-8000高壓介質損耗測試裝置是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化

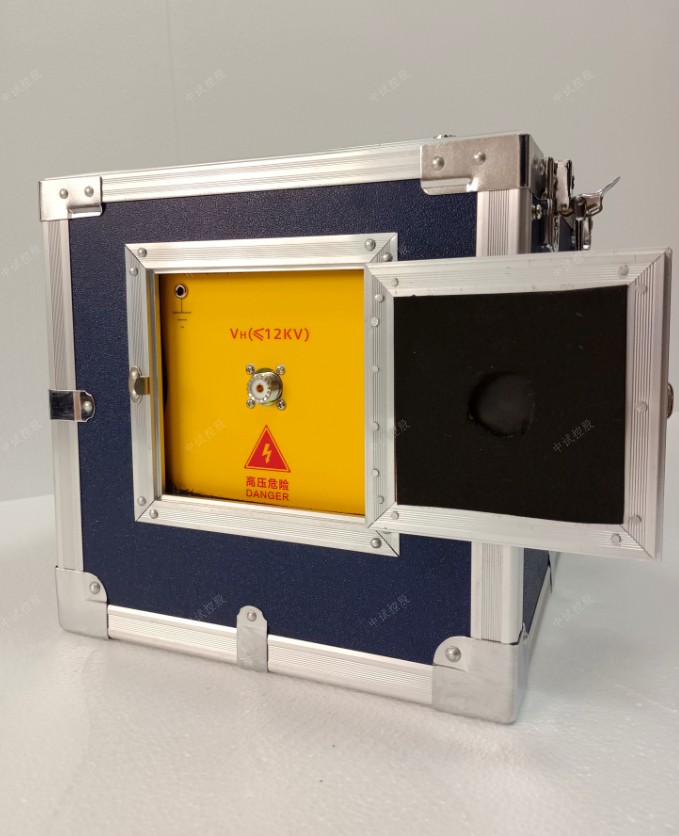

結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用
于被試品測試。頻率可變為50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工
頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。

技術參數
1 使用條件 -15℃∽40℃ RH＜80%
2 抗干擾原理 變頻法
3 電    源 AC 220V±10% 允許發電機
4 高壓輸出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大電流       200mA
容    量 2000VA
5 自激電源 AC 0V∽50V/15A 單  頻   50.0HZ、60.0HZ
自動雙變頻
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6 分 辨 率 tgδ: 0.001% Cx: 0.001pF
7 精    度 △tgδ:±(讀數*1.0%+0.040%)
△C x :±(讀數*1.0%+1.00PF)
8 測量范圍 tgδ 無限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜ 60  nF
 5KV Cx ＜ 150 nF
  1KV Cx ＜ 300 nF
CVT測試 Cx ＜ 300 nF
9 LCR測量范圍 電感L>20H（2kV）             電阻R>10KΩ（2kV）
LCR測量精度 1% 角度分辨率 0.01
10 CVT變比范圍 10∽10000
CVT變比精度 1% CVT變比分辨率 0.01
11 外型尺寸（主機(mm) 350（L）×270（W）×315（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
12 存儲器大小 200 組 支持U盤數據存儲
13 重量（主機） 22.75Kg
重量（附件箱） 5.25Kg
使用說明
5.1、主菜單
  地線良好接入，打開電源開關，進入主菜單（如圖5—1）；選擇右邊界面相應的測試選項進行測量
5—1
※ 注：  儀器啟動測試后，緊急情況若停止，請按緊急停機。
5.2、一般測試
首先根據相應的接線提示接好儀器外部與被試品之間的連線，然后點擊主界面“一般測試”選項，進入下一級一般測試菜單（如圖5—2）。然后
可以點擊“參數設置”進去設置菜單（如圖5—3）進行詳細的測試參數設置。分別點擊每個需要設置的項目，按“增加”“減小”或“選擇”來
修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回一般測
試界面，點擊“取消”則不保存本次修改并返回一般測試界面。
相關參數設置好了后長按“啟動測試”單，進入測試菜單。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑上升至設置值后保持不變，
然后自動開始測試。開始測試后根據先前所選擇的測試頻率自動變頻到各相應的頻率進行測試，測試完成后自動顯示測試結果(如圖5—4)；測試
結果自動保存，可點擊“打印”按鈕打印本次測試結果。
注   意：每一種測試的具體參數設置和接線方法請查看第六章“參考接線” 。
5.3、CVT測試
※ CVT分別測試：單獨測試C1或C2。
首先根據相應的接線提示接好儀器外部的連線，然后點擊主界面“CVT測試”選項，進入下一級CVT測試菜單（如圖5—5）。然后可以點擊“參數
設置”進去設置菜單選擇“CVT分別測試”（如圖5—6）進行詳細的測試參數設置。分別點擊每個需要設置的項目，按“增加”“減小”或“選擇
”來修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回CVT測試界面，點擊“取消”則不保存本次修改并返回CVT測試界面。
相關參數設置好了后長按“啟動測試”單，進入測試菜單（如圖5—7）。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑至設置值后保
持不變，然后自動開始測試。開始測試后根據先前所選擇的干擾頻率自動變頻到相應的頻率進行測試，測試完成后自動顯示測試結果（如圖5—8
）。測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。
CVT分別測試注意 : <HV紅色高壓線>外屏蔽應懸空，不允許放置地上使用，盡量減小HV線與地之間的分布阻容參數，否則其對地附加介損會引起
誤差。
※ CVT同時測試：同時測試C1和C2。
首先根據相應的接線提示接好儀器外部的連線，然后點擊主界面“CVT測試”選項，進入下一級CVT測試菜單（如圖5—9）。然后可以點擊“參數
設置”進去設置菜單選擇“CVT同時測試”（如圖5—10）進行詳細的測試參數設置。分別點擊每個需要設置的項目，按“增加”“減小”或“選
擇”來修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回CVT測試界面，點擊“取消”則不保存本次修改并返回CVT測試界面。
相關參數設置好了后長按“啟動測試”單，進入測試菜單（如圖5—11）。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑至設置值后保
持不變，然后自動開始測試。開始測試后根據先前所選擇的干擾頻率自動變頻到相應的頻率進行測試，測試完成后自動顯示測試結果（如圖5—12）。測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。
CVT同時測試注意  : <HV紅色高壓線>外屏蔽應接地，可以不懸空，允許放置地上使用，儀器軟件對測試線分布參數進行了修正。
     注    意：每一種測試的具體參數設置和接線方法請查看第六章“參考接線”。
5.4、CVT變比測試
首先根據相應的接線提示接好
儀器外部的連線， 進入CVT測試菜單
在參數設置中選擇“CVT變比測試”
然后返回開始測試界面（如圖5—13），
長按“啟動測試”開始測量（如圖5—
14），測試完成后自動顯示測試結果（如
圖5—15）。測試結果自動保存，可點擊
“打印”按鈕打印本次測試結果。
     注    意：每一種測試的具體參數設置和接線方法請查看第六章“參考接線”。
5.5、正反同測
首先根據相應的接線提示接好儀器外部的連線， 進入正反同測菜單，在參數設置中選擇設置需要測試的高壓電壓，然后保存返回（如圖5—16）
，長按“啟動測試”開始測量，測試完成后自動顯示測試結果（如圖5—17）。測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。
注    意：每一種測試的具體參數設置和接線方法請查看第六章“參考接線”。
5.6、LCR測試
此功能用于測試能耐壓的電感、電容、電阻的值。
首先根據相應的接線提示接好儀器外部與被試品之間的連線，按照【正接法(常規接線)】或者【反接法(常規接線)】然后點擊主界面“LCR測試”
選項，進入下一級LCR測試菜單。然后可以點擊“參數設置”進去設置菜單進行詳細的測試參數設置(如圖5—18)。分別點擊每個需要設置的項目
，按“增加”“減小”或“選擇”來修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回一般測試界面，點擊“取消”則不保存本
次修改并返回一般測試界面。長按“啟動測試”開始測量，測試完成后自動顯示測試結果(如圖5—19)。測試結果自動保存，可點擊“打印”按鈕
打印本次測試結果。
注    意：每一種測試的具體參數設置和接線方法請查看第六章“參考接線”。
5.7、數據管理
在主菜單點擊“數據管理”進入數據管理界面（如圖5—20），點擊“數據查詢”進入數據存放菜單（如圖5—21）后，按上、下鍵移動光標至
想要查看的數據項目上，（儀器所保存的數據均是按照測量時間的先后所排列的，第000個數據即最新數據，第199個數據即最老數據。）再點擊
相應的數據，進入數據打印項目，在此菜單里面可以按上，下鍵翻頁至相應的數據序號上，可對數據進行打印操作。
點擊“U盤備份”進入數據拷貝界面后（如圖5—22），按照提示插入U盤，數據會自動拷貝存儲到U盤，拷貝完成會提示用戶拔出U盤（如圖5—23）。
5.8、參數設置
  時間設置：打開儀器后直接點擊“參數設置”（如圖5—24）進入時間設置界面。進入時間菜單（如圖5—25）后，點擊想要修改的時間數據項
目上，然后再按增加、減小鍵調整相應的“時” 、“分” 、“秒” ，最后點擊保存修改時間設置，點擊取消退出設置并返回主界面。 如果接
地檢測設置“開”，儀器沒有接地或者沒有接好，液晶屏左下角會顯示“接地錯誤…”，并且，光標會閃爍，測試的菜單就進不去，以免操作人
員啟動測試，有觸電危險。因此，一般不建議用戶把接地檢測設置為“關”，默認是打開檢測的。
※ 注：
所有圖片并非實物的全部描敘，請以實際儀器界面為主，僅做參考。
所有步驟在設置不當或想再次改變的情況下，均可按取消鍵返回上一步驟。

中試控股電力講解測量介質損耗角正切值tg 有何意義？

介質損耗角正切值又稱介質損耗因數或簡稱介損。測量介質損耗因數是一項靈敏度很高的試驗項目，它可以發現電力設備絕緣整體受潮、劣化變質以及小體積被試設備貫通和未貫通的局部缺陷。例如：某臺變壓器的套管，正常tg 值為0.5％，而當受潮后tg 值為3.5％，兩個數據相差7倍；

而用測量絕緣電阻檢測，受潮前后的數值相差不大。由于測量介質損耗因數對反映上述缺陷具有較高的靈敏度，所以在電工制造及電力設備交接和預防性試驗中都得到了廣泛的應用。中試控股電力講解變壓器、發電機、斷路器等電氣設備的介損測試《規程》都作了規定。

U盤導出，可在任意一臺PC機上通過我公司專用軟件，查看和管理數據
不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值
自激電源：AC 0V∽50V/15A 45HZ/55HZ 55HZ/65HZ 47.5HZ/52.5HZ 自動雙變頻

（2）高壓標準電容器的影響。現場經常使用的BR-16型標準電容器，電容量為50pF，要求tgδ＜0.1%。由于標準電容器經過一段時間存放、應用和運輸，本身的質量在不斷變化，受潮、生銹，忽視了這些質量問題，同樣會影響測試的數據。

例如，某變電所測試了一只110kV電容式變壓器套管，第一天測得tgδ值為0.4%，第二天測得的tgδ卻變成0.8%。而兩天測得的電容相近。經過分析比較，天氣、溫度、濕度、安放的位置和環境都一樣，主要是使用了兩只不同的標準電容器。經測試，第一天用的標準電容器本身的tgδ值為0.6%，第二天用的標準電容器本身的tgδ值為0.1%。

（3）試品電容量變化的影響。在用西林電橋測量電力設備絕緣狀況時，往往重視tgδ值，而容易忽視試品電容量的變化，從而產生一些事故。

例如，某變電所測試一臺套管為充膠型的35kV多油斷路器，測試結果是A1套管tgδ值為2.3%，電容量為180pF,A2套管tgδ值為2.4%,電容量為240pF，其他四只套管的測試數據同A2相近，測試結果tgδ值都符合標準要求。

同歷年數據比較，發現A1套管的電容量減小了60pF左右，這是個異常現象。馬上對該套管重新測試，并對斷路器進行解體分析，發現了A1套管下部嚴重漏膠，斷路器里的油表面發黑，及時消除了隱患，否則后果不堪設想。因此，為了檢出設備缺陷，在重視tgδ值變化的同時，也應重視電容量的變化。

（4）消除表面泄漏的方法。表2-46給出了LCLWD-220型電流互感器在不同空氣相對濕度下的tgδ測量值。

由表中數據可見，濕度對試品tgδ值的影響很大，主要是由于表面泄漏造成的。

為消除表面泄漏的影響，有人采用屏蔽環法測量tgδ值，這是完全錯誤的。因為試品加屏蔽以后，改變了試品的電場分布，導致相角的變化，造成了測量誤差。有人曾在試驗室里對35kV的電流互感器、110kV的電流互感器、110kV的變壓器套管在表面臟污沒有清除（即有表面泄漏影響）就裝在屏蔽環進行測量，tgδ值卻從不合格的數據一直變到很理想的數據。例如，110kV的變壓器套管做反接線測量，沒有裝屏蔽環時，tgδ值為4.3%；在導電桿附近的裙邊上依次加裝屏蔽環時，第一裙tgδ值為2.9%，第二裙tgδ值為1.9%，第三裙tgδ值為1.4%，第四裙tgδ值為0.7%，第五裙tgδ值為0.4%。tgδ的值越變越理想，而電容量變化幅值不打。正接法測試，結果也相似。可見，這種方法是不能采用的，否則不合格試品會變成合格試品。

消除表面泄漏影響的方法很多，主要有：

1) 在瓷套部分磁裙表面涂有機硅油或硅脂。

2) 在瓷套的部分磁裙表面涂石蠟，并用布擦勻。

3) 用電熱風將瓷套的部分磁裙表面吹干。
