中試控股技術研究院魯工為您講解：介質損耗因數tanδ測量裝置（實力大廠）

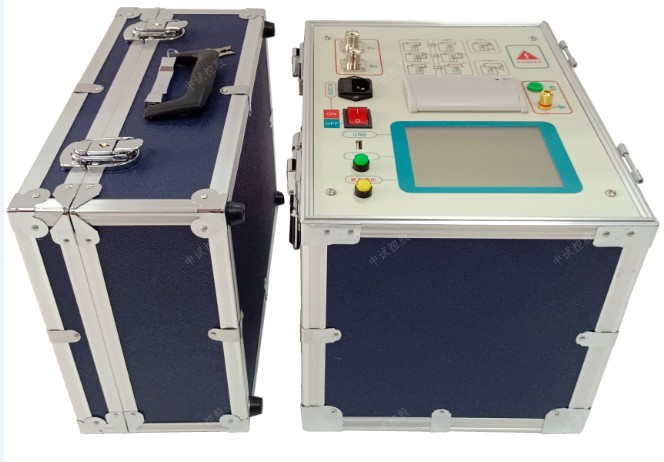

ZSDX-8000R高壓介質損耗測試裝置(CVT+絕緣電阻)

多重保護安全可靠儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。

儀器還具備設置接地檢測功能，確保不接地設備不允許操作啟動測試。
參考標準：DL/T 962-2005，DL/T 474.3-2018

高壓介質損耗測試裝置(CVT+絕緣電阻)：ZSDX-8000R 高壓介質損耗測試裝置是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。

儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后
用于被試品測試。頻率可變為50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。

該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。

儀器主要具有如下特點：
? 超大液晶中文顯示
操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全觸摸操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕
輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。
? 海量存儲數據
儀器內部配備有日歷芯片和大容量存儲器，保存數據200組，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
? 科學先進的數據管理
儀器數據可以通過U盤導出，可在任意一臺PC機查看和管理數據。
? 多種測試模式
儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試；在外標準外高壓正接法情況下可以做高電壓（
大于10kV）介質損耗。
? 不拆高壓引線測量CVT
儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。
? CVT反接屏蔽法測量C0
儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。
? 高速采樣信號
儀器內部的逆變器和采樣電路全部由數字化控制，輸出電壓連續可調。
? 多重保護安全可靠
儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。儀器還具備設置接地檢
測功能，確保不接地設備不允許操作啟動測試。現場誤接電源380V，具有報警功能，可保護儀器不損壞。
? CVT測試一步到位
該儀器還可以測試全密封的CVT（電容式電壓互感器）C1、C2的介損和電容量，實現了C1、C2的同時測試。該儀器還可以測試CVT變比和電壓角差。
? LCR全自動測量
全自動電感、電容、電阻測量，角度顯示。
? 絕緣電阻測試
儀器集成絕緣電阻測試模塊，可進行極化指數、吸收比以及絕緣電阻的測試。
主要技術參數
1使用條件 -15℃∽40℃ RH＜80%
2抗干擾原理 變頻法
3電    源 AC 220V±10% 允許發電機
4高壓輸出 0.5KV∽10KV 每隔0.1kV
精    度 2%
最大電流       200mA
容    量 2000VA
5自激電源 AC 0V∽50V/15A 單  頻   50.0HZ、60.0HZ
自動雙變頻
45.0HZ/55.0HZ   47.5HZ/52.5HZ
55.0HZ/65.0HZ   57.5HZ/62.5HZ
6分 辨 率 tgδ: 0.001% Cx: 0.001pF
7精    度 △tgδ:±(讀數*1.0%+0.040%)
△C x :±(讀數*1.0%+1.00PF)
8測量范圍 tgδ 無限制
C x 15pF ＜ Cx ＜ 300nF
10KV Cx ＜  60nF
 5KV Cx ＜ 150nF
  1KV Cx ＜ 300nF
CVT測試 Cx ＜ 300nF
9LCR測量范圍 電感L>20H（2kV）             電阻R>10KΩ（2kV）
LCR測量精度 1% 角度分辨率 0.01
10CVT變比范圍 10∽10000
CVT變比精度 1% CVT變比分辨率 0.01
11絕緣電阻 直流高壓0.5-10KV     精度：±（讀數×2%+10V）
100kΩ-1000GΩ時低于5%（試驗電壓不低于500V）
100GΩ-1000GΩ時為10%（試驗電壓不低于10000V）
12外型尺寸（主機(mm) 350（L）×270（W）×270（H）
外型尺寸(附件)(mm) 350（L）×270（W）×160（H）
13存儲器大小 200 組 支持U盤數據存儲
14重量（主機） 23.45Kg
重量（附件箱） 5.25Kg

清洗的步驟如下：

a.將油杯徹底拆開，依次用化學純的石油醚（餾程60～90℃）和苯清洗所有部件。

b.用丙酮對所有部件進行漂洗，然后用中性洗滌劑清洗。

c.將所有部件放在5%的磷酸三鈉的蒸餾水溶液中煮沸5分鐘，再用蒸餾水漂洗幾次。

d.把所有部件放在蒸餾水中煮沸至少1小時。

e.將所有部件放入溫度控制在105～110℃的烘箱內烘干，烘干時間不少于1小時。

f.待所有部件冷至不燙手時，組裝油杯。

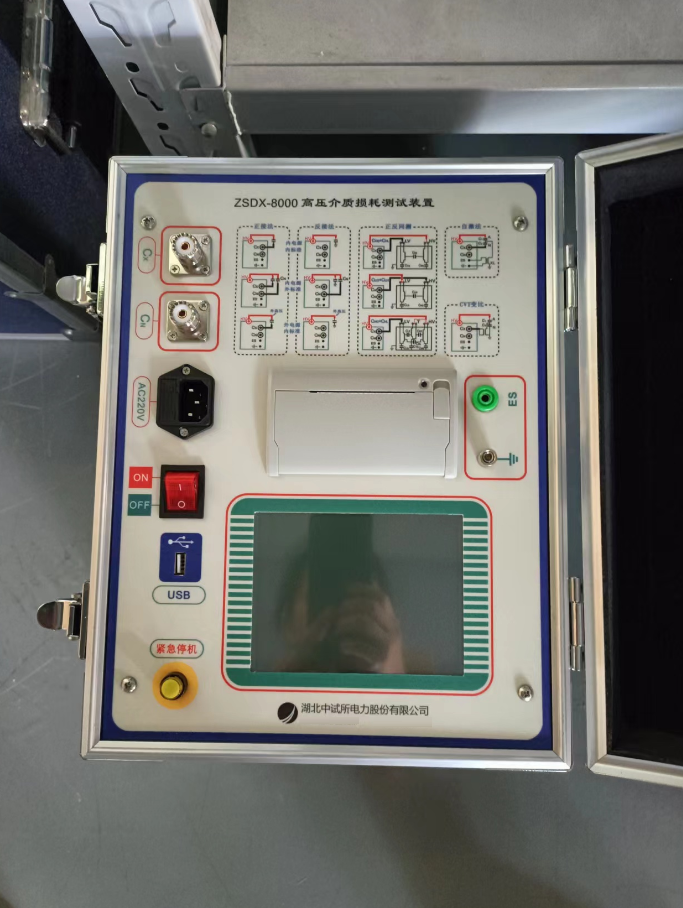

面板說明
1、緊急停機按鈕及高壓指示燈
2、U盤接口
3、總電源開關
4、AC220V電源輸入插座
5、Cn標準電容輸入插座
6、Cx試品輸入插座
7、觸摸顯示屏
8、接地接線柱
9、ES自激輸出
10、打印機
11、接線圖
12、高壓輸出HV插座
13、高壓線屏蔽接地端子

特種變壓器變比組別測試儀技術指標

?

產品簡介

特種變壓器變比組別測試儀



變比測試儀|變壓器變比測試儀|全自動變比測試儀-中試電力廠家



變壓器變比測試儀,變比測試儀,全自動變比測試儀,多功能變比測試儀



中試電力生產的變比測試儀又稱多功能變比測試儀、變壓器變比測試儀及全自動變比測試儀中試電力是變比測試儀廠家，變壓器變比測試儀及全自動變比測試儀是電力系統及變壓器廠家和鐵路電氣系統進行變壓器變比、組別、極性、以及角度測試的理想變比測試儀。



  特種變壓器變比組別測試儀是針對電力系統的三相變壓器、特別是Z型繞組變壓器、整流變壓器和鐵路電氣系統的斯科特、逆斯科特、平衡變壓器設計的。

  儀器輸入單相電源，由內部功率模塊產生三相電源或二相電源，輸出到變壓器的高壓側，然后高壓低壓同時采樣，最后計算出組別、變比、誤差、相位差。

  儀器采用大屏幕液晶顯示，全中文菜單及漢字打印輸出。

  儀器內置使用說明書，可隨時查閱。

  儀器可以通過USB口直接由上位機進行控制,完成設置測量上傳數據保存打印等操作。

  儀器操作十分方便，是電力系統、變壓器生產廠家和鐵路電氣系統理想的變壓器變比組別極性測試儀。



產品簡介



變比組別測試儀  特種變比測試儀  變壓器變比組別測試儀  電壓比測試儀  特種變壓器變比組別測試儀

產品特點



      1、真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%、對稱度優于0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。

      2、功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、相角值、誤差、分接位置、分接值等參數，可自動識別組號。

      3、相角測量功能：準確測量高、低壓側之間的相位角，可以對非整點的變壓器進行變比和角度的測量。

      4、六角圖顯示功能：測試結果以數字和六角矢量圖顯示，直觀的看出變壓器連接組別情況。

      5、盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。完全可以對沒有銘牌的變壓器進行變比和組號的測量。

      6、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。

      7、同時具有匝數比測量和運行電壓變比測量兩種功能，運行變比能更真實的反映變壓器在實際運行的情況下，電壓變比的實際數值。

      8、抗振性好：品接插件的使用增強了抗振性能。

      9、 采用5.6寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩。

      10、 本儀器所用的測試源是數字合成的標準正弦數字源，失真度小于0.1%，不受工作電源質量的影響。

      11、攜帶方便：體積小，重量輕。

      12、可選裝高容量鋰離子充電電池，現場無需任何電源即可完成測試工作，一次充滿可以連續進行800次以上的測量。



技術參數



      1、變比測量范圍：0.8~10000。

      2、測量速度快：1分鐘內完成三相測試。

      3、測量精度： 高壓側電壓的測量精度0.05%

                           低壓側電壓的測量精度0.1%

                           相角測量精度：0.1°

                           變比測量精度 0.1%（0.8－3000）

                           0.2%（3000－10000）

                           根據用戶要求可訂制全量程0.1級的設備

      4、攜帶方便、適合野外作業。

      5、重量：3Kg

全自動變壓器變比組別測試儀電科院推薦

產品簡介

變壓器變比組別測試儀又稱變壓器變壓器變比組別測試儀，變壓器變比組別測試儀是電力系統及變壓器廠家和鐵路電氣系統進行變壓器變比測試、組別測試、極性測試、以及角度測試的理想測試儀。該變壓器變比組別測試儀自動產生幅值穩定、相位恒定的三相、兩相、或單相標準電源。變壓器變比組別測試儀



名稱：變壓器變比組別測試儀、變壓器變壓器變比組別測試儀

變壓器變比組別測試儀又稱變壓器變壓器變比組別測試儀，變壓器變比組別測試儀是電力系統及變壓器廠家和鐵路電氣系統進行變壓器變比測試、組別測試、極性測試、以及角度測試的理想測試儀。該變壓器變比組別測試儀自動產生幅值穩定、相位恒定的三相、兩相、或單相標準電源。
