中試控股技術研究院魯工為您講解：10倍頻電源感應試驗裝置（中試大廠）

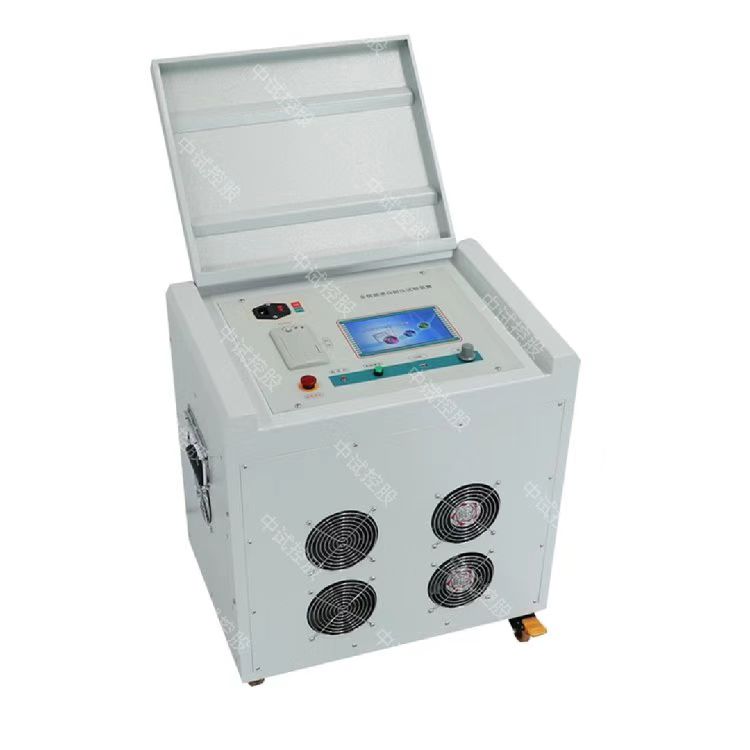

ZSDBF-5KVA多倍頻感應耐壓試驗裝置

不僅可做互感器感應耐壓試驗，還可兼做伏安特性試驗。
配合高阻抗電容分壓器，能直接監測一次側的高壓自動完成感應耐壓試

參考標準：DL/T 848.4-2004

多倍頻感應耐壓試驗裝置：ZSDBF-5KVA多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗我中試控股的感應耐壓試驗裝置采用微機控制

中試控股結合先進的變頻及高速采樣技術設計制造，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。

儀器采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。

ZSDF多倍頻電源試驗裝置輸出即為正弦波，波形失真度小,波形畸變率 ＜3％。不同于其他類型的變頻電源裝置，脈寬調制型變頻電源輸出為方波，輸出經過波形整形而成的正弦波。

多倍頻電源試驗裝置體積小，波形好，裝配方便，操作簡便。多倍頻電源試驗裝置的核心組件——變頻電源柜采用高性能微處理器控制，全中文菜單顯示，具有自動化程度高，保護迅速可靠，人機界面友好等優點。

多倍頻電源試驗裝置雖安裝操作簡便，但誤操作仍會引起意外事故。因此在使用前請務必仔細閱讀本使用說明，以免對被試品及試驗裝置造成不必要的損壞。

裝置容量：5kW
輸入電壓：AC，三相，380V±10%。
電源頻率：50Hz。
輸出電壓：0 ～400V

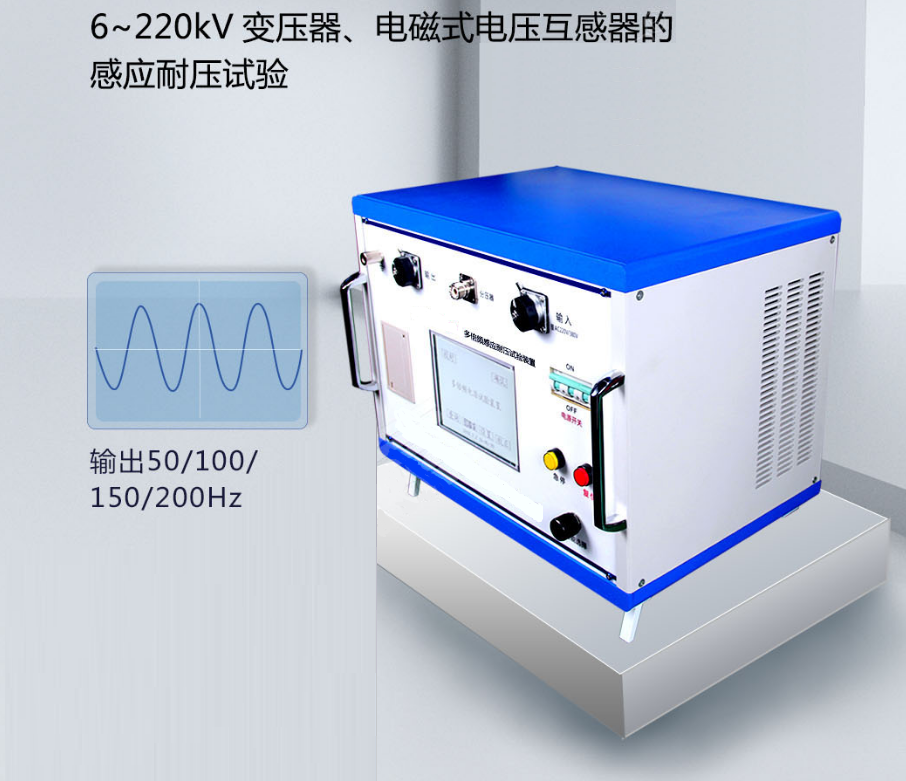

輸出頻率：50Hz，100Hz，150Hz，200Hz（可選）。
波形畸變率：<3%。
保護功能：對被試品具有過流 、過壓及試品閃絡保護 (見變頻電源部分)；
5kW/380V  1臺
額定輸出容量：5kW
工作電源：380±10%V（三相），工頻
輸出電壓：0 –400V， 單相，
額定輸入電流：25A
額定輸出電流：25A
噪聲水平 ：≤50dB
重  量：約12kg；

變壓器和互感器的感應耐壓試驗是中試控股保證產品質量符合標準的一項重要試驗。變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。

縱絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗。
電壓互感器（PT）是電力系統中的關鍵設備，中試控股感應耐壓試驗是保證產品質量符合標準的一項重要試驗。

PT繞組的匝間、層間、段間及相間的縱絕緣感應耐壓試驗，則是PT絕緣試驗中的重要項目，縱絕緣試驗需通過變頻電源裝置施加試驗電壓，進行耐壓試驗。對PT進行感應耐壓試驗可幫助工作人員及時發現問題，避免造成嚴重后果。

電子式多倍頻發生器還有很多其他的優點。儀器核心部分使用變頻調節器，采用電力電子技術，試驗數據更加精確。儀器的其他功能，比如參數預置、保護設置、頻率選擇、電壓調節控制等也都全部采用數字控制技術，使得實驗人員的工作負擔大大降低，工作效率更高效。

儀器內部為計算機控制，存儲容量可達3200組試驗數據。并且采用觸摸式操作方式，配備熱敏打印機進行數據打印功能。除此之外，儀器的外置LC濾波回路，可以保證波形畸變率在指標范圍內。外置帶抽頭的補償電感，以補償被試設備的電容電流，提高裝置的帶負載能力。

ZSDBF-5KVA多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗；

中試控股考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

中試控股技術博士為您解答：電源技術對電子變壓器的要求，像所有作為商品的產品一樣，是在具體使用條件下完成具體的功能中追求性能比好。有時可能偏重和成本，有時可能偏重效率和性能。現在，輕、薄、短、小成為電子變壓器的發展方向，是強調降低成本。從總的要求出發，可以對電子變壓器得出四項具體要求：使用條件，完成功能，提高效率，降低成本。高壓語音核相器的絕緣管采用高性能絕緣材料，相位校驗儀表采用塑料外殼配合活動支架，可方便地將相位校驗儀在絕緣管上靈活地改變觀看角度，使用安裝簡便易行。

       使用條件

        中試控股技術博士為您解答：電子變壓器的使用條件，包括兩方面內容：可靠性和電磁兼容性。以前只注意可靠性，現在由于環境保護意識增強，必須注意電磁兼容性。

        可靠性是指在具體的使用條件下，電子變壓器能正常工作到使用壽命為止。一般使用條件中對電子變壓器影響大的是環境溫度。決定電子變壓器受溫度影響強度的參數是軟磁材料的居里點。軟磁材料居里點高，受溫度影響小；軟磁材料居里點低，對溫度變化比較敏感，受溫度影響大。例如錳鋅鐵氧體的居里點只有215℃，比較低，磁通密度、磁導率和損耗都隨溫度發生變化，除正常溫度25℃而外，還要給出60℃，80℃，100℃時的各種參數數據。因此，錳鋅鐵氧體磁芯的工作溫度一般限制在100℃以下，也就是環境溫度為40℃時，溫升必須低于60℃。鈷基非晶合金的居里點為205℃，也低，使用溫度也限制在100℃以下。鐵基非晶合金的居里點為370℃，可以在150℃～180℃以下使用。高磁導坡莫合金的居里點為460℃至480℃，可以在200℃～250℃以下使用。微晶納米晶合金的居里點為600℃，取向硅鋼居里點為730℃，可以在300℃～400℃下使用。

        中試控股技術博士為您解答：電磁兼容性是指電子變壓器既不產生對外界的電磁干擾，又能承受外界的電磁干擾。電磁干擾包括可聽見的音頻噪聲和聽不見的高頻噪聲。電子變壓器產生電磁干擾的主要原因是磁芯的磁致伸縮。磁致伸縮系數大的軟磁材料，產生的電磁干擾大。鐵基非晶合金的磁致伸縮系數通常為大（27～30）×10－6，必須采取減少噪聲抑制干擾的措施。高磁導Ni50坡莫合金的磁致伸縮系數為25×10－6，錳鋅鐵氧體的磁致伸縮系數為21×10－6。以上這3種軟磁材料屬于容易產生電磁干擾的材料，在應用中要注意。3％取向硅鋼的磁致伸縮系數為（1～3）×10－6，微晶納米晶合金的磁致伸縮系數為（0.5～2）×10－6。這 2種軟磁材料屬于比較容易產生電磁干擾的材料。6.5％硅鋼的磁致伸縮系數為0.1×10－6，高磁導Ni80坡莫合金的磁致伸縮系數為（0.1～0.5）×10－6，鈷基非晶合金的磁致伸縮系數為0.1×10－6以下。這3種軟磁材料屬于不太容易產生電磁干擾的材料。由磁致伸縮產生的電磁干擾的頻率一般與電子變壓器的工作頻率相同。如果有低于或高于工作頻率的電磁干擾，那是由其他原因產生的。
