中試控股技術研究院魯工為您講解：GIS電磁式電壓互感器多倍頻感應耐壓裝置（電科院）

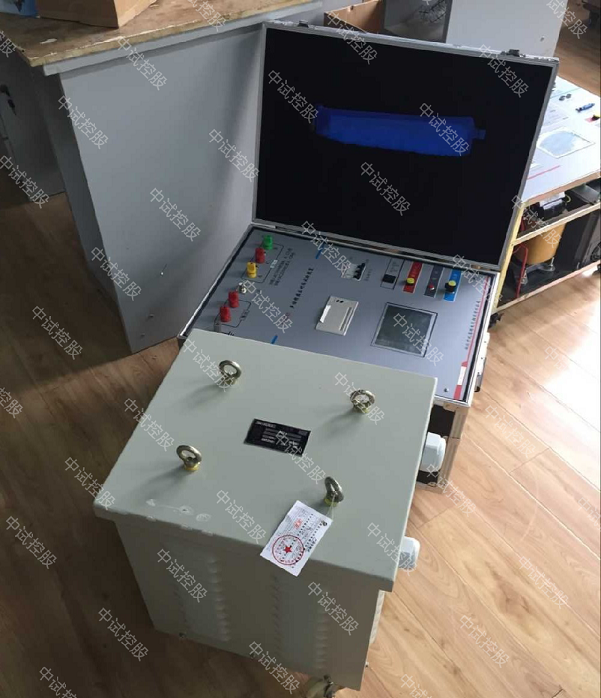

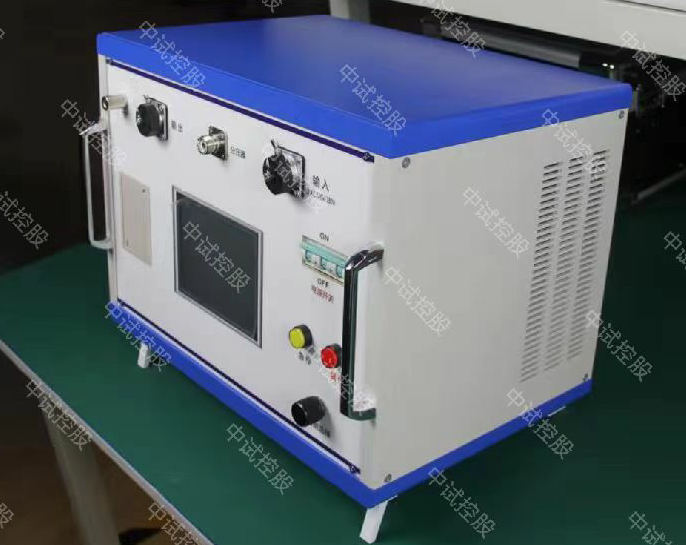

ZSDBF-5KVA多倍頻感應耐壓試驗裝置

不僅可做互感器感應耐壓試驗，還可兼做伏安特性試驗。
配合高阻抗電容分壓器，能直接監測一次側的高壓自動完成感應耐壓試

參考標準：DL/T 848.4-2004

多倍頻感應耐壓試驗裝置：ZSDBF-5KVA多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗我中試控股的感應耐壓試驗裝置采用微機控制

中試控股結合先進的變頻及高速采樣技術設計制造，比傳統的三倍頻發生器效率高，輸出電壓穩定，測量精度高，重復性好，并且可以實現自動升壓、升壓至設定值后自動計時、計時完成后自動降壓的功能，操作極其簡單。

儀器采用背光式大屏幕液晶顯示，全中文操作界面，帶實時時鐘和微型打印機。儀器采用一體化結構，重量輕，便于攜帶。

什么是感應耐壓測試儀？
感應耐壓試驗是指給變壓器規定的繞組外施一電壓，該電壓不低于2倍的額定電源電壓，頻率不小于2倍低額定頻率；要求在該電壓按規定持續的時間內繞組無灼熱、飛狐、擊穿或損傷等跡象；

要求感應耐壓試驗前后額定工作電源下的空載電流和功耗無明顯的變化。根據國家試驗標準，對電力變壓器及電壓互感器感應試驗電壓大致2-3倍工作相電壓考慮。

眾所周知，變壓器在額定頻率，額定電壓下，鐵芯接近飽和，若用工頻電源在被試變壓器繞組兩端施加大于額定電壓的試驗電壓，則空載勵磁電流會急劇增加，達到不可允許的程度。變壓器、互感器感應耐壓試驗是檢驗該產品是否符合國家標準的一項重要試驗。

裝置容量：5kW
輸入電壓：AC，三相，380V±10%。
電源頻率：50Hz。
輸出電壓：0 ～400V
輸出頻率：50Hz，100Hz，150Hz，200Hz（可選）。
波形畸變率：<3%。
保護功能：對被試品具有過流 、過壓及試品閃絡保護 (見變頻電源部分)；
5kW/380V  1臺
額定輸出容量：5kW
工作電源：380±10%V（三相），工頻
輸出電壓：0 –400V， 單相，
額定輸入電流：25A
額定輸出電流：25A
噪聲水平 ：≤50dB
重  量：約12kg；

主要特點：
一機多用       不僅可做互感器感應耐壓試驗，還可兼做伏安特性試驗。
防止容升       配合高阻抗電容分壓器，能直接監測一次側的高壓自動完成感應耐壓試驗。
操作簡單       加壓可分全自動加壓和手動加壓，可選30Hz～200Hz頻率范圍恒壓輸出。
保護全面       儀器具有完善的過壓和過流保護功能，且均可由用戶設定。
顯示清新       中試控股采用背光式大屏幕液晶屏，顯示清晰，操作界面簡單明了。
打印快速       儀器內裝微型高速熱敏打印機，可快速打印顯示內容。
實時時鐘       能記錄測量的日期和時間，并在液晶屏上顯示當前時間。
數據存儲       可存儲92組數據，存滿后還可覆蓋。
抗震性能       中試控股采用抗震設計，長途運輸中的顛簸不會損壞儀器。

ZSDBF-5KVA多倍頻感應耐壓試驗裝置實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗，中試控股滿足35kV及以下電壓等級互感器的感應耐壓試驗；

中試控股考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

中試控股電力講解按用途分類，整流變壓器分為冶金、化工和牽引用三大類。它們在調壓方式、調壓范圍和二次側相電壓上有所區別，共同特點是二次電壓低、電流大。為了提高整流效率，二次側的相數一般不少于三相，有時采用六相、十二相或者加移相線圈。

    四象限整流變壓器與普通變壓器除結構上有所區別外，在負載特性上也不相同。電力變壓器的二次負載一般認為是恒定阻抗，輸出電流為正弦波形。四象限整流變壓器由于整流器的整流作用，每個陽極僅在每個周波內的部分時間導電。因此整流變壓器的二次側各相輸出電流的時間，也是僅在每周波內的部分時間，所以整流變壓器線圈中的工作電流波形是不規則的非正弦波形。這個非正弦波電流所產生的漏抗電壓降，會影響整流變壓器二次側的端電壓，因而也就影響整流器直流電壓的特性。



    中試控股電力講解現代硅整流、硅可控整流元件得到了迅速的發展，生產了大功率可控硅元件，平面型可控硅和各類雙向可控硅元件，并廣泛地應用于生產實踐中。由于硅元件整流效率高、體積小，重量輕和運行維護簡單等許多優點，硅整流器將逐漸取代汞弧整流器。&dot; 硅整流元件要求整流變壓器大范圍調壓和無級調壓的特性，這樣就出現有載調壓和電抗器調壓的整流變壓器，有時將整流變壓器和整流元件合在一起成為大型的整流裝置。 整流變壓器因用途不同采取多種接線方式，不同接線方式，對于變壓器二次側相電壓、電流及變壓器一次側容量都有影響。當我們已確定直流側的參數后，就可考慮變壓器的接線方式和容量等問題。為了簡便起見，忽略變壓器的勵磁電流、變壓器阻抗和電弧壓降。



   一.基本整流線路



    當變壓器二次線圈a端為正時，整流元件D導電，電阻R有電流通過;過了半個周期a端為負時，D截止，沒有電流通過，所以變壓器二次線圈中的電流僅在半個周期內流過。同樣電阻上的電流也僅在半個周期內存在著，故稱單相半波線路。其電阻兩端整流后的平均電壓可寫成下式



    為了獲得平直的輸出電壓和提高變壓器的利用率，常采用三相橋式整流線路。由于線路多加了三個元件，所以變壓器二次線圈的電流沿二個方向流通，三相橋式整流相當于六相有中點引出的整流線路。



    大型整流設備，有時采用變壓器按星形一雙重曲折連接的三相整流線路，也稱三相叉形連接的整流線路。這種線路的顯著特點是外特性曲線平穩，無剩余磁勢。常作為牽引用直流電源，如電車、電氣火車等。不考慮變壓器的漏抗、損耗和電弧壓降時變壓器二次側有三個接成星形的連接組，共有9個線圈。其中三個相接在中點。的線圈內的電流和其他6個線圈的電流有所區別。

二.整流變壓器的容量和利用系數



    中試控股電力講解整流變壓器的標準容盈越接近直流側輸出的容址，則說明變壓器利用系數越高。利用系數的高低，決定于變壓器的接線方式。



    基于上述，可以看出整流變壓器的容量和整流線路的接線方式有關，整流變壓器的運行狀態和普通變壓器不同，‘因二次線圈中流過的電流有直流分童。這種情況對變壓器漏磁通和附加損耗均有影響。



    應當指出，整流回路輸出的直流電壓，不是純的直流，其波形在某種程度上是脈動的。也就說有交流成分，顯然相數越多，直流電壓的脈動就越小。一般實際應用的整流線路相數最多不超過12相，為了減小直流電壓的脈動，在整流回路中串聯著濾波電抗器及并聯電容器，這樣可以使整流后的電壓接近純的直流。



    在三相整流線路中，二次線圈的利用系數，三相半波的，K= 0.67，而六相半波的，K= 0.55，都不高，所以工業用整流變壓器均采用三相橋式和雙Y帶平衡電抗器的整流線路。



    三.重疊現象、電弧壓降、電阻壓降



    上面我們討論整流變壓器時都認為是理想工作狀態，沒有考慮變壓器漏抗電壓，以及整流回路中的各種電壓降。實際應用中，不管那一種整流線路，均存在變壓器的漏抗和電壓降落，由于這些因素的存在，將影響到整流回路中的一些參數。
