中試控股技術研究院魯工為您講解：10kv電纜終端頭測試裝置

ZSBP-44kVA/44kV變頻串聯諧振耐壓試驗裝置

11kV/300mm2電纜1km交流耐壓試驗，電容量≤0.3755uF，試驗頻率30-300Hz，試驗電壓28kV，試驗時間5min。
10kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min。

參考標準：DL/T 849.6-2016，DL/T 474.4-2018

變頻串聯諧振耐壓試驗裝置：ZSBP系列變頻串聯諧振耐壓試驗裝置，中試控股采用調節電源頻率的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，因其所需電源功率小、設備重量輕體積小在國內外得到了廣泛應用，

是當前高電壓試驗的新方法和潮流。不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，

這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且不會出現任何恢復過電壓。

被試品是否被穿可按下述各種情況進行判斷：
1、根據試驗時接入的表計進行分析，一般情況下，若電流表突然上升，則表明被試品擊穿（過流繼電器動作，自動跳閘）。但當被試品的容抗XC  與試驗變壓器的漏抗 XL之比不大于2時，雖然被試品擊穿，電流表指示也不會發生明顯的變化，有時還可能出現電流表指示反而下降的情況。
若出現這種情況，應根據在高壓側的測量電壓裝置高壓側的電壓，被試品若擊穿，其電壓表只是要突然下降，而在低壓側測量的電壓表也要下降，但有時很不明顯。
2、根據試驗控制回路的狀況進行分析。若過流繼電器整定值適當，則被試品擊穿時過流繼電器動作，電磁開關即跳閘。若整定值過小，可以在升壓過程中因被試品的電容電流過大而使過流繼電器動作而跳閘。
3、根據被試品狀況進行分析。試驗過程中，如被試品發出響聲、斷續放電響聲、冒煙、產生氣體、有焦臭味、及燃燒等都是不能容許的，應查明原因。如查明這種情況來自被試品絕緣部分，則可以認為被試品存在問題或已確實被。

ZSBP-44kVA/44kV變頻串聯諧振耐壓試驗裝置主要技術參數
1.額定容量：44kVA
2.額定電壓：22kV；44kV
3.額定電流：2A；1A
4.測量精度：系統有效值1.5級
5.工作頻率：30-300Hz
6.裝置輸出波形：正弦波
7.品質因素：裝置自身Q≥30(f=45Hz)
8.波形畸變率：輸出電壓波形畸變率≤1%
9.輸入電源：單相220或三相380V電壓，頻率為50Hz
10.工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘
11.溫    升：額定負載下連續運行60min后溫升≤65K
12.保護功能：過壓、過流、零位啟動、系統失諧（閃絡）等保護功能
13.環境溫度：－20℃-55℃
14.相對濕度：≤90%RH
15.海拔高度:≤3000米

ZSBP-44kVA/44kV變頻串聯諧振耐壓試驗裝置中試控股系統配置參數

(一)變頻電源ZSXZ-4kW                                      1臺

1)額定輸出容量：4kW

2)工作電源：220/380±10%V（單/三相），工頻

3)輸出電壓：0–400V

4)額定輸入電流：10A

5)額定輸出電流：10A

6)電壓分辨率：0.01kV

7)電壓測量精度：1.5%

8)頻率調節范圍：30–300Hz

9)頻率調節分辨率：≤0.1Hz

10)頻率穩定度：0.1%

11)運 行 時 間：額定容量下連續60min

(二)激勵變壓器ZSJL-3kVA

1)額定容量：3kVA

2)輸入電壓：0-400V

3)輸出電壓：1.5/3kV

4)結    構：干式

6)重    量：約35kg

(三)高壓電抗器ZSDK-22kVA/22kV

1)額定容量：22kVA;

2)額定電壓：22kV

3)額定電流：1A

4)電 感 量：110H/單節

5)品質因素：Q≥30 (f=45Hz)

6)結    構：干式

(四)電容分壓器ZSFY-3000pF/50kV

1)額定電壓：50kV

2)高壓電容量：3000pF

3)介質損耗：tgσ≤0.5%

4)分 壓 比：1000：1

5)測量精度：有效值1.5級

6)重    量：約8kg

(五)ZSBP-44kVA/44kV變頻串聯諧振耐壓試驗裝置補償電容器ZSBC-20000pF/40kV

1)額定電壓：40kV；

2)高壓電容量20000pF；

3)重量：8kg；

一般應考慮以下幾個因素：
1、在被試品上可能產生過電壓的數值、持續時間及其次數。如被試品遭受較高過電壓的可能性極小，則可不必采用過高的試驗電壓；如被試品（如直接與架空線連接的發電機）可能遭受到較高的過電壓時，則應適當提高試驗電壓的數值。
2、電氣設備設計時采用的絕緣水平。
3、設備絕緣的狀況。設備在運行中由于各種條件的影響，使絕緣逐步劣化，絕緣性能下降，故在確定試驗電壓時，應考慮到絕緣損傷的程度和運行年限。例如，運行中設備的試驗電壓應為出廠時的75%~90%。

如何選擇合適的變頻串聯諧振耐壓試驗裝置？
為了選對規格，請?zhí)峁┮韵录夹g(shù)參數
1、電力變壓器：電壓等級，大容量，試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量；
2、電力電纜：電壓等級，大長度，截面積；
3、發電機、電動機：電壓等級（出口電壓或稱工作電壓），試驗電壓（耐壓值）單相對地電容量范圍（如0.2-0.55uF等）；
4、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（耐壓值）；
5、CVT效驗：電壓等級或稱工作電壓，試驗電壓（耐壓值）電容量范圍（如0.005-0.02uF）。

什么是串聯諧振？
由于電力預防試驗大多是對于大容量和高電壓的電氣設備，建議采用工頻耐壓進行絕緣性能的檢測，也就是剔除了采用直流高壓發生器對于電氣設備絕緣性能檢測的使用要求，雖兩者都屬于破壞性試驗；

但經過長期的研究，采用工頻耐壓的方式相對于直流耐壓穩定性，安全性要好，由于電氣設備的容量大，電壓高，往往像油浸式試驗變壓器一類的工頻耐壓設備無法滿足測試要求，在國內，為了達到這一目的，基本通過變頻串聯諧振來實現測量。
變頻串聯諧振，“變頻”在串聯諧振電路中，通過調整可變的頻率范圍產生諧振條件，“串聯”是指在整個電路中的鏈接方式，串聯時，電壓相加，電流不變，“諧振”是指的諧振電路，組合起來就是我們常說的串聯諧振試驗裝置。

說起變頻串聯諧振想必大家都知道，但是變頻串聯諧振有什么特性?實際使用中怎么解決?今天我們就一起來看一下。

一、變頻串聯諧振主要特性：

1、防止短路電流過大而燒壞故障點。在諧振的狀態中，當樣品的絕緣弱點被打破時，電路立即發生失諧，電路電流迅速下降到正常測試電流的1/Q。擊穿電流與并聯諧振或常規測試變壓器有數百倍的不同。

2、沒有恢復過電壓。當被擊穿閃絡發生時，由于諧振條件的損失，高壓會立即消失，電弧會立即熄滅，器件的保護電路會移動，輸出會被切斷。

3、很大程度減小了變頻串聯諧振的重量和體積。不僅省去了大功率調壓器和常用大功率試驗變壓器，而且諧振勵磁電源只需要試驗容量的1/Q，大大降低了系統的重量和體積。一般為一般試驗設備的1/5-1/10。

4、改善輸出電壓波形。諧振電源是一種諧振濾波電路。變頻串聯諧振可以改善輸出電壓波形畸變，獲得優良的正弦波，有效防止諧波峰值引起的假擊穿。

5、串聯諧振變換器的供電能力大大降低。在整個系統中，電源只需提供系統的部分有功功耗，因此實驗所需的功率僅為實驗容量的1/Q。

二、串聯諧振實際使用中的解決方案

1、串聯諧振的困難有什么?

首先，串聯諧振的歷史是20世紀60年代和70年代最流行的串聯諧振變換器，只要給出合適的死區時間，就可以實現良好的軟開關變換。現代數控技術為這種經典的轉換電路增添了許多活力。串聯諧振具有以下三個問題：ZCS頻率跟蹤控制、ZVS死區跟蹤控制、ZCS_ZVS交替跟蹤控制。那么，解決串聯諧振技術難題的好辦法是什么呢?

2、解決方案

并聯諧振和串聯諧振的諧振試驗由變頻電源、勵磁變壓器、高壓電抗器和電容電壓組成，由變頻電源、勵磁變壓器、高壓電抗器和電容電壓組成。

變頻電源的功能：將普通電源改為頻率可調，電壓連續可調，集操作、保護、控制、監控功能于一體。

勵磁變壓器的作用是提高變頻電源的輸出電壓，同時隔離高低壓。

高壓電抗器的特性：與試驗有關的共振條件。

分壓器的作用：測量調節器上的高電壓和低電壓，同時補償電容。

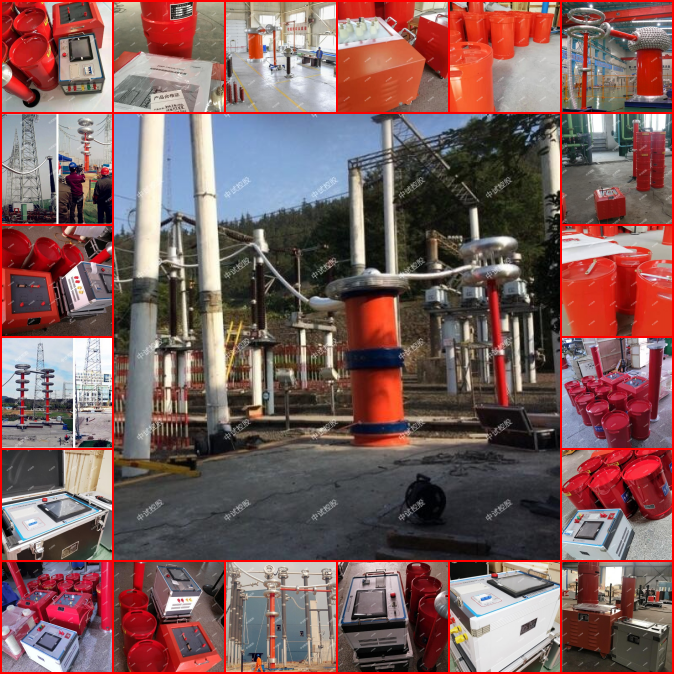

3、應用范圍

串聯諧振與并聯諧振特點顯著，應用于電力、冶金、石油、化工、鐵路、發電等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗，比如：電力電纜、GIS開關、變壓器等，例如

(1)、6KV-500KV高壓交聯聚乙烯電纜的交流耐受電壓;

(2)、發電機的交流耐壓;

(3)、GIS和開關的交流耐壓;

(4)、500 kV變壓器工頻耐壓;

(5)、其它電力高壓設備如母線、套管、變壓器等的交流耐壓。

對于變頻串聯諧振的特性和實際使用中的解決方案就介紹到這里，希望可以幫到大家!
