中試控股技術研究院魯工為您講解：母線交流耐壓試驗機

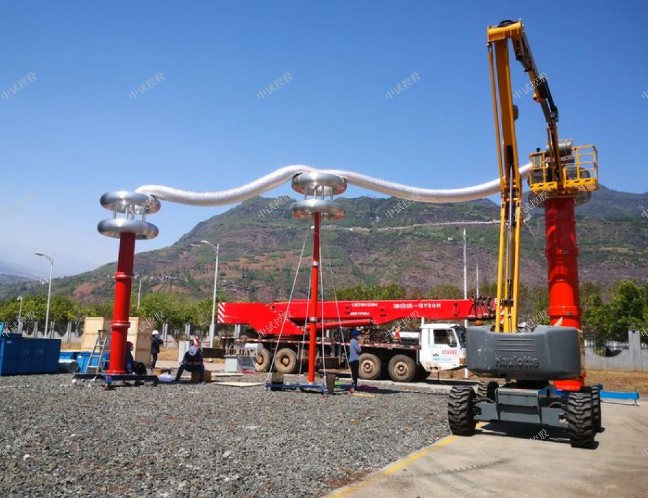

ZSBP-600KVA/400KV變頻串聯諧振技術標準配置

110KV電纜,S=300mm2 500m

220KV電纜,S=500mm2 300m

110KV.220KV開關，變壓器.刀閘試驗。

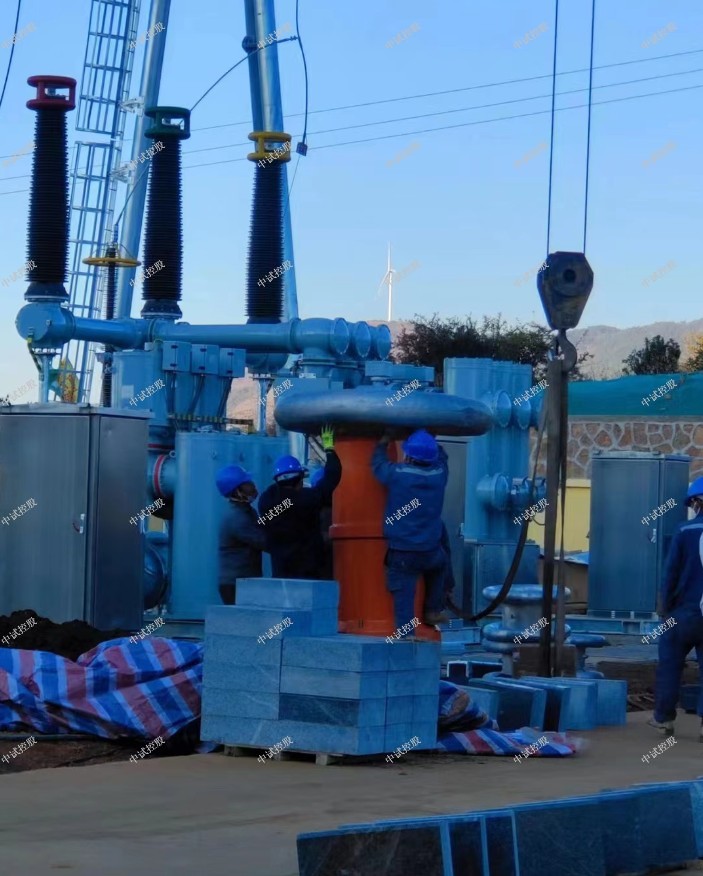

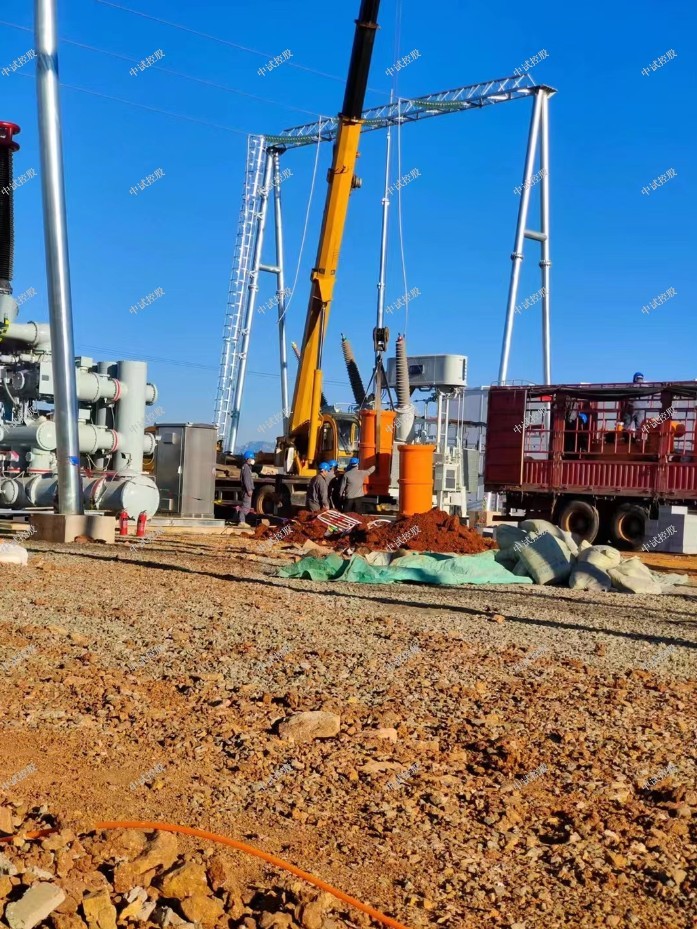

110KV.220KV開關、主變，GIS試驗。

參考標準：DL/T 849.6-2016，DL/T 474.4-2018

變頻串聯諧振技術標準配置：ZSBP系列變頻串聯諧振耐壓試驗裝置，中試控股采用調節電源頻率的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，因其所需電源功率小、設備重量輕體積小在國內外得到了廣泛應用，

是當前高電壓試驗的新方法和潮流。不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，

這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且不會出現任何恢復過電壓。

ZSBP-600KVA/400KV變頻串聯諧振技術標準配置

1.變頻串聯諧振試驗裝置以調整輸出頻率激發串聯諧振.

2.變頻串聯諧振耐壓成套裝置包括以下基本部件：

變頻電源、勵磁變壓器、高壓電抗器、電容分壓器及附件等。

中試控股以下環境條件下能夠不影響正常試驗：

溫度范圍：—10～45℃

海拔高度：≤2000m 相對溫度：≤90%

3.3系統技術參數如下：

a、輸出電壓波形：正弦波，波形畸變率≤0.5%

b、輸出分辨率：0.1HZ

c、輸出頻率范圍：30～300 HZ

d、額定負載下連續運行時間：30min,且各部件溫升≤35K

e、品質因數：30～300

f、不穩定度：0.01%

g、系統測量精度：1.0級

h、輸入工作電源：380V、50HZ

i、系統噪聲：≤60分貝

3.4系數使用功能：

a、具備手動試驗/自動調諧/自動試驗三種模式，并可任意切換。

b、具備大屏幕顯示，可指示：輸出電壓(有效值)及輸出頻率等。

c、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

d、具備過壓、過流保護功能，并可任意整定設置。

e、具備放電保護功能，在高壓發生閃絡時，可自動降電源，同時可以提示“電保護”及相關信息。

f、具備掉電保護功能。

g、具備過熱保護功能。

h、具備零值保護功能，系統和變頻電源只能零啟動、零退出。

i、具備各種數據打印功能。

j、具備系統故障自診斷功能。

三、本裝置特點：

1、主機保護功能齊全，有過流、過壓、閃絡、過熱、零值升壓、掉電保護等功能，出廠前經滿負載試驗合格。

2、勵磁變壓器箱為雙層鋁塑結構，美觀輕巧。高壓側圈為三組線圈，且線圈有原件過壓保護。

3、電抗器可任意組合串聯或并聯。

串聯諧振在電力系統中應用的優點：

1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。

2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10。

3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。

4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。

二、我公司調頻諧振裝置主要功能及其技術特點：

1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。

2、整個裝置單件重量很輕，便于現場使用。

3、裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。

工作模式為：全自動模式、手動模式、自動調諧手動升壓模式.

4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。

5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。

6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

簡易讀懂：變頻串聯諧振耐壓試驗裝置可以做什么?

變頻串聯諧振成套耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗，主要針對電力電纜、變壓器、斷路器/開關、開關柜、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、接觸器、配電箱、絕緣材質、變電站系統的交流耐壓試驗，對被測試品做承受過電壓預防交流試驗和交接交流試驗。

變頻串聯諧振耐壓試驗裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。

元器件（純進口）：功率器件：德國英飛凌，模塊：日本富士IGBT，芯片：英特爾等

采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。

采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在小重量下確保儀器穩定和安全。

如何選擇合適的變頻串聯諧振耐壓試驗裝置？

為了選對規格，請?zhí)峁┮韵录夹g(shù)參數

1、電力變壓器：電壓等級，大容量，試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量；

2、電力電纜：電壓等級，大長度，截面積；

3、發電機、電動機：電壓等級（出口電壓或稱工作電壓），試驗電壓（耐壓值）單相對地電容量范圍（如0.2-0.55uF等）；

4、開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（耐壓值）；

5、CVT效驗：電壓等級或稱工作電壓，試驗電壓（耐壓值）電容量范圍（如0.005-0.02uF）。

串諧計算

為了用戶更好更快的完成試驗，多用計算公式可以節約時間和少帶設備

注意事項及常見問題

1、高壓試驗請注意安全，嚴格按照高壓試驗的規范來操作。檢查/修改試驗接線時，請先關閉本系統，并切斷電源。

2、串聯諧振系統支持的最高電壓為800Kv，實際能夠升到的高壓由激勵變壓器決定，請根據試驗電壓調換合適的激勵變壓器。

3、如果開機后發現變壓器發出非正常聲音，請立即關閉本系統并切斷電源，檢查變壓器接線是否正確。

4、正常“停機”采用逐步降壓停機的方式，保護停機直接快速停機，遇到緊急情況可以直接斷開空開直接關機。

5、如果自動掃頻失敗，請檢查接線或重設掃頻范圍。

6、本系統試驗電壓為峰值采樣（國標要求），如果系統顯示的高壓跟萬用表顯示的高壓差別大，請檢查“試驗參數”中的“分壓變比”是否正確填寫。

變頻電源有如下幾個顯著的特點：

?       波形為脈寬電壓調節的方波。

?       內部由ARM控制，操作功能得到優化,操作簡單。

?       自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

?       自動試驗，用戶可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。

?       耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示用戶電壓異常波動，由用戶根據試驗情況進行操作。

?       實時顯示試驗狀態，用戶可根據試驗狀態進行相應操作。

?       強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。

?       試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

?       數據查詢功能,根據試驗日期查詢以往的試驗數據。

電纜基本參數及耐壓試驗要求

10kV/240mm2電纜500m，電容量≤0.17μF，試驗頻率為30-300Hz，試驗電壓22kV。

10kV/180mm2電纜1000m，電容量≤0.31μF，試驗頻率為30-300Hz，試驗電壓22kV。

 1、風扇不能啟動：

       急停、故障保護、失諧保護后，沒有按“故障復位”；

       內部溫度過高，功率元件熱保護；

       排除方法：關斷儀器電源，將儀器靜置30分鐘左右，重新開啟電源，按儀器面板上的“復位”鍵，再啟動儀器。

       2、自動調諧不能完成，找不到諧振點：

      （1）現象：調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點

       原因：回路接地不好，試驗回路接線錯誤，裝置某一儀器開路

       排除方法：檢查接地裝置可靠，接地連接線是否有斷開點；

檢查勵磁變壓器的高低壓線圈的通斷；

檢查每一只電抗器的通斷；

檢查分壓器的信號線的通斷；

檢查分壓器的高低壓電容臂的通斷；

裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；

       （2）現象：調諧曲線是一條曲線，有較低的尖峰；

       試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，一次電壓已經到達額定電壓，回路自動降壓；

       原因：電抗器與試品電容量不匹配，沒有準確找到諧振點；

試品損耗較高，系統Q值太低；

勵磁變壓器高壓輸出電壓較低；

       排除方法：將補償電容器并接入試驗回路，加大回路電容量；

盡可能將多只電抗器串聯，提高回路電感量；

提高勵磁變壓器的輸出電壓；

干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗；

       如果上述操作全部處理完后，依然不能解決問題，請和中試控股聯系，不可自行拆卸儀器！

一、 被試品對象及試驗要求

1、300mm2/110kV電纜，長度500m，電容量≤0.0735μF，試驗頻率為30-300Hz，試驗電壓128kV。

2、300mm2/35kV電纜，長度2000m，電容量≤0.38μF，試驗頻率為30-300Hz，試驗電壓52kV。

3、300mm2/10kV電纜，長度4000m，電容量≤1.48μF，試驗頻率為30-300Hz試驗電壓22kV。

4、120mm2/10kV電纜，長度7000m，電容量≤1.82μF，試驗頻率為30-300Hz試驗電壓22kV。

5、110kV線路絕緣子、開關、GIS等電氣設備的交流耐壓，試驗頻率為30-300Hz，最高試驗電壓265kV。

二、 工作環境

1. 環境溫度：－150C –40 0C;

2. 相對濕度：≤90%RH;

3. 海拔高度:  ≤2500米；

三、 裝置主要技術參數及功能

1. 額定容量：270kVA；

2. 輸入電源：單相380V電壓，頻率為50Hz；

3. 額定電壓：27kV； 270kV

4. 額定電流：10A； 1A；

5. 工作頻率：30-300Hz；

6. 波形畸變率：輸出電壓波形畸變率≤1%；

7. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

8. 溫    升：額定負載下連續運行60min后溫升≤65K；

9. 品質因素：裝置自身Q≥30(f=45Hz)；

10. 保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11. 測量精度：系統有效值1.5級；
