串聯諧振可以用來干什么?
串聯諧振用于電力、冶金、石油、化工等行業,適用于大容量,高電壓的電容性試品的交接和預防性試驗。變頻串聯諧振試驗裝置主要針對6kV-500kV電力變壓器、GIS、開關、母線、套管、互感器等變電站容性設備,6kV-220kV高壓交聯電纜,出口電壓20kV及以下電壓等級的電動機/發電機等交流耐壓試驗,及其35kV、66kV、110kV、220kV、330kV、500kV電壓等級CVT升壓校驗試驗。
如何選擇合適的串聯諧振設備?

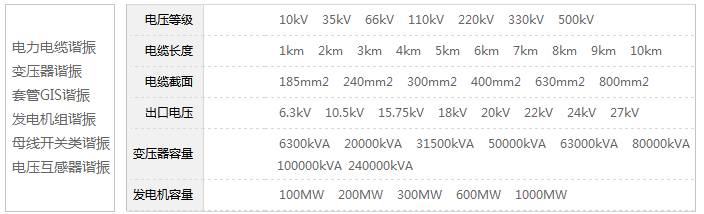

為了選擇合適的串聯諧振設備,請提供以下技術參數
1、變壓器:電壓等級(如10/35/110/220kV等);最大容量;試驗性質(中性點耐壓或全絕緣耐壓)單相對地電容量;
2、電力電纜:電壓等級(如10/35/110kV等);最大長度;截面積;
3、發電機、電動機:電壓等級(出口電壓或稱工作電壓)試驗電壓(最高耐壓值)單相對地電容量范圍,如0.2-0.55uF;
4、GIS:電壓等級(或稱工作電壓);試驗電壓(最高耐壓值);間隔數量;
5、開關、絕緣子、PT、CT、絕緣工器具、母線:電壓等級(或稱工作電壓);試驗電壓(最高耐壓值);
6、CVT效驗:電壓等級(或稱工作電壓,如35/110/220規格等);試驗電壓(最高耐壓值)電容量范圍(如0.005-0.02uF)。
對比
串聯諧振 VS 工頻耐壓 >> 滿足大容量被試品耐壓試驗,體積、重量卻比工頻耐壓小很多,易于搬運
串聯諧振 VS 超低頻 >> 超低頻主要針對10kV/35kV這兩種規格的電纜,串諧可適用10/35/110/220kV等規格電
纜、主變、發電機、CVT、開關等
串聯諧振 VS 直高發 >> 直流高壓發生器施加的“直流耐壓”;串聯諧振施加的“交流耐壓”
