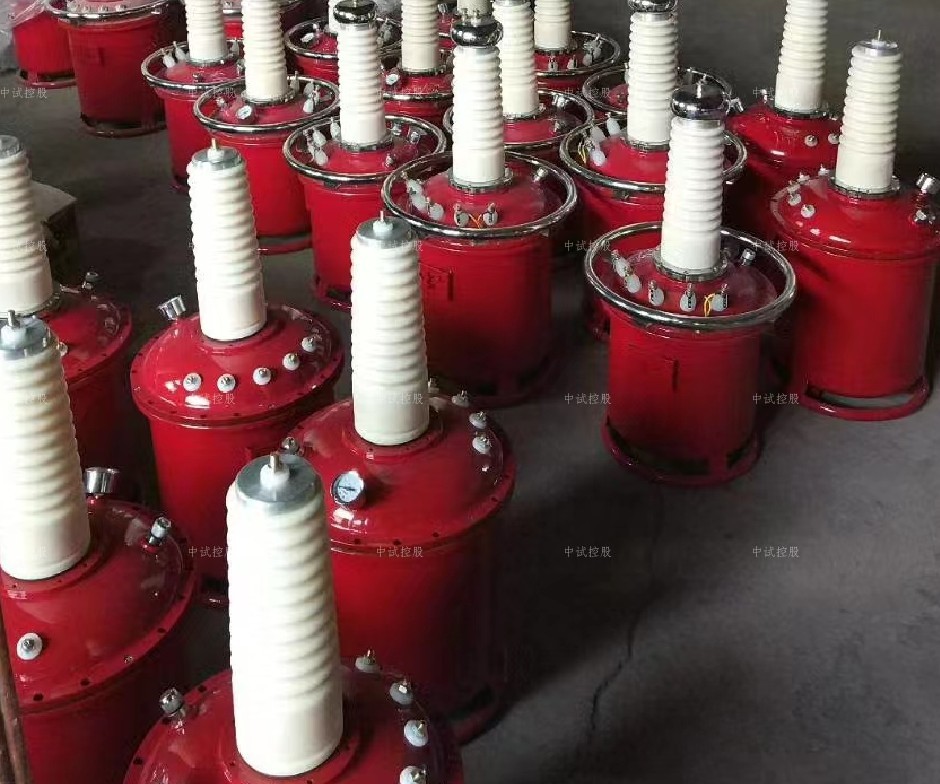

ZSYDQ充氣式試驗變壓器是電力設備檢測及預防性試驗所必備的試驗設備。隨著我國電力工業的發展,對試驗變壓器的電壓等級要求也越來越高,而傳統的油浸式試驗變壓器,無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。
隨著我國基礎科學研究的進步,新材料,新工藝的應用,把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能,及不燃性,使得它作為新的絕緣介質得到廣泛的應用。
湖北中試高測電氣控股有限公司經過多年的努力,研究成功了充氣式試驗變壓器,本系列產品與傳統的油浸式輕型試驗變壓器相比,重量上減輕了20%-60%(視電壓及容量等級而定),而且無油污染,單臺充氣式交流試驗變壓器的電壓等級可達500KV。由于采用了新的生產工藝,產品的技術性能有較大的提高,特別適用于現場工作及頻繁移動的工作條件下使用。
電壓等級:10kV~300kV
容量范圍:1~500KVA
空載電流:<7%
阻抗電壓:<8%

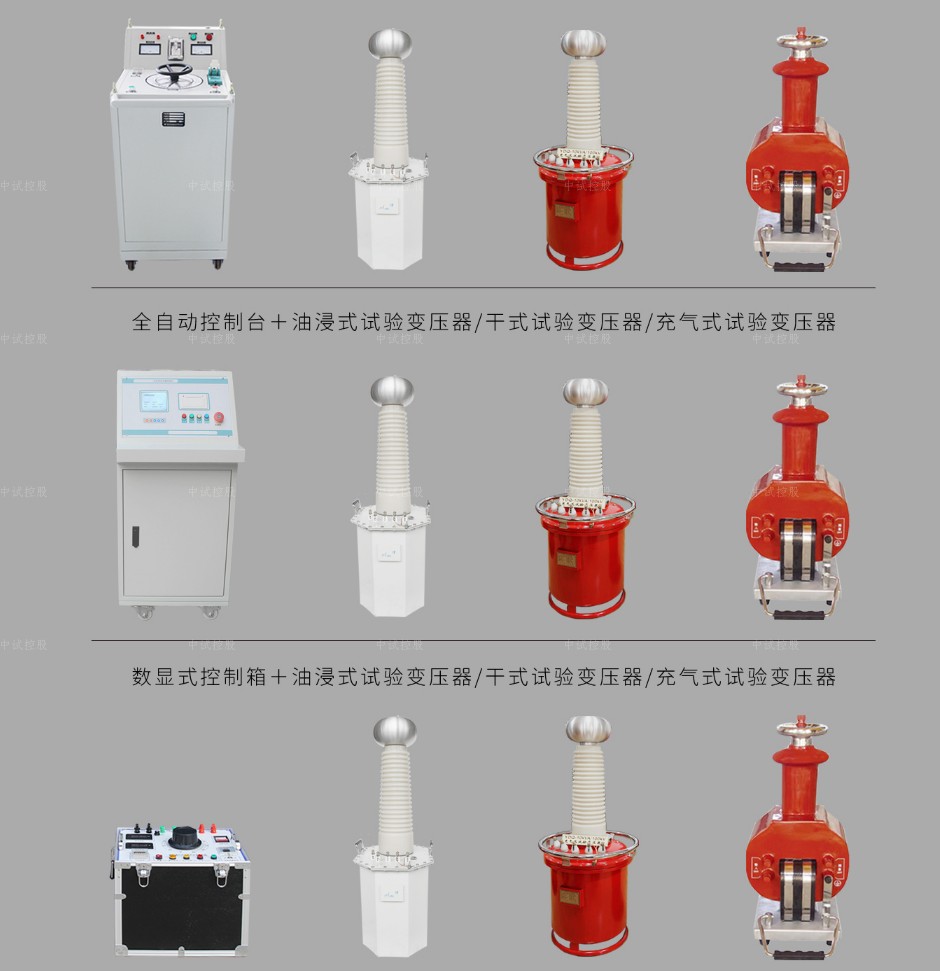

產品類型:交流、交直流、交流串級、交直流串級

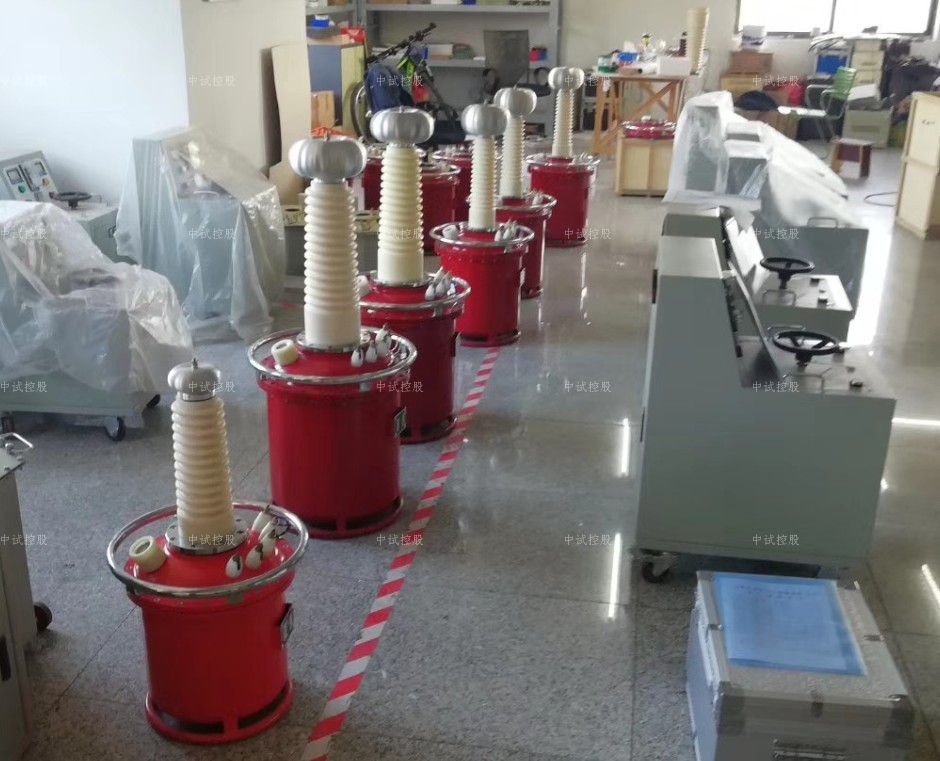

ZSYDQ交直流SF6氣體試驗變壓器,充氣式試驗變壓器、高壓耐壓試驗裝置

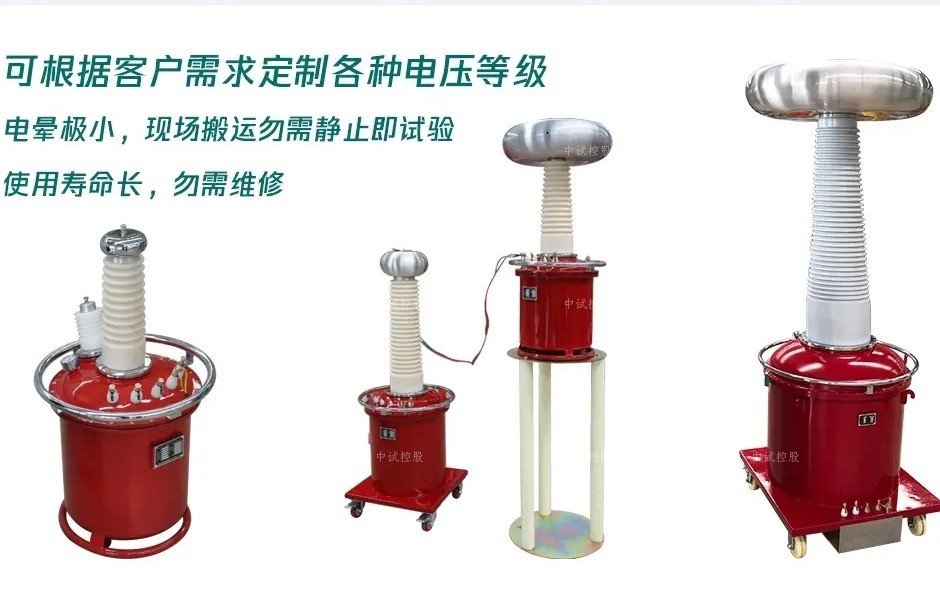

1、該充氣式試驗變壓器體積小,重量輕(比同等級油浸試驗變壓器輕40%-65%);
2、潔凈,無油污,勿需維護;

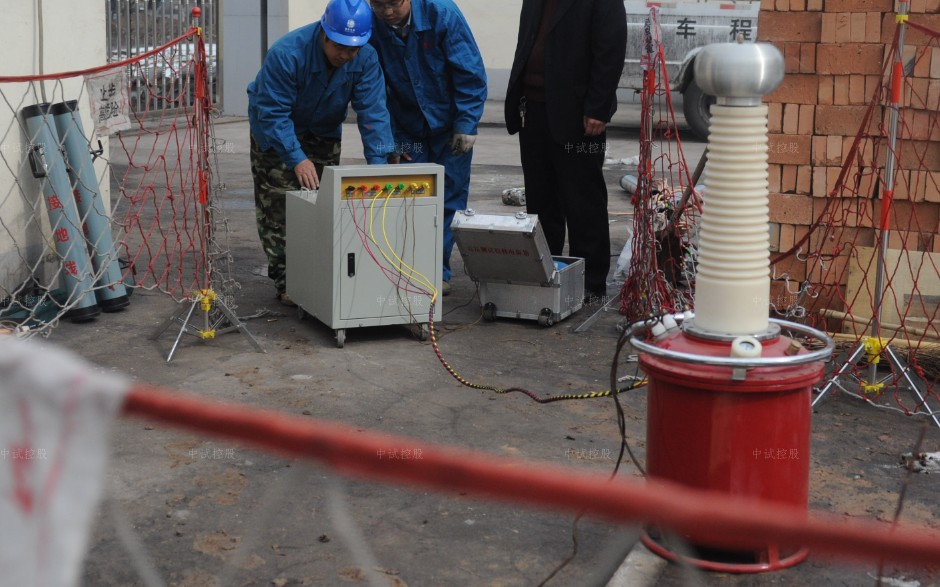

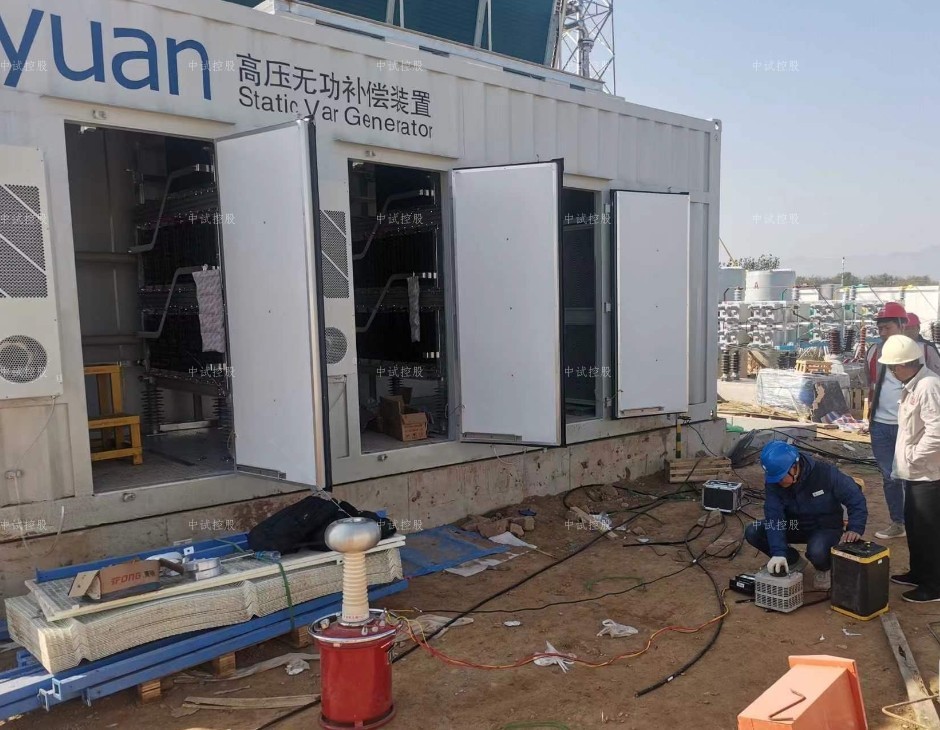

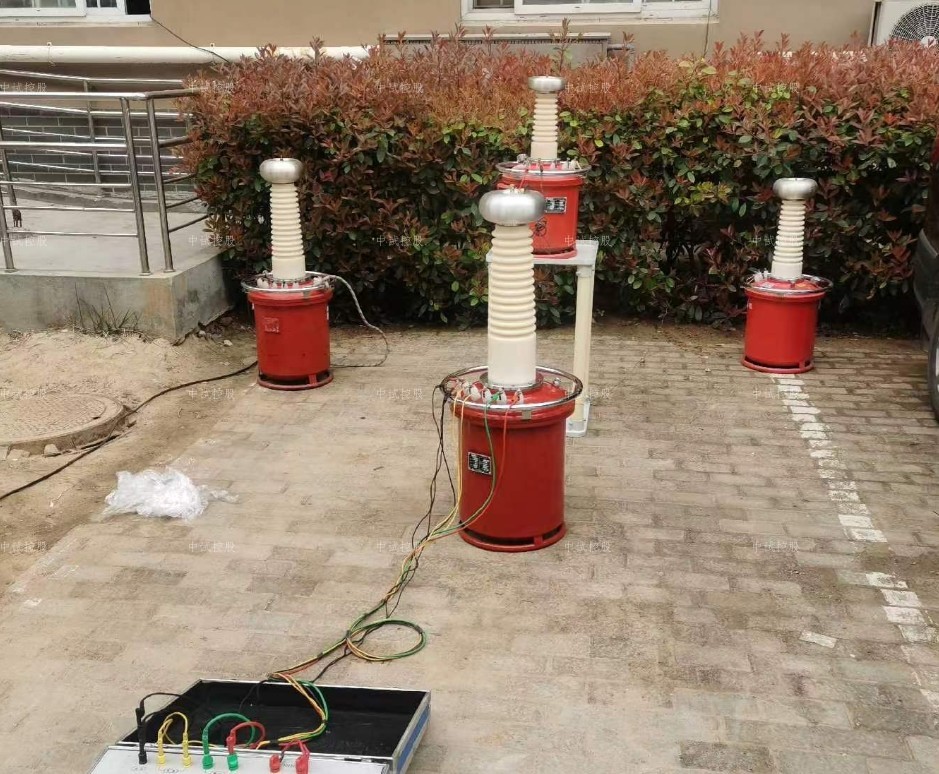

3、不受惡劣氣候環境影響,現場搬運勿須靜止即可做試驗;
4、絕緣強度明顯高于油浸試驗變壓器,電暈極小。 (控制部分可以定做過壓保護和過流保護,即雙保護功能);
5、類別:交流、交直流、交流串級、交直流串級。雙重過流保護,測試更安全;
6、超過設定高低壓電流任一電流時自動切斷電壓輸出,降壓回零,并發聲光報警;
7、安全零位檢測:具有回零檢測功能,回零確定后方可進行下一步操作,安全可靠;
8、適用局放試驗: 可與無局放試驗變壓器配合,作為局放系統的操作部分,系統局放小于5pc;
9、絕緣阻抗檢測功能:具有絕緣阻抗檢測功能,直接反映被試品絕緣強度;
10、超強適應能力: 精良的軟硬件抗干擾設計,多種抗干擾手段,適應惡劣電磁環境。
制作工藝

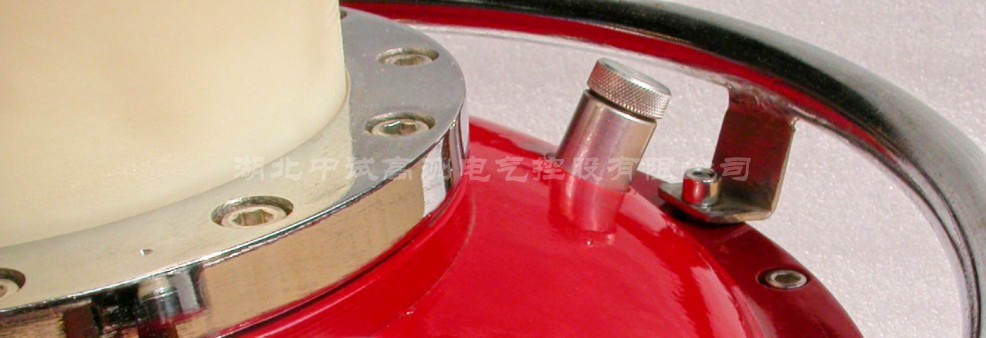

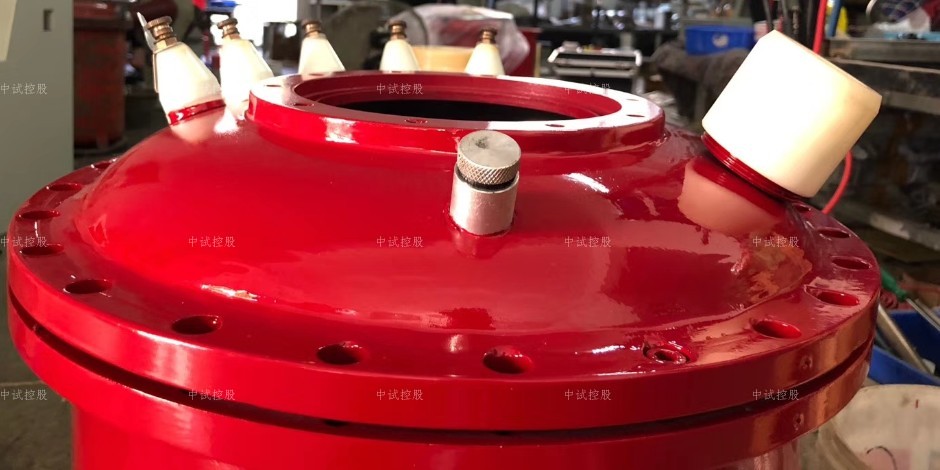

1、產品采用一次壓制而成高壓套管;
2、睡式鐵芯設計,有效提高產品的抗震性;
3、產品均可通過1.1倍感應耐壓試驗;
4、高低壓線采用高強度聚酯、無氧銅桿漆包線;
5、鐵芯采用全新武鋼二硅冷軋硅鋼卷片。

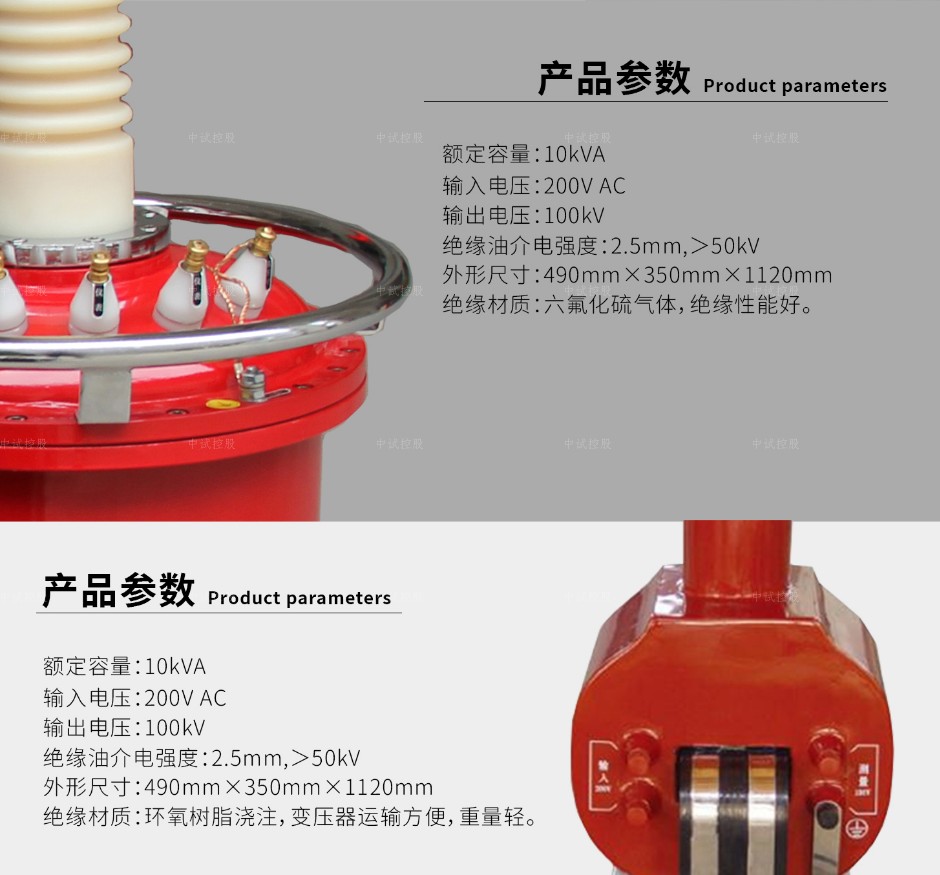

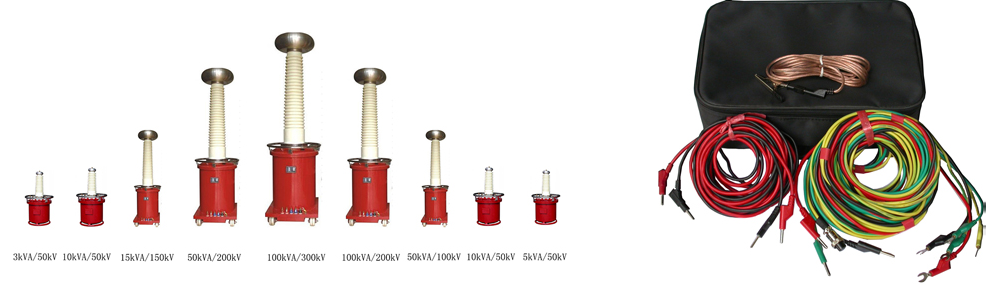

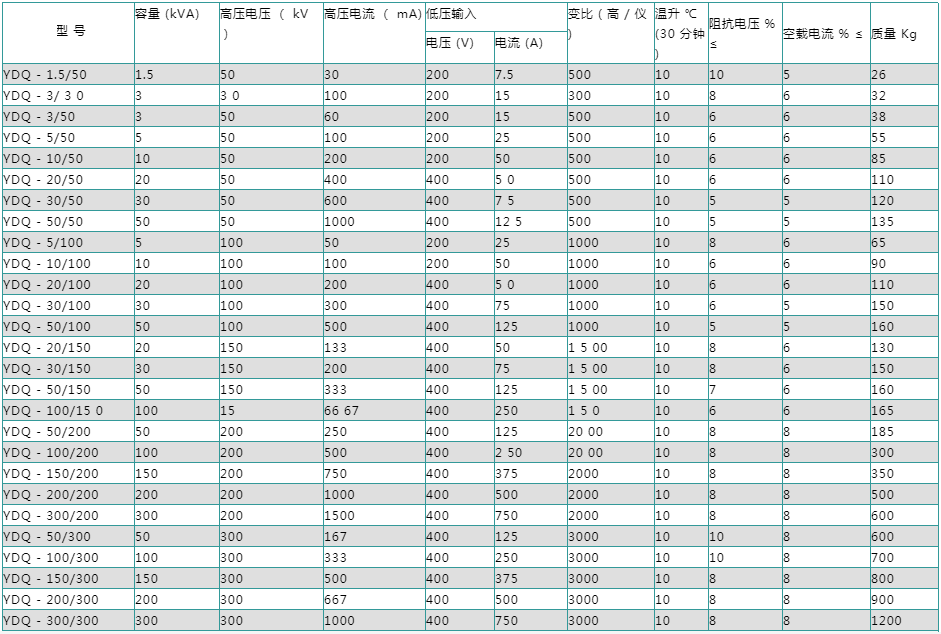

規格型號 | 容量(kVA) | 高壓電壓(kV) | 高壓電流(mA) | 低壓輸入 | 變比(高/儀) | 溫升℃(30分鐘) | |
電壓(V) | 電流(A) | ||||||
ZSYDQ-1.5/50 | 1.5 | 50 | 30 | 200 | 7.5 | 500 | 10 |
ZSYDQ-3/50 | 3 | 50 | 60 | 200 | 15 | 500 | 10 |
ZSYDQ-5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10 |
ZSYDQ-10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10 |
ZSYDQ-20/50 | 20 | 50 | 400 | 400 | 53 | 500 | 10 |
ZSYDQ-30/50 | 30 | 50 | 600 | 400 | 79 | 500 | 10 |
ZSYDQ-50/50 | 50 | 50 | 1000 | 400 | 12 | 500 | 10 |
ZSYDQ-5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10 |
ZSYDQ-10/100 | 10 | 100 | 100 | 200 | 50 | 1000 | 10 |
ZSYDQ-20/100 | 20 | 100 | 200 | 400 | 53 | 1000 | 10 |
ZSYDQ-30/100 | 30 | 100 | 300 | 400 | 79 | 1000 | 10 |
ZSYDQ-50/100 | 50 | 100 | 500 | 400 | 132 | 1000 | 10 |
ZSYDQ-20/150 | 20 | 150 | 133 | 400 | 53 | 1500 | 10 |
ZSYDQ-30/150 | 30 | 150 | 200 | 400 | 80 | 1500 | 10 |
ZSYDQ-50/150 | 50 | 150 | 333 | 400 | 132 | 1500 | 10 |
ZSYDQ-100/150 | 100 | 150 | 667 | 400 | 263 | 1500 | 10 |
ZSYDQ-50/200 | 50 | 200 | 250 | 400 | 132 | 2000 | 10 |
ZSYDQ-100/200 | 100 | 200 | 500 | 400 | 263 | 2000 | 10 |
ZSYDQ-150/200 | 150 | 200 | 750 | 400 | 395 | 2000 | 10 |
ZSYDQ-200/200 | 200 | 200 | 1000 | 400 | 526 | 2000 | 10 |
ZSYDQ-300/200 | 300 | 200 | 1500 | 400 | 790 | 2000 | 10 |
ZSYDQ-50/300 | 50 | 300 | 170 | 400 | 132 | 3000 | 10 |
ZSYDQ-100/300 | 100 | 300 | 333 | 400 | 263 | 3000 | 10 |
ZSYDQ-150/300 | 150 | 300 | 500 | 400 | 395 | 3000 | 10 |
ZYDQ-200/300 | 200 | 300 | 667 | 400 | 526 | 3000 | 10 |
ZSYDQ-300/300 | 300 | 300 | 1000 | 400 | 790 | 3000 | 10 |
采用的工作原理?
把電源輸入有過流自動脫扣及防止突發加壓的零位連鎖裝置的控制箱,經自耦調壓器調節電壓輸入YDQ充氣式試驗變壓器初級繞組,根據電磁感應原理,在次級(高壓)繞組按其與初級繞組匝數之比可獲得同等倍數的電壓幅值-工頻高壓。此工頻高經高壓硅堆整流及穩壓電容器濾波可取得直流高壓,其幅值是工頻高壓有效值的2倍。
能連續運行多長時間?
1.充氣式交流試驗變壓器額定使用條件下應滿足下列要求:
1)周圍環境溫度:-20℃~+40℃
2)相對溫度小于85%。
3)安裝地點無嚴重影響變壓器絕緣的氣體、蒸氣、化學性積塵,污垢及其它爆炸性介質的場所。
4)充氣式交流試驗變壓器使用時應使其輸入電壓逐步升高且應在輸出端串入足夠的保護電阻,切忌高壓狀態下斷合設備。
2.該變壓器允許運行時間。
在額定容量的額定電壓下,充氣式試驗變壓器連續運行不得超過半小時,每次工作時間間隔為工作時間的5-10倍,以保證變壓器的充分散熱,在額定電壓和額定電流的三分之二的工況條件下允許長期連續運行。
