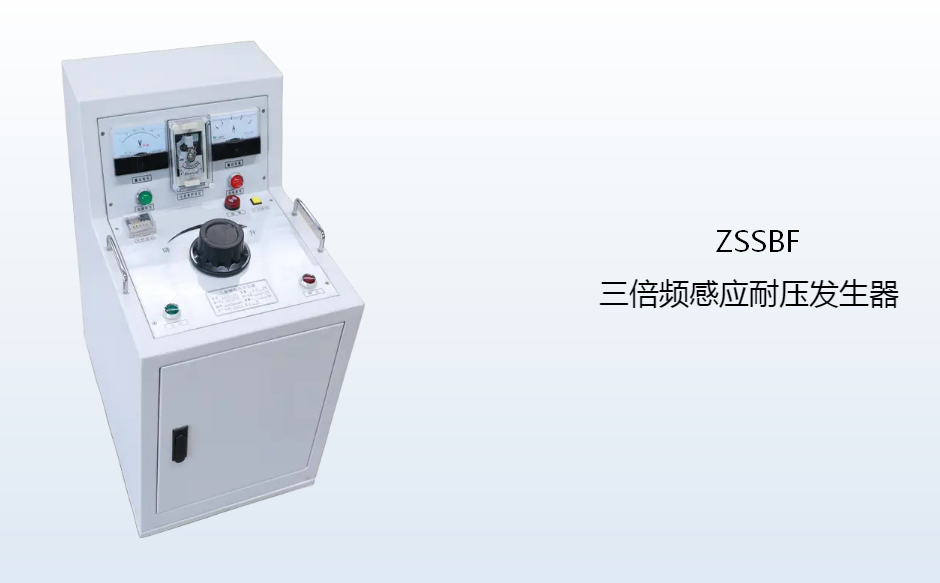

ZSSBF三倍頻感應耐壓裝置是利用磁路的飽和特性,取出諧波中分量的三次諧波電壓,作為發生器的電源,對感應線圈式的電氣產品作匝間、段間、層間的倍頻、倍壓試驗;以考核線圈的絕緣強度、耐壓水平。
ZSSBF三倍頻感應耐壓裝置采用三芯五柱結構,將鐵芯工作磁通密度選擇在飽和磁密以上,使開口接成三角形的次級繞組中的基波電勢(正序向量)的向量和為0,而開口兩端應出同相的150Hz三次諧波(零序)。
ZSSBF三倍頻感應耐壓裝置是根據中國標準《GB311-61》和原水電部1985年1月發布的《電氣設備預防性試驗規程》,為滿足電力系統對高壓互感器倍頻感應耐壓試驗設備的要求而設計的,廣泛用于電力系統35-220kV等級串激式電壓互感器的交流耐壓試驗,以考核互感器的主、從絕緣強度,同時也可對電機及小型變壓器的繞組進行感應試驗;也可作為短時運行的150Hz電源用。
變壓器和互感器的感應耐壓試驗是保證變壓器質量符合國家標準的一項重要試驗。變壓器繞組的匝間、層間、段間及相間絕緣的縱絕緣感應耐壓試驗,則是變壓器絕緣試驗中的重要項目。基于縱絕緣試驗中的特殊性,需要通過施加倍頻電源裝置,以提高繞組間絕緣的試驗電壓,從而達到耐壓試驗的目的。
ZSSBF三倍頻感應耐壓裝置是為滿足上述要求而設計制造,經過廣大用戶使用證明:其操作簡單、性能可靠、能較好滿足變壓器、互感器感應耐壓試驗的需要。
三倍頻感應耐壓裝置、三倍頻感應耐壓試驗裝置、三倍頻電源發生器、三倍頻變壓器裝置、三倍頻感應耐壓發生器
1、輸入三相380V/50Hz;
2、輸出0-300V、0-500V、0-1000V(特殊電壓定做),150Hz;
3、波形失真≤5%;
4、額定容量:3-150kVA;
5、空載運行時間:≤5分鐘;
6、負載運行時間:40-60秒;
7、ZSSBF三倍頻感應耐壓裝置采用了三相五柱式結構,工藝簡單,并減小了變壓器本體內部阻抗及漏磁損耗,提高了發生器的效率;
8、重量、體積均小于傳統的三個單相變壓器組,并配有相應容量的控制箱,現場使用方便;
9、本產品可作為變壓器及相應容量電器作感應耐壓試驗或作短時運行的150Hz電源用。
什么是三倍頻感應耐壓裝置?
感應耐壓試驗是指給變壓器規定的繞組外施一電壓,該電壓不低于2倍的額定電源電壓,頻率不小于2倍低額定頻率;要求在該電壓按規定持續的時間內繞組無灼熱、飛狐、擊穿或損傷等跡象;要求感應耐壓試驗前后額定工作電源下的空載電流和功耗無明顯的變化。根據國家試驗標準,對電力變壓器及電壓互感器感應試驗電壓大致2-3倍工作相電壓考慮。眾所周知,變壓器在額定頻率,額定電壓下,鐵芯接近飽和,若用工頻電源在被試變壓器繞組兩端施加大于額定電壓的試驗電壓,則空載勵磁電流會急劇增加,達到不可允許的程度。變壓器、互感器感應耐壓試驗是檢驗該產品是否符合國家標準的一項重要試驗。

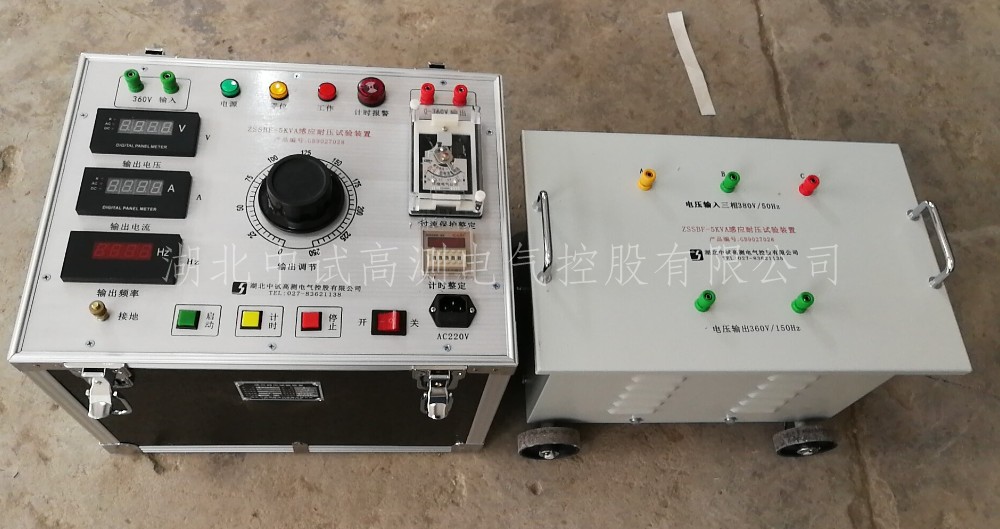

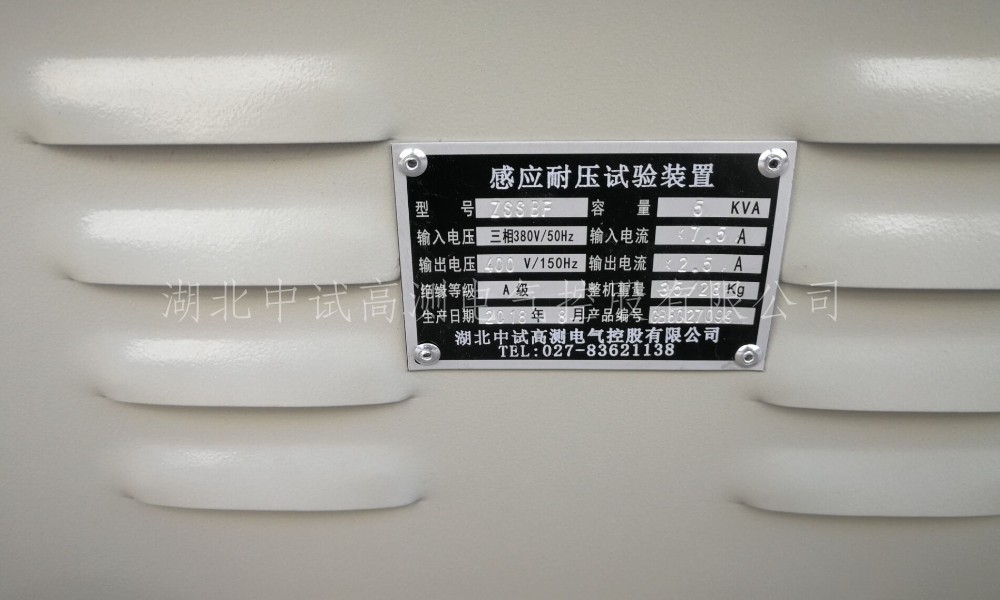

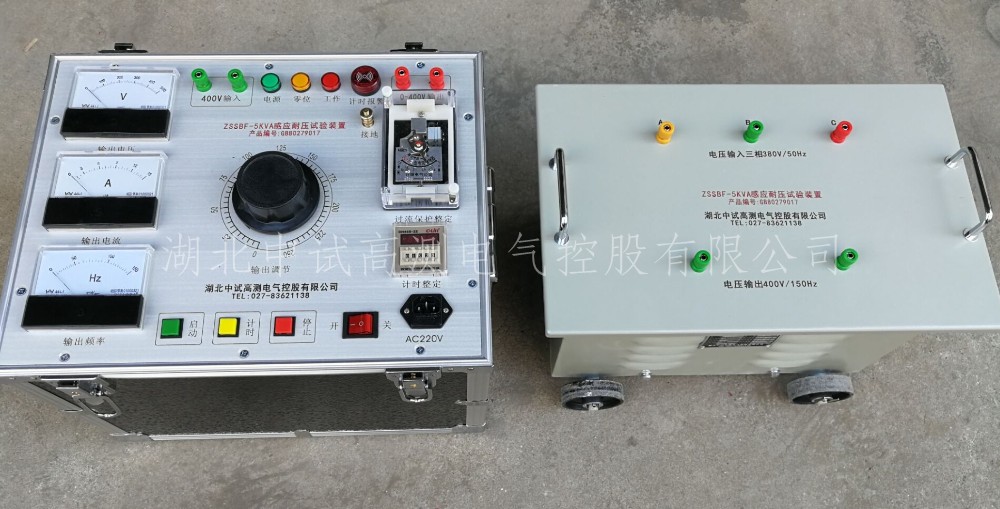

ZSSBF-5KVA/360V三倍頻感應耐壓試驗裝置 |
中試控股 |
|
利用磁路的飽和特性,取出裝置中分量最大的三次諧波電壓,對感應線圈式的電氣產品進行匝間、段間、層間的倍頻、倍壓試驗,以考核被試品的絕緣耐壓水平。 |
||
輸入電壓 |
三相AC380V 50Hz,380V≤電源電壓≤400V |
|
輸入容量 |
5KVA |
|
輸出容量 |
1KVA |
|
輸入電流 |
小于7.5A |
|
輸出電壓 |
0~360V 150Hz |
|
輸出電流 |
小于2.7A |
|

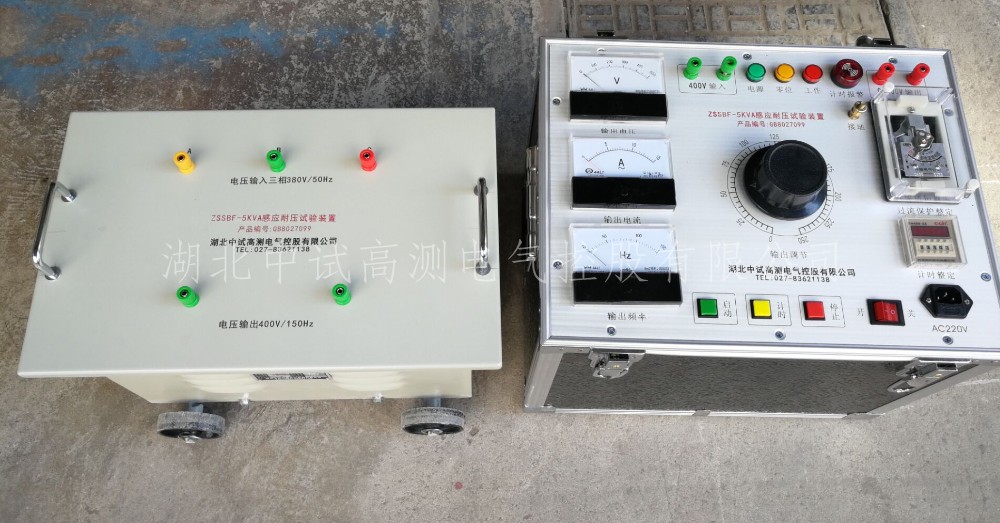

ZSSBF-5KVA/400V三倍頻感應耐壓試驗裝置 |
中試控股 |
|
利用磁路的飽和特性,取出裝置中分量最大的三次諧波電壓,對感應線圈式的電氣產品進行匝間、段間、層間的倍頻、倍壓試驗,以考核被試品的絕緣耐壓水平。 |
||
輸入電壓 |
三相AC380V 50Hz,380V≤電源電壓≤400V |
|
輸入容量 |
5KVA |
|
輸出容量 |
1KVA |
|
輸入電流 |
小于7.5A |
|
輸出電壓 |
0~400V 150Hz |
|
輸出電流 |
小于2.5A |
|
ZSSBF-5KVA/500V三倍頻感應耐壓試驗裝置 |
中試控股 |
|
利用磁路的飽和特性,取出裝置中分量最大的三次諧波電壓,對感應線圈式的電氣產品進行匝間、段間、層間的倍頻、倍壓試驗,以考核被試品的絕緣耐壓水平。 |
||
輸入電壓 |
三相AC380V 50Hz,380V≤電源電壓≤400V |
|
輸入容量 |
5KVA |
|
輸出容量 |
1KVA |
|
輸入電流 |
小于7.5A |
|
輸出電壓 |
0~500V 150Hz |
|
輸出電流 |
不大于2A |
|

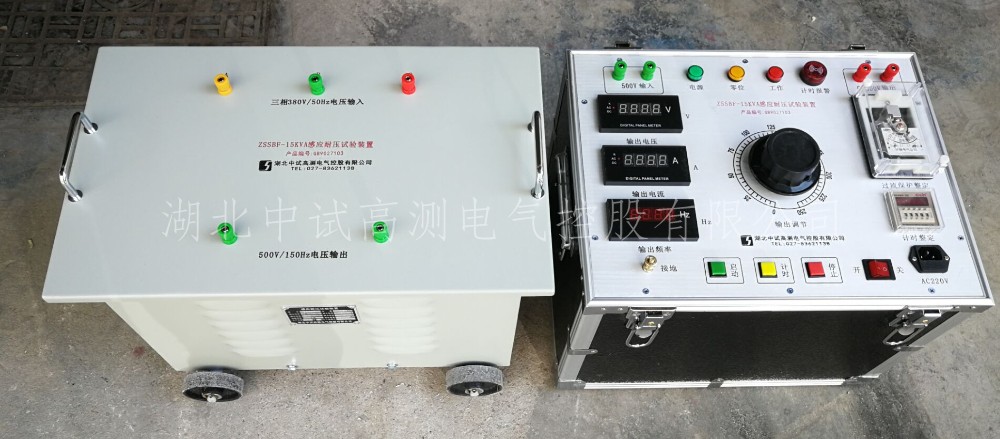

ZSSBF-10KVA/500V三倍頻感應耐壓試驗裝置 |
中試控股 |
|
利用磁路的飽和特性,取出裝置中分量最大的三次諧波電壓,對感應線圈式的電氣產品進行匝間、段間、層間的倍頻、倍壓試驗,以考核被試品的絕緣耐壓水平。 |
||
輸入電壓 |
三相AC380V 50Hz,380V≤電源電壓≤400V |
|
輸入容量 |
10KVA |
|
輸出容量 |
3KVA |
|
輸入電流 |
小于22.7A |
|
輸出電壓 |
0~500V 150Hz |
|
輸出電流 |
不大6A |
|

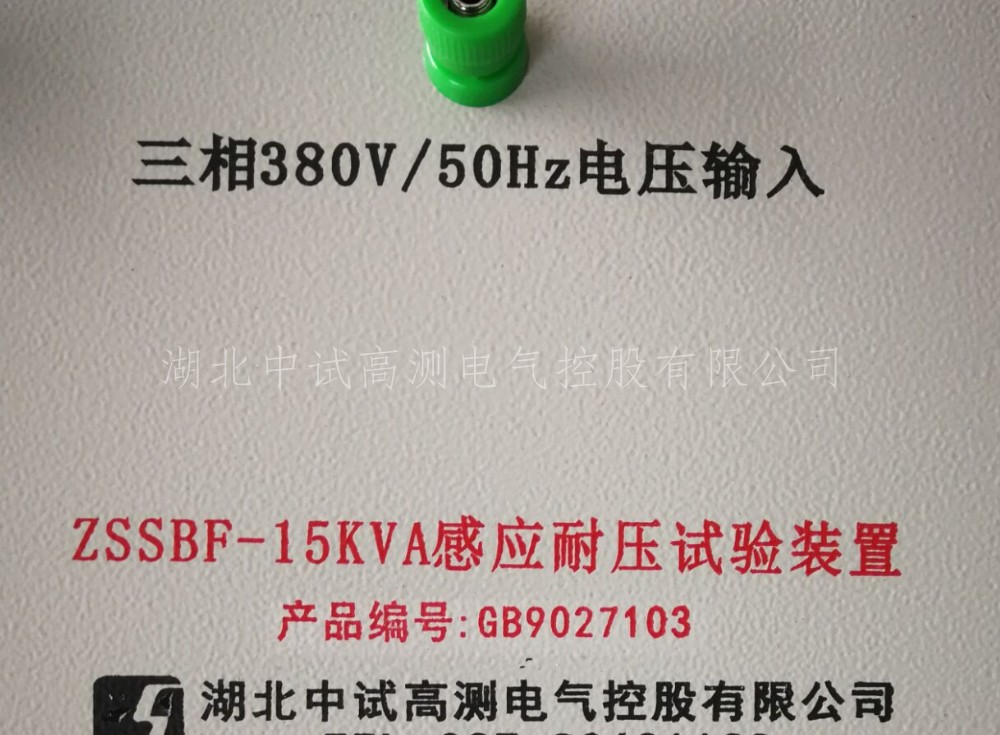

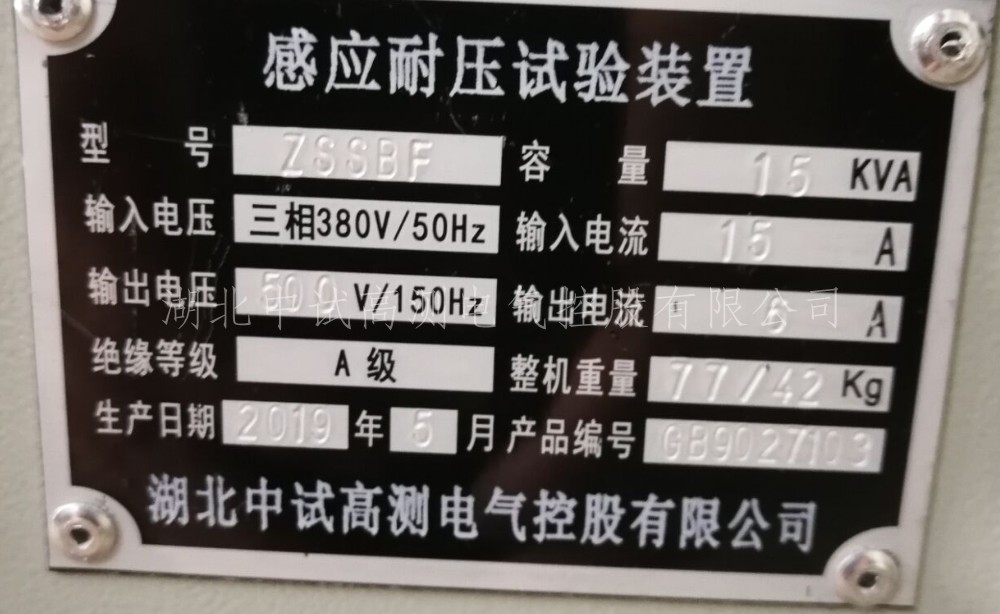

ZSSBF-15KVA/500V三倍頻感應耐壓試驗裝置 |
中試控股 |
|
利用磁路的飽和特性,取出裝置中分量最大的三次諧波電壓,對感應線圈式的電氣產品進行匝間、段間、層間的倍頻、倍壓試驗,以考核被試品的絕緣耐壓水平。 |
||
輸入電壓 |
三相AC380V 50Hz,380V≤電源電壓≤400V |
|
輸入容量 |
15KVA |
|
輸出容量 |
3KVA |
|
輸入電流 |
小于22.7A |
|
輸出電壓 |
0~500V 150Hz |
|
輸出電流 |
不大6A |
|
更多規格可定制 |
