ZSZGH-3900Z+中置柜核相儀
- 同時具有中置柜核相、環網柜核相、本地核相等功能
- 參考標準：GB 13398-2008
- 中置柜核相、環網柜核相、本地核相、頻率、相位、相序、驗電測試、電壓測試
- 核相、頻率、相位、相序、驗電測試、電壓測試
- 核相電壓等級：1V~500kV（超過35kV非接觸核相）
- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
- 歡迎來電咨詢 027-83621138 聯系我們
- 產品介紹
- 應用展示
- 圖文集合
- 質保方針
- 資料下載
產品簡介
ZSZGH-3900Z+中置柜核相儀又名無線高壓語音核相儀由X接收器、X采集器、Y采集器、A1采集器、A2采集器、B1采集器、B2采集器、C1采集器、C2采集器、伸縮絕緣桿等組成，同時具有中置柜核相、環網柜核相、本地核相等功能。地下室核相、礦井下核相, 接收器采用3.5寸真彩液晶屏，接收器同屏顯示實時相位、頻率、電壓等級，具有“X信號正常、Y信號正常、同相、異相”等語音提示，清晰直觀。
產品別稱
中置柜核相儀、無線衛星授時中置柜核相儀又名、無線高壓衛星授時遠程核相儀、無線衛星授時中置柜核相儀
產品特征
|
ZSZGH-3900Z+中置柜核相儀參數 |
|
|
功 能 |
中置柜核相、環網柜核相、本地核相、頻率、相位、相序驗電測試、電壓測試 |
|
電 源 |
接收器： DC 7.4V 1500mAH可充鋰電池 采集器： DC 3.7V 1000mAH可充鋰電池 充滿電連續工作約8小時 |
|
核相模式 |
中置柜核相、本地核相 |
|
傳輸方式 |
315MHz、433MHz無線傳輸 |
|
核相距離 |
主機與通用XY采集器通訊距離約100m |
|
主機與中置柜專用采集器通訊距離約30m |
|
|
顯示模式 |
3.5寸真彩液晶屏顯示 |
|
量 程 |
通用XY采集器核相電壓等級：1V~500kV（超過35kV非接觸核相） |
|
中置柜專用采集器電壓等級：3.5kV~35kV(綁扎線路上) |
|
|
相位：0°～360° |
|
|
電壓：AC 3.5kV～35kV（使用XY采集器接觸測試電壓時） |
|
|
頻率：45Hz～75Hz |
|
|
分 辨 力 |
0.1°、0.1Hz、1V |
|
精 度 (23℃±5℃，80%RH以下) |
本地核相、中置柜核相：≤±10° |
|
頻率：≤±2Hz |
|
|
相別定性 |
本地核相和中置柜核相：接收器顯示的實時相角差在0°～30°或330°~360°為同相；210°~270°或90°~150°為異相 |
|
語音功能 |
同相、異相、X信號正常、Y信號正常等語音功能 |
|
絕緣桿尺寸 |
拉伸后長約3.2m；收縮后長約0.6m |
|
核相方式 |
通用XY采集器接觸核相：35kV及以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作) |
|
通用XY采集器非接觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。(帶絕緣桿操作) |
|
|
彈簧式輔助接地線的使用：通用XY采集器核相時電壓低于100V，測量結果可能不穩定，則需要使用輔助接地線將XY采集器與接地點相連接，以增強信號 |
|
|
中置柜專用采集器核相：通過磁鐵或綁帶纏繞在線路器上 |
|
|
驗電指示 |
通用XY采集器“嘟--嘟--嘟”蜂鳴聲 |
|
換 檔 |
自動換檔 |
|
采樣速率 |
2次/秒 |
|
儀表尺寸 |
通用XY采集器：長寬厚145mm×60mm×48mm |
|
中置專用柜采集器: 長寬厚81mm×56mm×34mm |
|
|
接收器：長寬厚250mm×100mm×40mm |
|
|
背光控制 |
按上下箭頭鍵調整背光亮度 |
|
感應強度控制 |
根據感應的電場強弱不同，探測器能自動控制放大倍數，便于排線密集場所核相 |
|
數據保持 |
本地核相下按HOLD鍵保持數據，再按HOLD鍵取消保持 |
|
退出功能 |
按ESC鍵退出當前功能界面，返回上級目錄 |
|
數據查閱 |
按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據 |
|
自動關機 |
開機約30分鐘后，儀表自動關機，以降低電池消耗 |
|
額定電流 |
采集器：20mA max；接收器：200mA max |
|
電池電壓 |
采集器電源指示燈慢閃，提醒充電；接收器電池電壓低符號顯示，提醒充電 |
|
儀表質量 |
通用和專用XY采集器：410g(含電池) |
|
中置專用柜采集器：100g(含電池) |
|
|
接收器：200g(含電池) |
|
|
絕緣桿：0.5kg |
|
|
總質量：5.8kg(含儀表箱) |
|
|
工作溫濕度 |
-10℃～40℃；80%Rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%Rh以下 |
|
干 擾 |
無特強電磁場；無433MHz、315MHz同頻干擾 |
|
絕緣強度 |
絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間) |
|
探測器：2000V/rms(絕緣桿連接頭與探測器頂部之間) |
|
|
接收器：2000V/rms(外殼前后兩端之前) |
|
|
結 構 |
防滴漏Ⅱ型、IP63 |
|
適合安規 |
GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求 |
|
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準 |
|
|

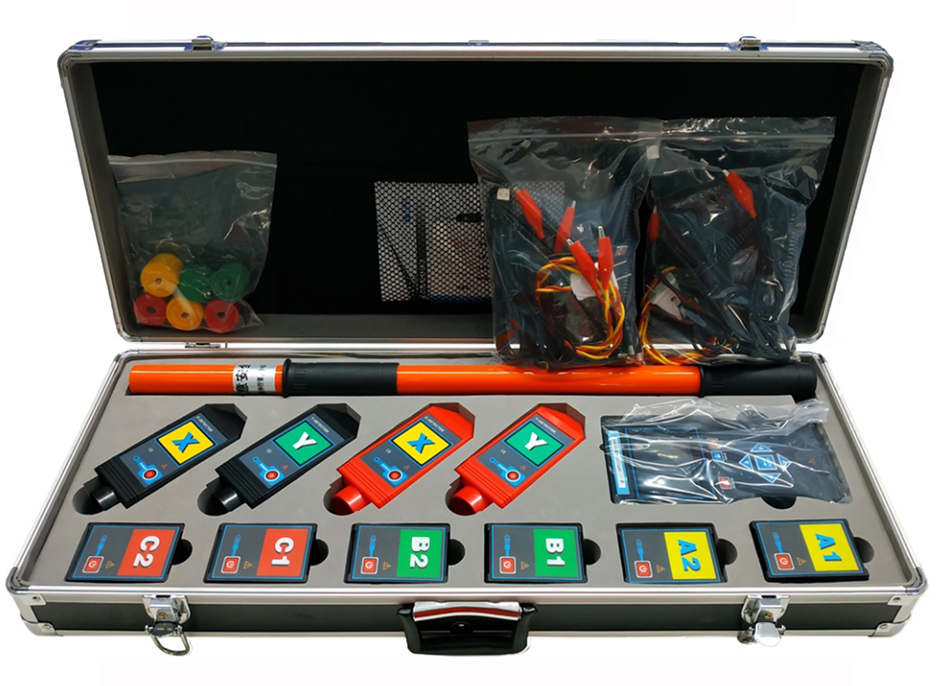

附件 |
||
|
1 |
通用XY采集器 |
4個(X、Y各2個) |
|
2 |
中置專用柜采集器 |
6個( A1,A2,B1.B2,C1,C2各1個) |
|
3 |
綁帶 |
6根 |
|
4 |
接收器(主機) |
1個 |
|
5 |
天線 |
2根 |
|
6 |
伸縮絕緣桿 |
2根 |
|
7 |
鋁箱 |
1個 |
|
8 |
探鉤、探針 |
4根(各2根) |
|
9 |
充電器充電線（(5伏充電器) |
2套 |
|
10 |
鋰電池 |
10個(儀表內) |
|
11 |
自校線 |
1根 |
|
12 |
彈簧式輔助接地測試線 |
2根 |
|
13 |
說明書 |
1本 |
|
14 |
出廠報告 |
1份 |
|
15 |
合格證 |
1張 |
