產品簡介

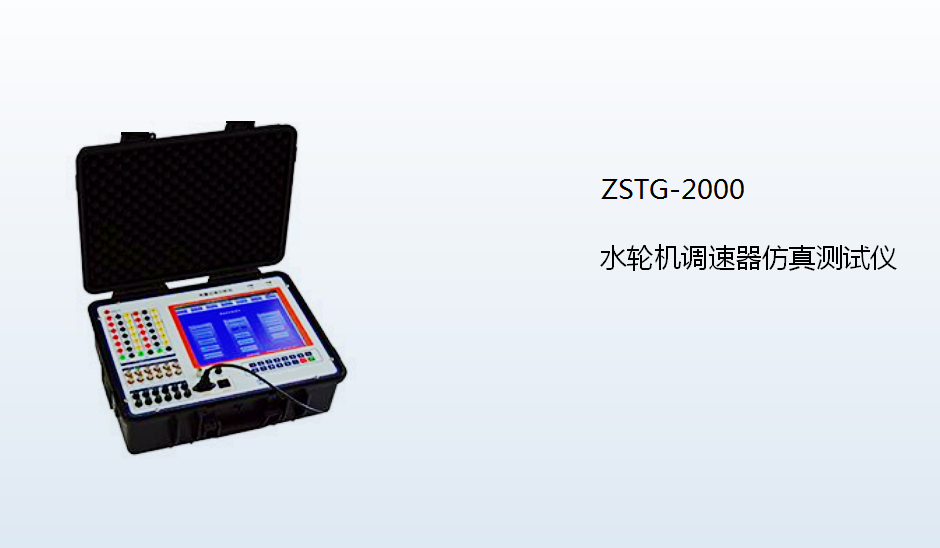

ZSTG-2000水輪機調速系統仿真測試儀是湖北中試高測電氣控股有限公司針對于水力發電調速系統、水力發電自動準同期系統特性檢測而開發的一種綜合性測試平臺，儀器可以完成水輪機調速系統的空載擺動、空載擾動、甩負荷、不動時間，調速器靜特性，接力器開關規律、仿真開/關機支持，頻率死區測量、負荷響應試驗和跟蹤電網一次調頻等試驗項目,自動生成各種類型的試驗報告，ZSTG-2000水輪機調速系統仿真測試儀還可以做通用錄波器和頻率發生器使用，并且系統采樣頻率可以達到4KHZ，這大大拓寬了儀器的使用范疇，增強了儀器的靈活性。

ZSTG-2000水輪機調速系統仿真測試儀內部集成了5種不同類型的水輪機組模型，儀器可以執行這些模型的仿真功能，使之與調速器構成閉環系統，使調速器在沒有與真實機組連接的情況下也可以很方便的完成動態檢測。

產品別稱

水輪機調速系統仿真測試儀、水輪機仿真測試儀、水輪機調速器仿真測試系統、水輪機調速器靜特性測試系統

產品特征

軟件系統
ZSTG-2000水輪機調速系統仿真測試儀具有功能強大的軟件系統，在保證儀器能夠方便完成各種試驗的同時，大大提高了儀器的靈活性和通用性。儀器的軟件系統的主要特性可概括如下：
1、儀器能夠自動生成WORD試驗報告，Excel試驗報告
2、試驗報告對曲線進行自動標識，使試驗報告制作完全自動化
3、所有采樣通道的名稱和單位都可以重新定義
4、各種試驗的試驗環境設置和儀器設置自動保存
5、內置混流式，軸流轉漿式，沖擊式，貫流式和非線性5種機組模型，滿足不同類型調速器的仿真支持
6、自動計算各種試驗的試驗參數
7、簡單方便的通道濾定方式
8、使用U盤或移動硬盤等存儲設備方便的導出試驗數據
9、實時繪制試驗曲線，并且提高多種曲線分析工具，使用戶可以對曲線進行任意縮放和定位操作
10、Windows XPE操作系統，可以實現軟件系統自我保護與恢復，防止病毒攻入與侵蝕
11、采用防抖動處理，避免用戶錯誤操作
12、對輸入信號進行實時監測，及時自動切除超過量程范圍的輸入信號，保護信號采集通道和儀器

硬件系統
ZSTG-2000水輪機調速系統仿真測試儀硬件系統特性和技術參數如下：
1> 8路低電壓／電流模擬量采集，電壓和電流可以任意轉換，電壓輸入范圍-10V~10V，電流輸入范圍-20mA~20mA，10%~100%滿量程采樣誤差小于0.2%
2> 2路頻率測量通道，45HZ~55HZ范圍，頻率分辨率為0.001HZ，測量誤差小于0.001HZ，測頻電壓輸入范圍0.5V~110V
3> 2路無源節點開關量測量通道
4> 2路有源節點開關量測量通道，開關信號輸入電壓范圍12V~220V
5> 8路模擬量采集通道采用隔離采集方式，并且通道和通道之間也相互隔離
6> 2路有源節點開關量測量通道，開關信號輸入電壓范圍12V~220V
7> 1路4-20mA模擬量輸出通道,輸出誤差0.2%
8> 1路頻率輸出通道，頻率分辨率為0.001HZ，45Hz-55Hz范圍內輸出誤差0.001HZ，輸出電壓幅值A(chǔ)C12V
8> 觸摸屏方式實現人機交互
9> 儀器自帶8G數據存儲空間
10> 12.1寸大彩屏顯示

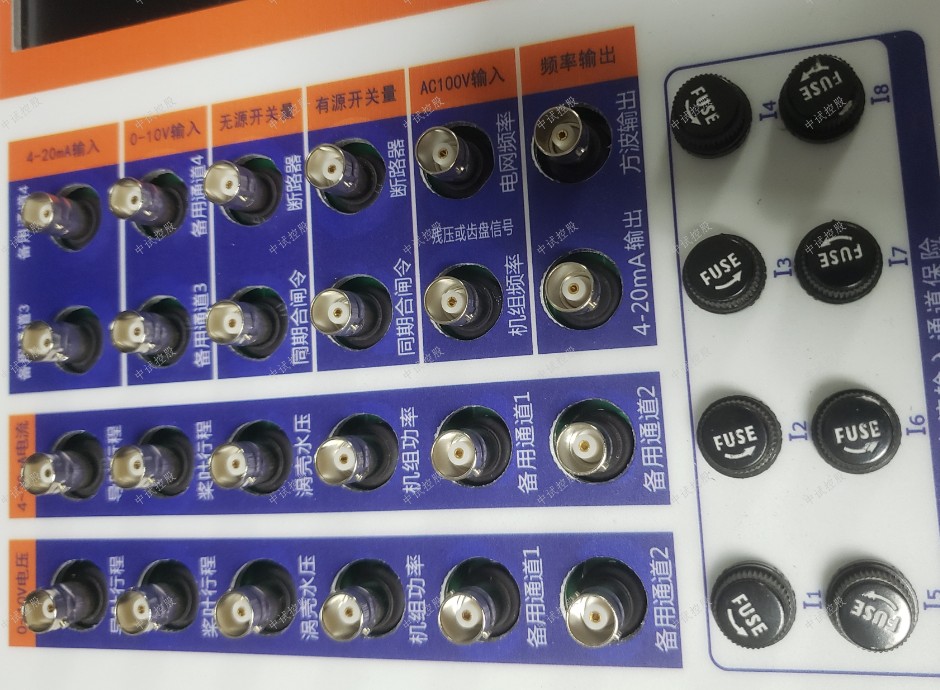

一 接線區

面板接線區全部采樣BNC接線柱，通過我們提供的BNC連接線正確連接儀器與被試品，接線區的通道配置為：

①5個低電壓輸入通道，信號范圍為-10V~10V，各個通道相互隔離

②5個弱電流輸入通道，信號范圍為-20mA~20mA，各個通道相互隔離

③ 1個脈動電壓輸入通道，信號范圍-400V~400V峰峰值

④2個頻率信號測量通道，輸入電壓范圍0~110V（有效值），測量范圍1HZ~200HZ

⑤ 2個無源節點開關量輸入通道，輸入信號為機械節點

⑥ 2個有源節點開關量輸入通道，輸入信號電壓范圍為12V~220VDC

⑦ 1個頻率信號輸出通道，輸出頻率信號范圍AC12V

注意：接線時請注意面板上信號的輸入輸出范圍

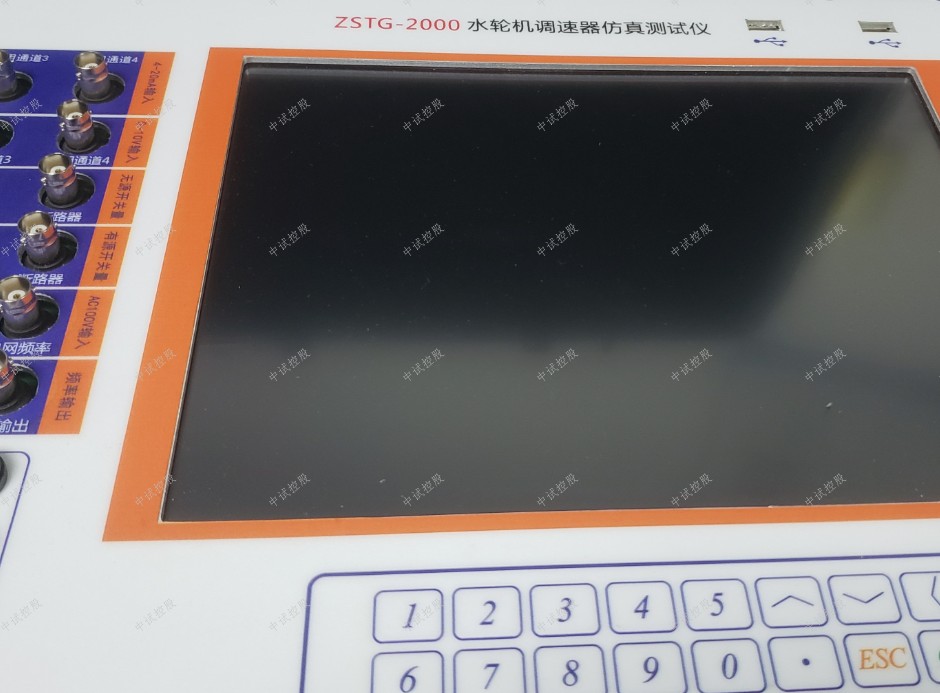

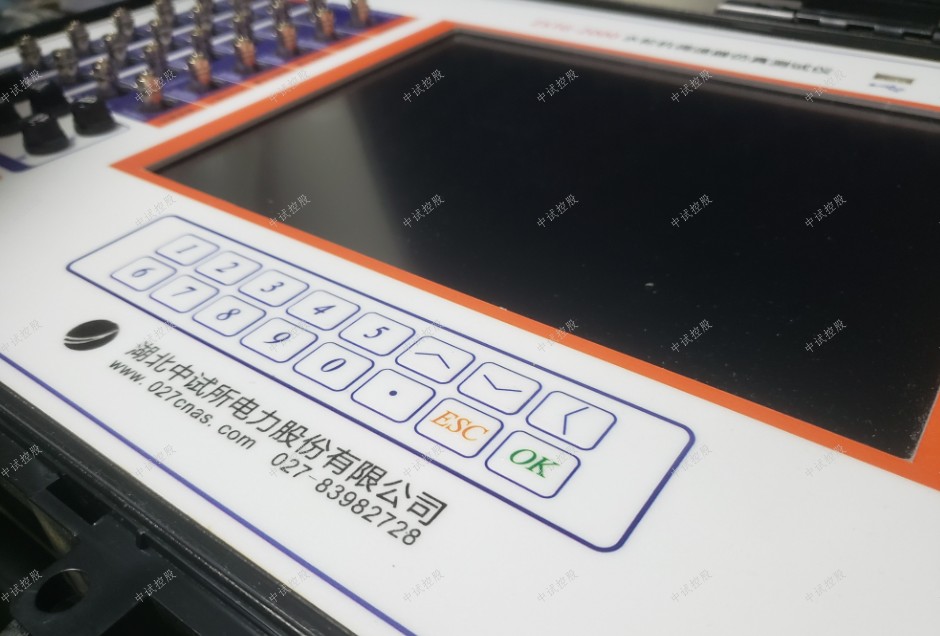

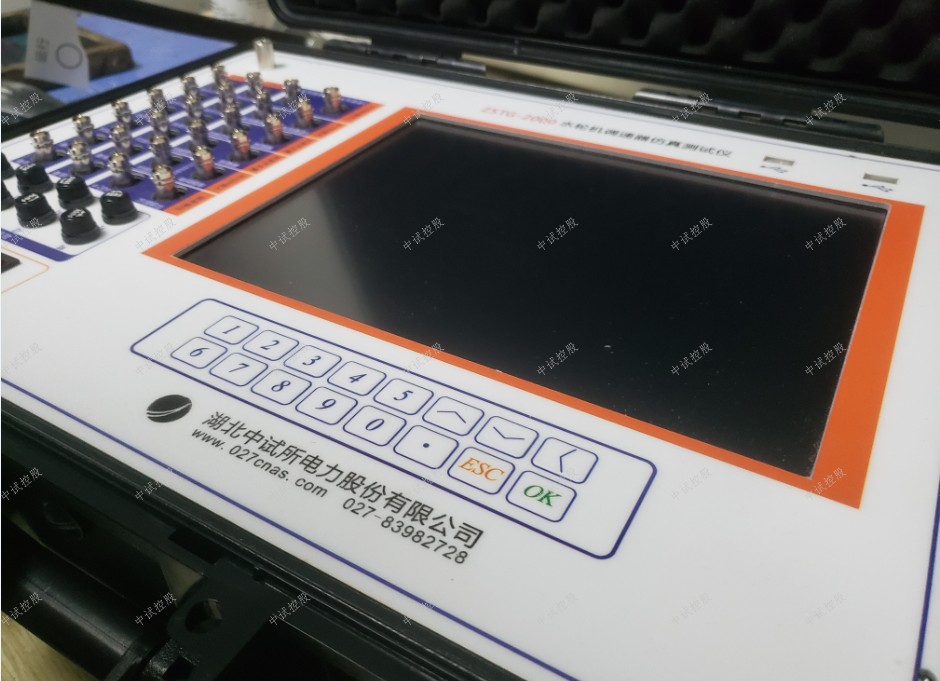

二 人機交互區

儀器帶有一個12.1寸的真彩LCD，所有的試驗數據和試驗結果都由該LCD顯示，儀器本身沒有接盤，輸入方式為觸摸屏，數字和漢字輸入由軟件內置的虛擬鍵盤完成。除了試驗觸摸屏外，還可以外接USB鍵盤和鼠標完成人機交互工作

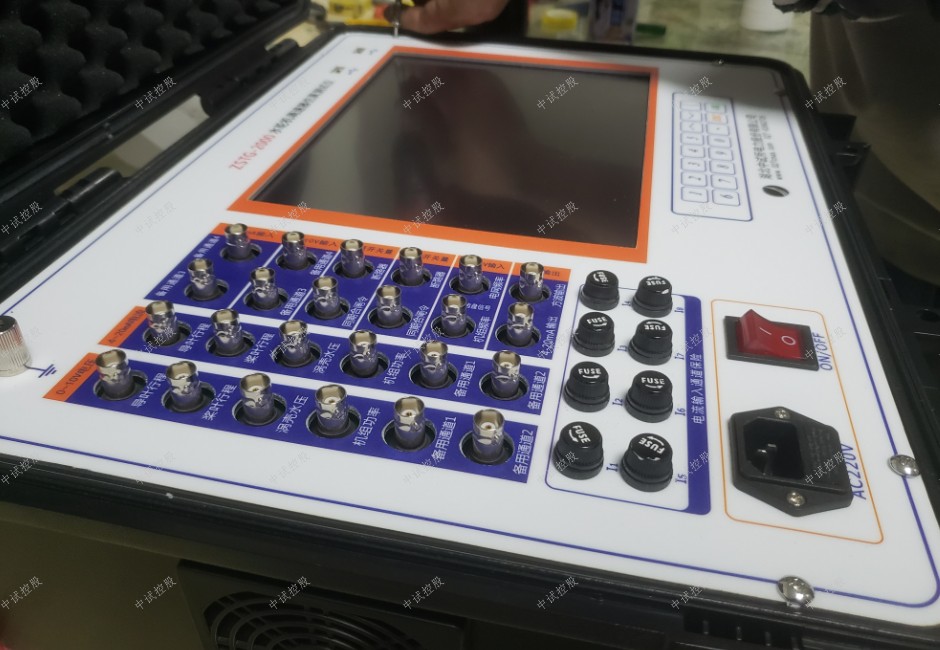

三 操作面板區

操作面板上有1個系統電源開關按鈕，1個系統復位按鈕，一個接地柱和一個USB外接口。儀器的電源管理使用ATX管理方式，儀器的電源操作有以下幾種方式：

1、儀器在關機狀態時，按一下電源按鈕將會啟動整個儀器的電源系統，儀器啟動開機程序，進入開機狀態。

2、在開機狀態時，按一下電源按鈕將會使儀器進入關機狀態，

3、在開機狀態，長時間按住電源按鈕強行切斷儀器電源

4、儀器在開機狀態時，使用驗軟件界面上的關閉系統切斷系統電源，一般情況下推薦使用該方式關閉系統。

注意：上述方式都是通過開/關機電路來切斷電源，緊急情況發生時請直接拔掉電源插頭，切斷220V電源輸入

軟件組成

① 儀器上面的按鈕所在欄目為儀器操作工具欄

在儀器操作工具欄可以選擇新建試驗，保存數據，讀取數據，設置儀器參數，設定儀器通道配置，設置仿真模型，導出數據，查看系統幫助等操作。

② 試驗項目選擇欄

在圖2中，儀器操作工具欄的下方藍色區域為試驗項目選擇欄，用戶在試驗項目選擇欄選擇要進行的試驗項目或儀器工作模式，點擊工具欄的新建試驗將會出現試驗項目選擇欄

③工作狀態顯示欄

試驗項目選擇欄的下方藍色區域為工作狀態顯示欄，此處會顯示的信息包括，儀器運行狀態，當前試驗項目，當前系統時間，是否正在進行仿真等信息。

④ 示波器

進入選擇的試驗項目后，試驗項目選擇欄會消失出現如圖3所示的錄波器，當試驗運行時，錄波器顯示當前的實時曲線或?qū)崟r數據，試驗停止后，示波器顯示整個過程中所采集的數據曲線，并提供曲線分析功能，用戶可以通過“工具尺”定位曲線某一點的信息，也可以縮放查看曲線的局部信息。

⑤ 試驗參數顯示欄

在工作狀態顯示欄左下方為試驗參數顯示欄，在選擇某一試驗后，此欄會顯示當前試驗的參數配置，點擊設置參數可以改變當前的試驗參數配置。

⑥ 試驗操作欄

在工作狀態顯示欄右下方為試驗操作欄，此處可以控制試驗的開始，停止和結果查看。

  附件清單

ZSTS-203 汽輪機調速器仿真測試儀

ZSTS-203汽輪機調速器測試儀是針對于熱電廠電調速系統、熱電廠自動準同期系統特性檢測而開發的一種綜合性測試平臺，儀器可以完成DEH靜特性，轉速死區測量、負荷響應試驗和同期試驗等試驗項目,自動生成各種類型的試驗報告，ZSTS-203汽輪機調速器測試儀還可以做通用錄波器和頻率發生器使用，并且系統采樣頻率可以達到4KHZ，這大大拓寬了儀器的使用范疇，增強了儀器的靈活性。

1、根據國家標準完成調速系統靜特性、空載擾動、自準同期裝置校驗、頻率死區測量、負荷響應試驗、閥門開關規律檢測、轉速繼電器校驗等，自動計算各種試驗的結果參數；

2、儀器能夠自動生成WORD試驗報告，Excel試驗報告；

3、對試驗結果的曲線圖形進行自動標識，使試驗報告制作完全自動化；

4、所有采樣通道的名稱和單位都可以軟件重新定義；

5、各種試驗的試驗環境設置和儀器設置自動保存；

6、所有試驗數據都可以使用U盤或移動硬盤等存儲設備方便的導出；

7、實時繪制試驗曲線，并且提供多種曲線分析工具，使用戶可以對曲線進行任意縮放和定位操作；

8、Windows XPE操作系統，可以實現軟件系統自我保護與恢復，防止病毒攻入與侵蝕。

參數

1、8路低電壓／電流模擬量采集，電壓和電流可以任意轉換，電壓輸入范圍-10V～10V，電流輸入范圍-20mA～20mA，10%～100%滿量程采樣誤差小于0.1%FS；

2、2路頻率測量通道，2700RAD~3300Rad (45HZ～55HZ)范圍，頻率分辨率為0.06Rad (0.001HZ)，測量誤差小于0.06Rad( 0.001HZ)，測頻電壓輸入范圍0.5V～110V；

3、2路無源節點開關量測量通道；

4、2路有源節點開關量測量通道，開關信號輸入電壓范圍12V～220V；

5、8路模擬量采集通道采用隔離采集方式，并且通道和通道之間也相互隔離；

6、1路4～20mA模擬量輸出通道,輸出誤差0.2%；

7、1路頻率輸出通道，頻率分辨率為0.06Rad，2700Rad～3300Rad范圍內輸出誤差0.06Rad，輸出電壓幅值AC12V；

8、觸摸屏方式實現人機交互；

9、儀器自帶8G數據存儲空間；

10、12.1寸大彩屏顯示；

11、工作電壓：AC220V±10%，45HZ～65HZ；

12、工作溫度：-10～50℃，環境濕度<90%。
