產品簡介

24路模擬量，16路開關量和20種以上的派生量

1、ZSTK-8624電量（波形）記錄分析儀是集成了電氣試驗、故障錄波、綜合電力監測功能的便攜式儀器，采用一體機結構，內置高性能的處理、采集、運算和通訊組件，實現了先進的數據處理能力，可用于電力系統各個環節的穩態測量和暫態記錄分析。

2、ZSTK-8624電量（波形）記錄分析儀配置了多種模擬通道，全部采用電氣隔離技術，隔離耐壓達DC3000V；模擬通道類型包括交流電壓、交流電流、直流電壓、直流電流、轉速信號等，覆蓋了電力系統各個環節的電氣信號類型。開關輸入信號類型包括有源、無源兩種。開關輸出信號為繼電器節點。

3、ZSTK-8624電量（波形）記錄分析儀具備功能完備的集成軟件，包括了錄波、試驗、監測、長時記錄等功能。配套提供的遠程機（上位機）軟件可通過局域網與錄波儀連接，實現設備的遠程操作。

產品別稱

便攜式故障錄波儀、發電機特性測試儀、波形記錄儀、電量分析儀、波形記錄儀、波形分析儀

產品特征

1、實時監測：電量（波形）記錄分析儀接入了18/24/32路模擬量、16路開關量。實時顯示波形、諧波、矢量圖，并實時計算模擬量有效值、派生量（頻率、有功、無功、功角、零序、負序等）。

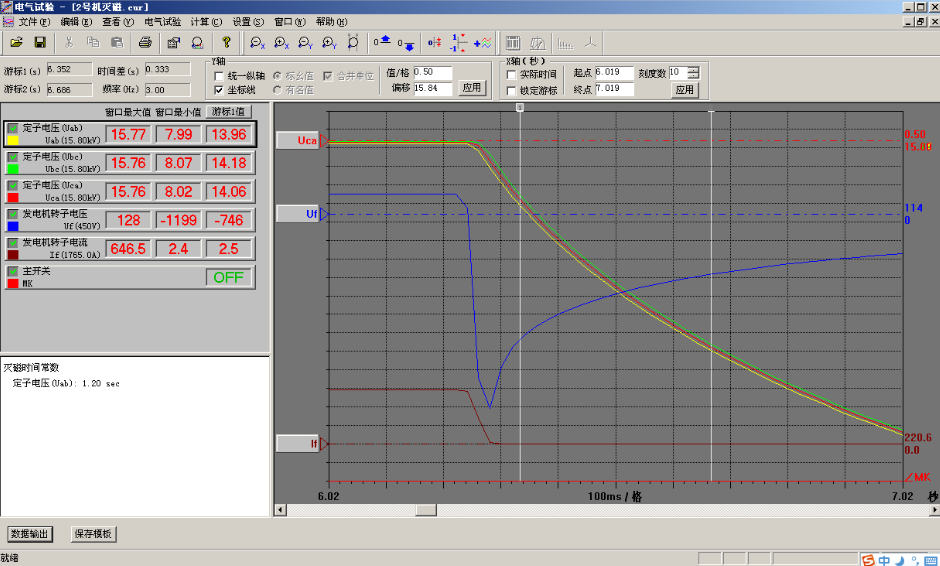

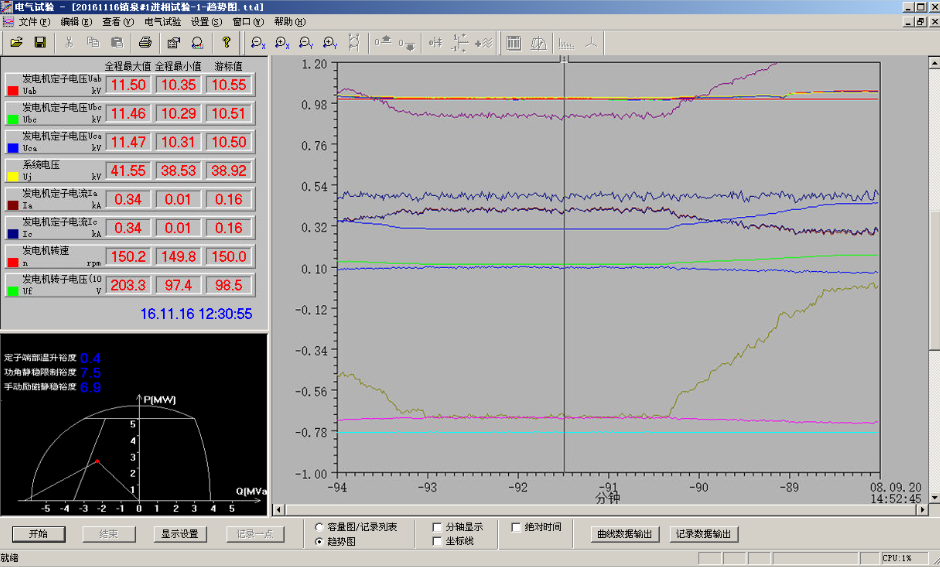

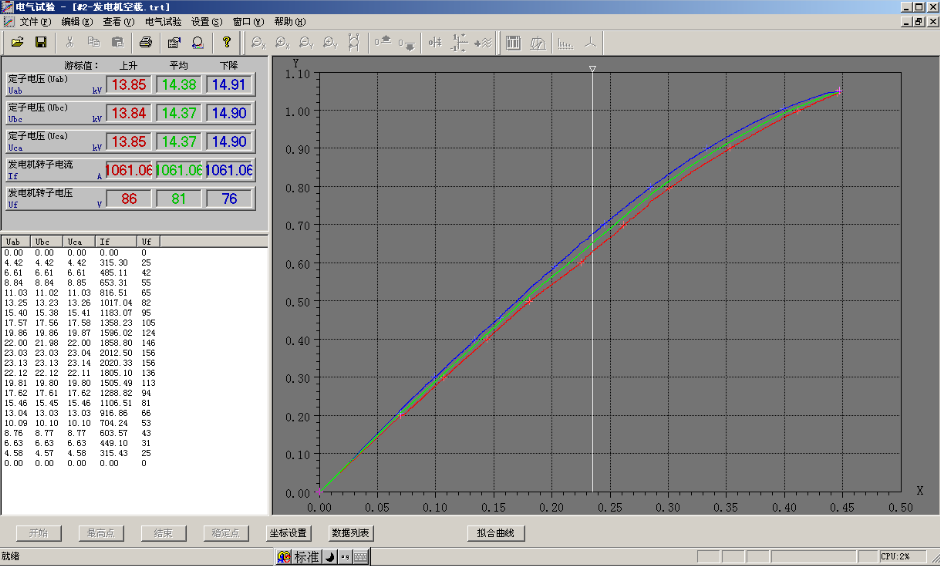

2、發電機電氣試驗：多種發電機特性測試試驗項目，包括發電機空載試驗、短路試驗、頻率特性、進相試驗、甩負荷試驗、轉子交流阻抗、同期裝置校驗等，以及勵磁調解器的各項試驗，例如階躍試驗、滅磁試驗、零起升壓試驗等。

3、故障錄波：具備完整的故障錄波器功能，按預定義的故障判據監測實時信號，在符合判據時啟動波形錄制。可在電力系統發生故障時，自動準確地記錄故障前、后過程的各種電氣量的變化過程。

4、長時錄波：長時間連續記錄模擬量的波形和有效值、開關量狀態。最長可記錄31天，最高可選采樣頻率為10kHz。

  常規參數

模擬通道

錄波儀系列的模擬信號處理模塊及每個模擬通道的數量

模擬通道的技術參數

模塊的通道型號、測量范圍，可根據用戶要求調整，或根據用戶要求提供其他型號模塊

派生量

錄波儀最多可設置24路派生量，各類型的準確度如表

開關量通道

錄波儀最多可接入16路開關量，也可根據用戶要求配置有源節點的電壓范圍

轉速通道

轉速信號通道板示意圖

電量（波形）記錄分析儀可以測量3種轉速信號（可提供DC-5～0V的偏置電壓）：

?1:1信號

即發電機轉子每旋轉一周發生一個脈沖信號。例如，在軸上刷一條反光漆，使用光電傳感器輸出的信號。

此時應將面板上的撥動開關撥至1：1處，并通過調節偏置旋鈕，使得脈沖信號基本達到正負對稱。傳感器輸出的脈沖信號可以使用示波器觀察，也可以將其并聯至電量（波形）記錄分析儀的DC±300V，用“實時波形”功能觀察。例如，觀察到脈沖信號Vpp為1～5V，則應將偏置旋鈕調至-3～-2V位置，使得脈沖信號產生有效的過零點。

?1：60信號

這種信號來自60齒的齒輪盤，發電機轉子每旋轉一周發出60個信號。對應的，使用的一般是鐵磁類型的傳感器，發生的是正弦電壓信號。此時偏置旋鈕應該置于0位。

?脈沖數等于極對數

     轉子上的測速齒輪盤的齒數與機組的極對數相同，這種情況一般出現在水輪機組上。此時應將面板上的撥動開關撥至1：1處，并在參量配置中設置極對數，詳見“6.1 參量設置-模擬量”。 偏置旋鈕應根據轉速傳感器的類型和信號的形態做具體的調節。

     使用電量（波形）記錄分析儀的“實時波形”功能觀察到的轉速通道的波形，不是轉速傳感器輸出的原始信號，而是經過錄波儀轉速通道處理后得到的鋸齒波。如果轉速信號正常，且配置正確，應生成穩定的鋸齒波，并且轉速值、發電機功角值正常。轉速信號的Vpp高于1.0V，且有穩定的過零點，即可正常測量。

技術指標
1.不少于24路模擬量，16路開關量和20種以上的派生量。
2.模擬量精度不低于0.2級；轉速信號精度不低于±1rpm，派生量精度不低于0.5級
3.可實時顯示監測模擬量波形、諧波分析、矢量圖等，并可作為示波器使用。
4.可接入各種設備回路中，對被測參量進行實時監測并完成故障時的數據記錄。
5.故障啟動方式應具備：模擬量突變啟動、越限啟動，手動啟動和開關量啟動。
6.必須具有發電機特性試驗（短路、空載等）、波形類試驗、曲線類試驗、同期試驗、頻率特性、進相試驗、轉子交流阻抗試驗、定子鐵心磁化試驗等功能。
7.設備應具有復合錄波功能。
8. 應具備短路試驗、空載試驗、勵磁試驗、同期試驗、進相試驗、轉子交流阻抗試驗、鐵芯磁化試驗等試驗?zāi)０濉?/span>
9.應具有汽輪發電機功角、主變高壓側功角和系統功角的實測、計算。
10.最大采樣頻率不低于100kS/S。
11.具備實時波形運算功能。
12.具備數字濾波功能。
13.設備需采用工控機模式，自帶大屏幕顯示并可進行試驗所需的所有功能。
14.設備可外接筆記本電腦進行通訊和數據傳輸及遠程操控。
15.設備應具有長時錄波功能。

技術要求
1、模擬量最少接入特性：
0∽150V交流電壓      4 組
0∽500V交流電壓      4 組
0∽10A交流電流       4 組
0∽10mA交流電流 3 組 （電流鉗）
0∽50mA交流電流      1 組 （電流鉗）
0∽±100mV直流電壓 1 組
0∽±2000V直流電壓   1 組
0∽±1000V直流電壓   1 組
0∽±100V直流電壓    1 組
4∽20mA通道 3 組
轉速信號(1:1/1:60) 1 組
2、派生量應具有：有功功率、無功功率、頻率、正序、負序、零序、矢量和（差）和交流阻抗等
3、顯示屏：10.1”LCD顯示屏
4、存儲：120GB固態硬盤
5、通訊接口：1個LAN接口；2個USB
6、供電電源：AC85-260V 50Hz±0.5Hz；DC110-370V
7、工作溫度：0℃～40℃
8、相對濕度：20％～80％
9、絕緣強度：AC2500V
