作用:對高壓電氣設備的局部放電缺陷進行檢測及定位。

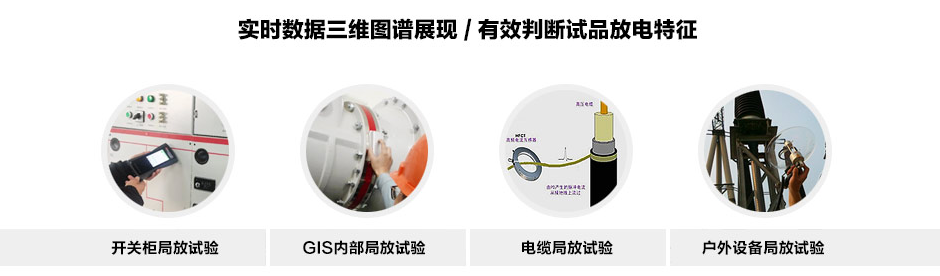

應用于電力系統GIS、高壓開關柜、環網柜、CTPT互感器、避雷器的局部放電檢測,也可以選配傳感器同時也可以完成:電纜、變壓器、架空線路、電纜終端、電纜分支箱、絕緣子等絕緣狀態檢測。
局部放電測試儀、局部放電測量?jī)x、局放儀、數字式局部放電檢測儀、數字式局部放電測量?jī)x
通過以下幾項指標來衡量電氣設備的放電程度:
局部放電強度檢測:通過測量 1 個工頻周期內的放電信號,根據放電脈沖序列中大值(dB)來表征局部放電的強度;
局部放電頻度檢測:通過測量 1 個工頻周期內的放電信號,提取放電脈沖并根據放電脈沖數量來表征局部放電的頻度。
1、配置不同傳感器實現幾乎所有的高壓電氣設備的局部放電檢測;

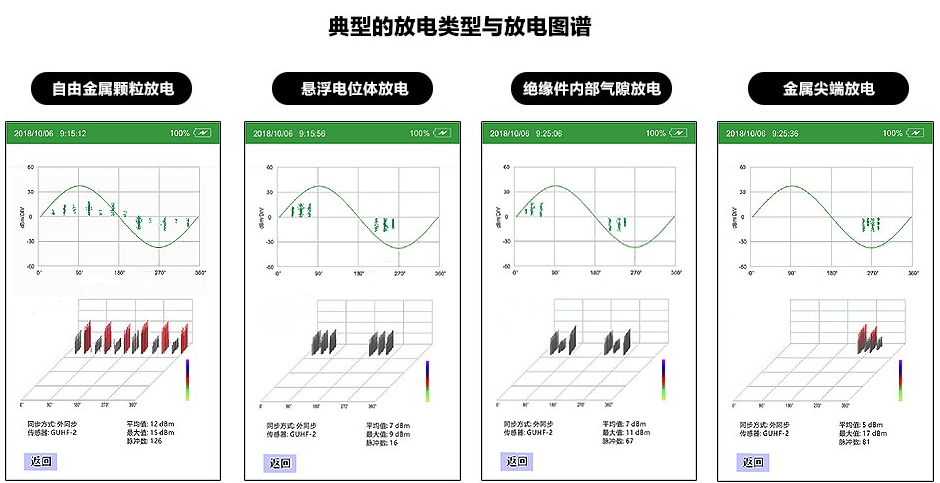

2、提供時域波形、PRPD、PRPS等多種放電圖譜,實現不同放電類型的分析;
3、人性化的人機界面方便不同設備的數據管理;

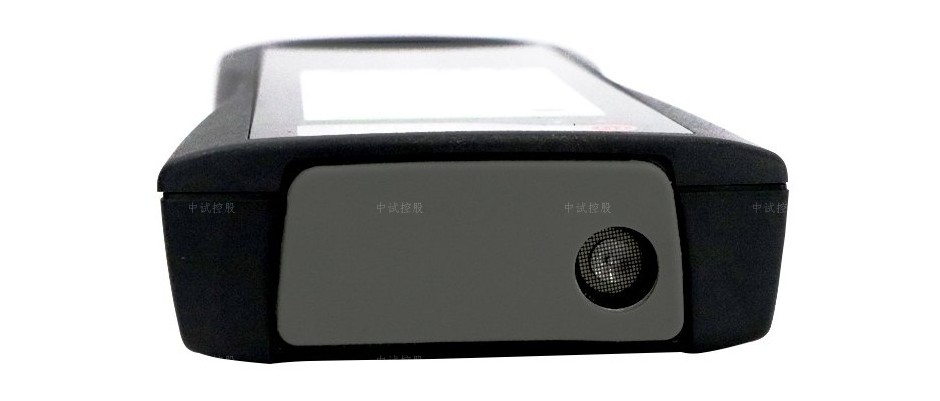

4、內置超聲波傳感器和暫態地電壓(以下簡稱TEV)傳感器,外接GIS用的特高頻傳感器,也可以外接變壓器、電纜、架空線路等專用傳感器;

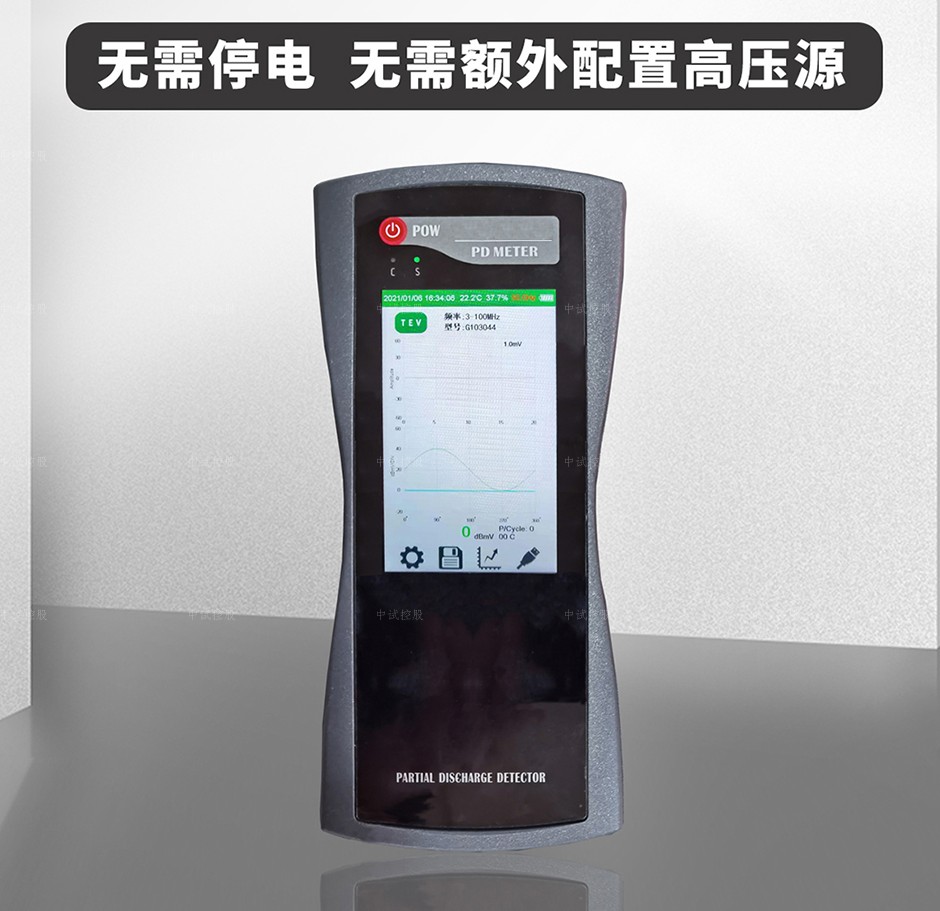

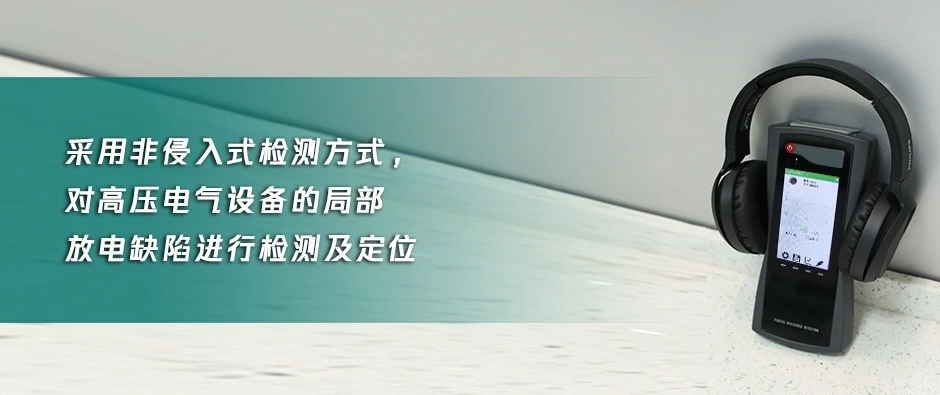

5、采用非侵入式檢測方式,測試過程中無需停電,無需額外配置高壓源,比傳統的脈沖式局部放電檢測儀使用更加方便;
6、測試帶寬范圍為30kHz ~ 2.0GHz,適用各種頻段的檢測原理。
ZSJF-9200G局部放電綜合試驗儀 |
||||
作用:對高壓電氣設備的局部放電缺陷進行檢測及定位,用于電力系統GIS、高壓開關柜、環網柜、CTPT互感器、避雷器的局部放電檢測,也可以選配傳感器同時也可以完成:電纜、變壓器、架空線路、電纜終端、電纜分支箱、絕緣子等絕緣狀態檢測。 |
||||
TEV 測量 |
AE 測量 |
|||
測量范圍 |
0-60 dBmV |
測量范圍 |
-6dBμV 至 68dBμV |
|
分辨率 |
1dB |
分辨率 |
1dB |
|
精度 |
±1dB |
精度 |
±1dB |
|
每周期最大脈沖 |
1400 |
頻率范圍 |
20~200 kHz |
|
測量頻帶 |
3~100MHz |
|||
AA 測量 |
UHF測量 |
|||
測量范圍 |
-6dBμV~68dBμV |
檢測頻段 |
300-2000MHz |
|
分辨率 |
1dB |
測量范圍 |
0-60 dBmV |
|
精度 |
±1dB |
靈敏度 |
<1dBm |
|
傳感器中心頻率 |
40 kHz |
傳感器頻段 |
300-2000MHz |
|
HFCT 測量 |
||||
傳感器傳輸阻抗 |
5mV/mA |
|||
檢測頻率 |
1~30MHz |
|||
靈敏度 |
≤50pC |
|||
硬件 |
||||
外殼 |
ABS |
|||
顯示 |
4.0 寸RGB液晶屏 分辨率800*480 |
|||
采樣精度 |
12bit |
|||
同步方式 |
內同步、外同步 |
|||
連接器 |
USB 接口(兼充電器輸入) |
|||
3.5mm 立體聲耳機插孔 |
||||
外部傳感器輸入接口 |
||||
耳機 |
最小 8 歐姆 |
|||
SD 卡 |
標配 16G ~ 64G |
|||
內置電池 |
3.7V/5000mAh 鋰電池 |
|||
工作時間 |
約 6 小時 |
|||
充電器 |
AC 90-264V 或 DC 5V |
|||
使用溫度 |
-20 ~ 50℃ |
|||
濕度 |
20-85% 相對濕度 |
|||
體積、重量 |
210*100*35(mm) 0.4KG(主機) |
|||

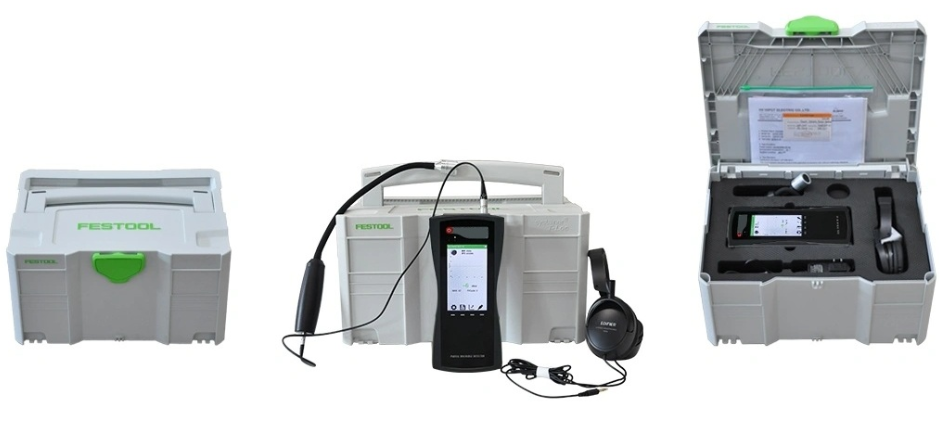

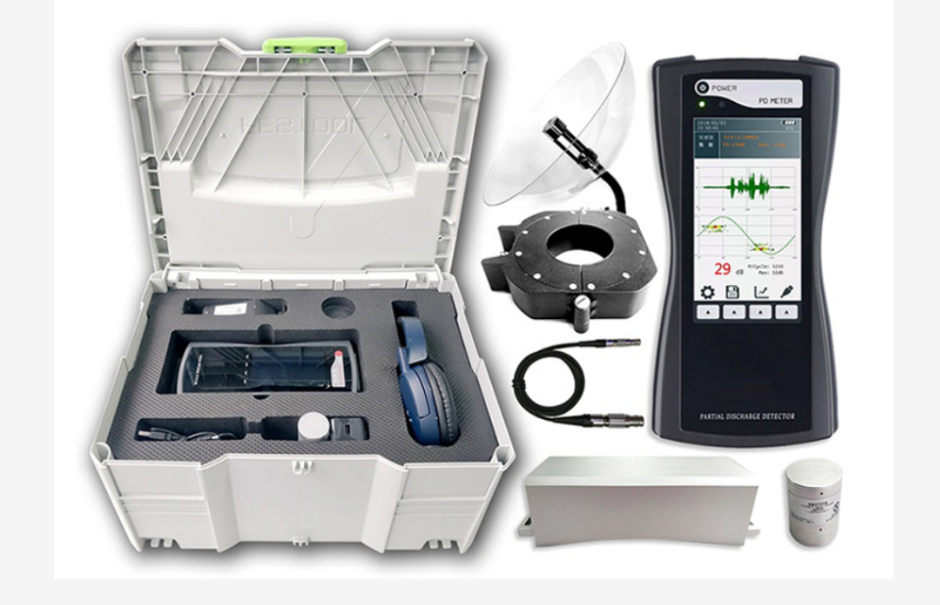

附件 |
|||
序號 |
名稱 |
應用 |
數量單位 |
1 |
檢測主機:內置二合一傳感器(超聲波 +TEV地電波傳感器) |
單機可完成高壓開關柜、環網柜、CTPT互感器、避雷器 |
套 |
2 |
特高頻傳感器 |
(GIS用) |
1個 標配 |
3 |
高頻互感器 |
(電纜用) |
1個 選配 |
4 |

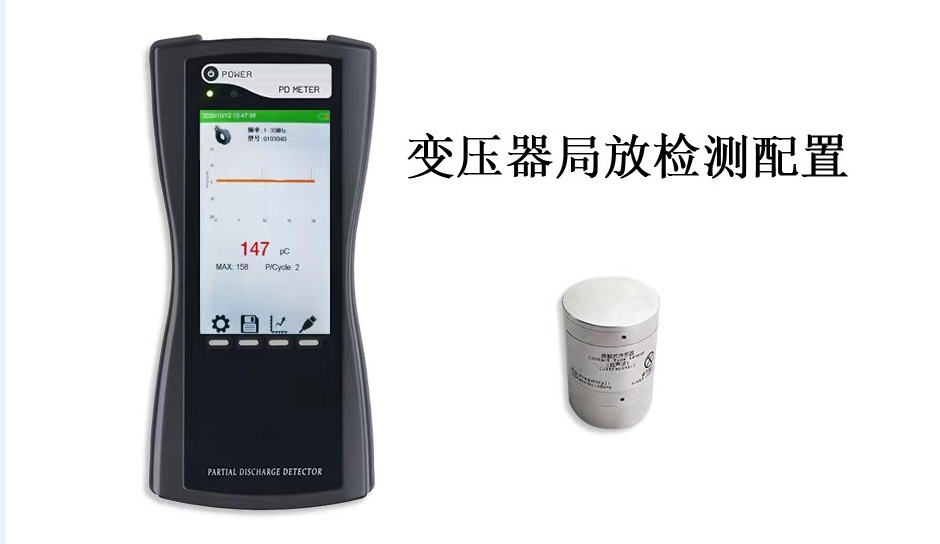

外置接觸式超聲波傳感器 |
(變壓器用) |
1個 選配 |
5 |
柔性傳感器 |
(開關柜選用) |
1個 選配 |
6 |
聚波器 |
(高架線路用) |
1個 選配 |
7 |
充電器+USB線+測試線 |
|
1套 |
8 |
說明書 |
|
1份 |
9 |
出廠報告 |
|
1份 |
10 |
合格證 |
|
1份 |
