ZSST-3900C無線高壓衛星授時遠程核相電流測試儀
- 無線高壓衛星授時語音核相，高壓電流、漏電流、頻率、相位、相序、驗電測試；多芯電纜漏電巡查等
- 參考標準：GB 13398-2008
- 電流：0.00A～20000A
- 對1V～550kV的電壓線路全智能核相
- 衛星授時模式距離不受限制，達500km以上
- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
- 歡迎來電咨詢 027-83621138 聯系我們
- 產品介紹
- 應用展示
- 圖文集合
- 質保方針
- 資料下載
產品簡介

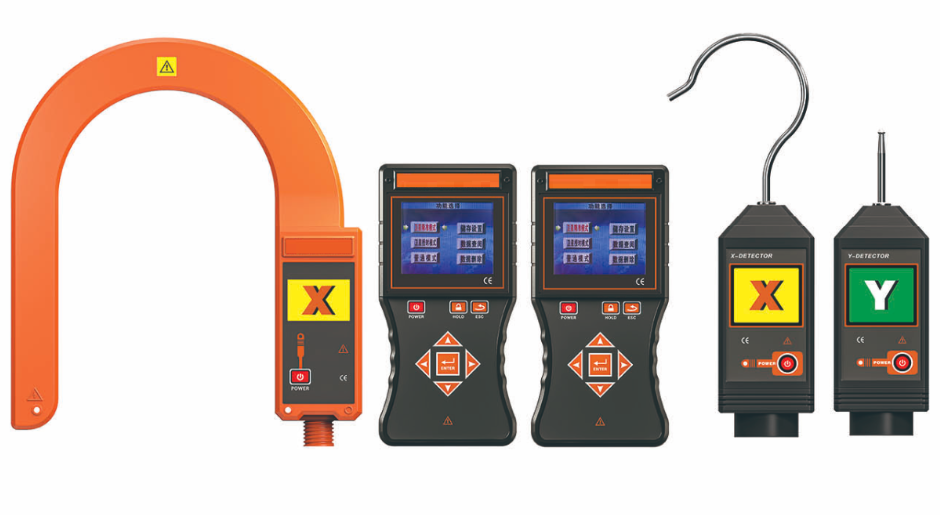

ZSST-3900C無線高壓衛星授時遠程核相電流測試儀又名無線高壓衛星授時遠程核相器，由X接收器、Y接收器、X探測器、Y探測器、伸縮絕緣桿等組成，同時具有無線高壓衛星授時遠程核相儀、無線高壓鉗形電流表、無線高壓相位表、無線高壓相序表、無線高壓驗電器的功能。
產品別稱
無線高壓衛星授時遠程核相電流儀、無線衛星授時遠程核相電流儀、高壓衛星授時遠程核相電流儀
產品特征
ZSST-3900C無線高壓衛星授時遠程核相電流測試儀能對1V～550kV的電壓線路全智能核相，兼容普通核相儀的功能，空曠地面普通核相距離可達160m。也可用于高壓線路和完全密封的環網柜低壓感應點核相，其中35kV及以下的裸導線探測器可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加安全！
ZSST-3900C無線高壓衛星授時遠程核相電流測試儀參數
功 能
無線高壓衛星授時語音核相，高壓電流、漏電流、頻率、相位、相序、驗電測試；多芯電纜漏電巡查等
電 源
接收器： DC 7.4V可充鋰電池
探測器： DC 3.7V可充鋰電池
USB充電接口，連續工作約10小時
測試方式
核相：衛星秒脈沖精準模式、衛星授時模式、普通模式
電流：雙層柔性線圈帶屏蔽檢測電流
傳輸方式
315MHz、433MHz無線傳輸
核相距離
衛星授時模式距離不受限制，達500km以上
普通核相模式距離160m
顯示模式
3.5寸真彩液晶屏顯示
可測線徑
測電流時：Ф168mm的導線，或168mm×245mm的母排
量 程
電流：0.00A～20000A
相位：0°～360°
頻率：45Hz～75Hz
分 辨 力
1°；0.1Hz；10mA
精 度
(23℃±5℃，80%RH以下)
衛星授時核相：≤±5°
普通核相：≤±10°
頻率：≤±2Hz
電流：0～6000A,±3%±5dgt;
6000A～2000A,±4%±5dgt
相別定性
衛星授時核相：XY兩接收器顯示的實時相角差在0°～30°為同相； XY兩接收器實時相角差在90°～150°或210°～270°為異相
普通核相模式：同相:－30°～30°；異相: 90°～150°和210°～270°
電壓等級
核相：AC 1V～550kV(35 kV及以上電壓非接觸核相)
測電流：AC 35kV及以下裸導線，或110kV以下有絕緣外皮的導線
首次搜星時間
第一次開機搜星時間約3分鐘，開機后第二次搜星時間約30秒，后續熱啟動約1秒，搜索衛星時主機正面水平朝天
持續核相時間
衛星授時成功后，若無衛星信號可持續核相30分鐘，滿足地下室、礦井下核相
核相方式
接觸核相：35kV及以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作)
非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。(帶絕緣桿操作)
授時精度
小于30nS
語音功能
同相、異相、X信號正常、Y信號正常等語音功能
柔性線圈
X探測器內置雙層柔性線圈帶屏蔽層，長約760mm
絕緣桿尺寸
拉伸后長約5m；收縮后長約1m(5節)
換 檔
自動換檔
采樣速率
2次/秒
驗電指示
探測器“嘟--嘟--嘟”蜂鳴聲
位置誤差
X探測器測試電流時導線位置誤差的影響： A區無位置誤差；B區約增加0.2%；C區約增加2%(見后圖)
儀表尺寸
探測器：長寬厚310mm×270mm×52mm
接收器：長寬厚250mm×100mm×40mm
鋁 箱：長寬厚1135mm×275mm×120mm
背光控制
按上下箭頭鍵調整背光亮度
感應強度控制
根據感應的電場強弱不同，探測器能自動控制放大倍數，便于排線密集場所核相
數據保持
測試模式下按HOLD鍵保持數據，再按HOLD鍵取消保持
退出功能
按ESC鍵退出當前功能界面，返回上級目錄
數據查閱
按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據
搜星指示
搜索衛星時動態顯示“----”符號
自動關機
接收器開機約30分鐘后，儀表自動關機
探測器開機約15分鐘后，儀表自動關機
額定電流
探測器：35mA max；接收器：300mA max
電池電壓
當電池電量不足時：探測器電源指示燈慢閃，提醒充電；接收器電池電壓低符號顯示，提醒充電
儀表質量
探測器：205g(含電池)
接收器：395g(含電池)
絕緣桿：1.45kg
總質量：12.6kg(含儀表箱)
工作溫濕度
-10℃～40℃；80%Rh以下
存放溫濕度
-10℃～60℃；70%Rh以下
干 擾
無特強電磁場；無433MHz、315MHz同頻干擾
絕緣強度
絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間)
探測器：2000V/rms(絕緣桿連接頭與探測器頂部之間)
接收器：2000V/rms(外殼前后兩端之前)
結 構
防滴漏Ⅱ型、IP63
適合安規
GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求
符合IEC61481－A2:2004；IEC 61243－1
ed.2:2003標準
|
附件 |
||
|
1 |
探測器 |
2個(X、Y各1個) |
|
2 |
接收器(主機) |
2個 |
|
3 |
雙層柔性線圈(內置于X探測器) |
1根 |
|
4 |
天線 |
4根 |
|
5 |
伸縮絕緣桿 |
2根 |
|
7 |
鋁箱 |
1個 |
|
8 |
USB充電器、充電線 |
1套 |
|
9 |
鋰電池 |
4個(儀表內) |
|
10 |
自校線 |
1根 |
|
11 |
說明書 |
1本 |
|
12 |
出廠報告 |
1份 |
|
13 |
合格證 |
1張 |
