中試控股技術研究院魯工為您講解:干式配電變壓器材質分析儀

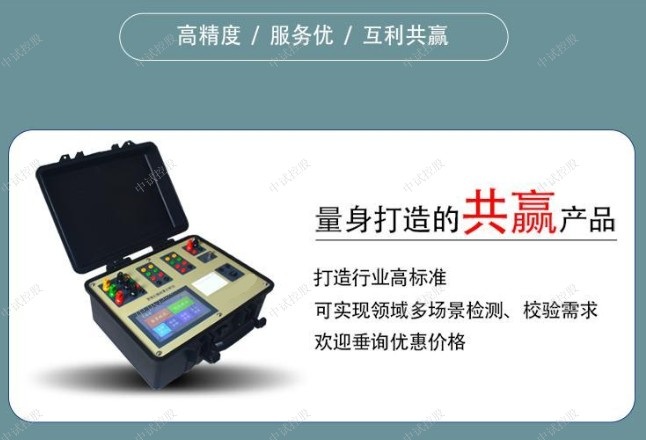

ZSCZ-8800變壓器材質分析儀
可無源、準確測量各種配電變壓器的容量
全漢字菜單及圖形操作提示實現友好的人機對話,觸摸按鍵使操作更簡便,可適應冬夏各季。
變壓器材質分析儀:多功能測量儀器,相當于往常四種測試儀器:即變壓器材質分析儀+有源變壓器容量測試儀+變壓器特性參數測試儀+變壓器直流電阻測試儀。它可對多種變壓器的材質、容量、型式、空載電流、空載損耗、負載損耗、阻抗電壓、直流電阻等一系列工頻參數進行精密的測量。
當前配電變壓器生產中,用鋁線代替銅線作為導體材質已成為行業公開的潛規則,之所以出現這種情況,主要原因是鋁線變壓器與銅線變壓器相比能節省成本,具有較強經濟性。
容量實驗
ZSCZ-8800變壓器材質分析儀對多種變壓器材質、容量、型 式、空載電流、空載損耗、負載損耗、阻抗電壓、直流電阻等參數測量
ZSCZ-8800變壓器材質分析儀可以盲測10KV配電變壓器的容量及35KV、110KV、220KV的變壓器容量
ZSCZ-8800變壓器材質分析儀變壓器材質分析儀+容量儀+變壓器特性參數儀+直阻儀一體機
可以在液晶屏上直接觸摸相應圖片部分,也可以按動外部鍵盤對應的數字進入到相應的子菜單。
容量測試
正確設置了容量參數后,再進行容量的測試功能。
試驗第一步:按照提示的接線圖接線,對于250KVA以上的變壓器,要使用相應規格的短路線。
試驗第二步:接好試驗線后,對測試方式進行選擇,測試儀默認為對變壓器施加信號的單一容量法測
試,如需進行直阻數據的綜合測試,測試方式的選擇可以用觸摸功能在彩色液晶上修改,也可以使
用外部按鍵“F3”進行修改;
接線及測試方式檢查無誤既可試驗,使用觸摸功能可以在彩色液晶上的‘開始測試’按鈕區域直接
點擊,使用外部按鍵時按‘確認’按鍵,‘開始測試’按鈕轉換成‘測試中..’按鈕,同時儀器發
出滴滴的聲響提示正在進行測試,測試完畢自動結束。如果確認數據穩定也可以人工結束,同樣使
用觸摸功能可以在彩色液晶上的‘測試中’按鈕區域直接點擊,使用外部按鍵時按‘確認’按鍵,
結束測試,測試儀自動給出測試的結果。
如果采集數據出現問題,測試儀提示"采集失敗,請檢查接線!"。
試驗第三步:測試完畢出現容量測試判別結果,包括:當前測試條件下實測的短路損耗(負載損耗)
數值、判定的變壓器參數下國標規定的短路損耗數值、校正到額定試驗條件下的短路損耗數值、校
正后的短路損耗數值與國標參數下短路損耗值的百分數誤差。當前條件下實測阻抗電壓數值、判定
的國標阻抗電壓數值、判定容量、實測容量、變壓器的實測阻抗;如果在判定容量顯示為“No type
”說明實測容量值在兩相臨容量之間,無法歸檔;
如果顯示屏提示“負載損耗異常,請用有源負載測試”,則返回主菜單,使用“有源負載”項目進
行測試以效驗容量測試的結果。
試驗第四步:測試結果的保存和打印。如使用觸摸功能可以在彩色液晶上的‘F1 保存’按
鈕區域直接點擊,使用外部按鍵時按‘F1’按鍵,測試儀即可把測試的結果進行保存。在‘結果查
詢’子菜單可以查詢到保存的記錄。
有源負載
正確設置了特性參數后,再進行有源負載的測試功能。
按照“測試鉗接在被試變壓器的高壓側,低壓側要良好短接”的原則接好線后,按確定鍵測試;測
試完畢后結果顯示在液晶屏上,測試結果包括:三相測試電壓值(Ua、Ub、Uc)、三相測試電流值
(Ia、Ib、Ic)、三相實測損耗值(Pa、Pb、Pc)、校正到額定試驗條件下(額定電流、溫度校正
到設定溫標)的短路損耗數值、校正到額定條件的阻抗電壓,被測變壓器的高壓電阻和高壓電抗。
結果查詢
可以對保存的結果進行瀏覽、打印、刪除、上傳等功能。
單相空載
a) 為確保儀器的準確度,在低壓側施加額定電壓值,比如低壓側電壓為0.4KV,變壓器的A、B
、C各相做單相空載試驗時必須使用單相交流可調電源。
b) 在參數設置界面中,正確設置測試的變壓器容量,額定高壓、額定低壓,按銘牌所標值輸
入。
做A相空載時,將黃色測試鉗子夾在變壓器低壓側的a相接線柱,將紅色測試鉗子夾在變壓器低壓側
的公共端;測試鉗得粗細線,按接線示意圖聯接(粗線接電流,細線接電壓)。
c) 接線無誤后,接通單相可調交流電源調壓到231V,按‘開始測試’鍵,進行A相的測試,待
數值穩定后按‘A相測試’鍵此時完成a相測試。注意:完成a相測試后必須先斷開所施加的231V交流
電源,然后換相測試(每測試完一相必須先斷開電源)。
d) 做B相空載時,將黃色測試鉗子夾在變壓器低壓側的b相接線柱,將紅色測試鉗子夾在變壓
器低壓側的公共端;接線無誤后,接通單相可調交流電源調壓到231V,待數值穩定后按‘B相測試’
鍵此時完成B相測試。
e) 做C相空載時,將黃色測試鉗子夾在變壓器低壓側的c相接線柱,將紅色測試鉗子夾在變壓
器低壓側的公共端;接線無誤后,接通單相可調交流電源調壓到231V,待數值穩定后按‘C相測試’
鍵此時完成C相測試。
f) 三相分別測試完畢后顯示實測空載損耗以及校正后的空載損耗(這里的校正是指非額定電
壓條件下空載試驗時將測量的功率損耗和空載電流校正到額定電壓條件時的數值)。
三相空載
正確設置了特性參數后,再進行三相空載的測試功能。
a) 對于電壓或者電流超過儀器量程的,要經過PT或CT來測量變壓器的空載損耗,在參數設置
界面正確設置PT變比以及CT變比值。
b) 接線無誤后,在低壓側施加額定電壓值,比如低壓側電壓為0.4KV,則接通三相可調交流電
源到400V左右,點擊‘開始測試’,或者直接按外部按鍵‘確認’按鍵開始測試,待數值穩定后再
次點擊界面按鍵,或者直接按外部按鍵‘確認’按鍵,測試儀可自動計算出實際的空載損耗數據。
c) 三線空載屏分別顯示出當前各相的實際電壓、電流、功率,以及校正后的空載電流百分比
Io%、校正后的空載損耗(非額定電壓條件下空載試驗時將測量的功率損耗和空載電流校正到額定電
壓條件時的數值)。
單相短路
a) 為確保儀器測量數據的準確度,變壓器的A、B、C各相做單相短路試驗時,施加于測試電路
的電流必須大于50%額定電流。
b) 正確設置了特性參數后,再進行單相短路的測試功能
c) 在參數設置界面中,正確設置測試的變壓器容量,額定高壓、額定低壓,按銘牌所標值輸
入。
d) 測量步驟
第一步,黃色測試鉗子夾在變壓器高壓側的A相接線柱,紅色測試鉗子夾在變壓器高壓側的B相接線
柱;測試鉗得粗細線,按接線示意圖聯接(粗線接電流,細線接電壓)。接線無誤后,接通單相交
流電源,施加于測試電路的電流必須大于50%額定電流。點擊‘開始測試’,或者直接按外部按鍵‘
確認’按鍵開始測試,待數值穩定后按‘A相測試’鍵此時完成A相測試。
第二步,黃色測試鉗子夾在變壓器高壓側的B相接線柱,紅色測試鉗子夾在變壓器高壓側的C相接線
柱;接通單相交流電源,待數值穩定后按‘B相測試’鍵此時完成B相測試。
第三步,黃色測試鉗子夾在變壓器高壓側的C相接線柱,紅色測試鉗子夾在變壓器高壓側的A相接線
柱;接通單相交流電源,待數值穩定后按‘C相測試’鍵此時完成C相測試。
e) 測試完畢顯示出當前各相的實際電壓、電流、功率,校正后的短路電壓百分比Uk%即阻抗電
壓、測試負載損耗以及校正后的負載損耗(非額定電流條件下短路試驗時將測量的功率損耗和短路
電壓校正到額定電流條件時的數值)。
三相短路
a)為確保儀器測量數據的準確度,施加于測試電路的電流必須大于50%額定電流。
b)在參數設置界面中,正確設置測試的變壓器容量,額定高壓、額定低壓,按銘牌所標值輸入。
c)按照接線圖接線,做負載實驗時變壓器的非加壓側的三個出線端人工短連接。
d)接線無誤后,如使用觸摸功能可以在彩色液晶上的‘開始測試’按鈕區域直接點擊,或使用外部
按鍵時按‘確認’按鍵,‘開始測試’按鈕轉換成‘測試中...’按鈕,施加電流電壓,等待數據穩
定后,人工按鍵結束測試。使用觸摸功能時在彩色液晶上的‘測試中...’按鈕區域直接點擊,使用
外部按鍵時按‘確認’按鍵,結束測試,測試儀自動給出測試的結果。
e)測試完畢顯示出當前各相的實際電壓、電流、功率,校正后的短路電壓百分比Uk%即阻抗電壓、測
試負載損耗以及校正后的負載損耗(非額定電流條件下短路試驗時將測量的功率損耗和短路電壓校
正到額定電流條件時的數值)。
綜合實驗
此界面是變壓器材質測試的主要結果界面。
進行此實驗之前要對變壓器的所有參數進行測試,包括變壓器的容量,變壓器的直阻,變壓器的外
觀參數都要進行準確的測試。
ZSCZ-8800變壓器材質分析儀技術指標
1、 輸入特性
有源部分:電壓測量范圍:0~10V
電流測量范圍:0~10A
無源部分:
電壓測量范圍:0~750V 寬量限(可以外接電壓互感器)。
電流測量范圍:0~100A內部全部自動切換量程(可以外接電流互感器)。
2、 準確度:
電壓、電流、頻率:±0.2%
功率:±0.5%(CosΦ>0.1),±1.0%(0.02<CosΦ<0.1)
3、 匝比測試精度:0.5%
4、 直阻參數
I. 輸出電流:<5mA、40mA、200mA、1A、5A、10A
II. 分辨率:0.1μΩ
III. 量程: 100Ω-20KΩ (<5mA檔)
a. 1Ω-250Ω (40mA檔)
b. 100mΩ-50Ω (200mA檔)
c. 5mΩ-10Ω (1A檔)
d. 1mΩ-2Ω (5A檔)
e. 0.5mΩ-0.8Ω (10A檔)
IV. 準確度:大于5毫安:2‰ 小于5毫安: 5‰
5、工作溫度:-10℃~ +40℃
6、絕緣:⑴ 電壓、電流輸入端對機殼的絕緣電阻≥100M?。
⑵ 工作電源輸入端對外殼之間可承受工頻2KV(有效值)、歷時1分鐘試驗。
7、體積:41cm×35cm×18cm
8、重量:10Kg
1、來自電源的于擾可以在電源中用濾波器加以抑制、這種濾波器應能抑制變壓器局放測試儀的頻寬的所有頻率,但能讓低頻率試驗電壓通過。
2、來自接地系統的干擾,可以通過單獨的連接。把試驗電路接到適當的接地點來消除。
3、來自外部的干擾源。如高壓試驗、附近的開關操作、無線電發射等引起的靜電或磁感應以及電磁輻射,均能被放電試驗線路耦合引人,并誤認為是放電脈沖;如果這些干擾信號源不能被消除,就要對試驗線路加以屏蔽,需要有一個設計良好的薄金屬皮、金屬板或鐵絲鋼的屏蔽,有時樣品的金屬外殼要用作屏蔽,有條件的可修建屏蔽試驗室。
4、試驗電壓會引起的外部放電。假使試區內接地不良或懸浮的部分被試驗電壓充電,就能發生放電,這可通過波形判斷與內部放電區別開,局部放電測試儀可用來對這種放電定位,試驗時應保證所有試品及儀器接地可靠,設備接地點不能有生銹或漆膜,接地連接應用螺釘壓緊。
5、對試驗電路內的放電。如高壓試驗變壓器中自身的放電,可由大多數放電檢測儀檢測到,在這些情況中,需要具備一臺無放電的試驗變壓器;否則用平衡檢測裝置或者可以在高壓線路內插入一個濾波器,以便抑制來自變壓器的放電脈沖。
接下來中試控股告訴你如何判斷變壓器繞組變形故障是短路電動力引起的:
變壓器受短路沖擊時,如果短路電流小,繼電保護正確動作,繞組變形將是輕微的。如果短路電流大,繼電保護延時動作甚至拒動,變壓器繞組變形將會很嚴重,甚至造成繞組損壞。對于輕微的變形,如果不及時檢修,恢復墊塊位置,緊固繞組的壓釘及鐵軛的拉板、拉桿,加強引線的夾緊力,在多次短路沖擊后,由于累積效應也會使變壓器損壞,因此診斷繞組變形程度、制訂合理的變壓器檢修周期是提高變壓器抗短路能力的一項重要措施,變壓器繞組變形測試儀是檢測變壓器繞組變形的專業儀器。
由于繞組中漏磁的存在,載流導線在漏磁作用下受到電動力的作用。特別是在繞組突然短路時,電動力最嚴重,漏磁通常可分解為縱軸分量和橫軸分量;縱軸磁場使繞組產生輻向力,而橫軸磁場使繞組受軸向力。軸向力使整個繞組受到張力P1,在導線中產生拉伸應力,而內繞組受到壓縮力P2,導線受到擠壓應力。
軸向力的產生分為兩部分,一部分是由于繞組端部漏磁彎曲部分的輻向分量與載流導體作用而產生,它使內外繞組都受壓力:由于繞組端部磁場最大,因而壓力也最大,但中部幾乎為零,繞組的另一端力的方向改變;軸向力的另一部分是由于內外安匝不平衡所產生的輻向漏磁與載流導體作用而產生,該力使內繞組受壓,外繞組受拉,安匝不平衡越大,該軸向力也越大。
因此,變壓器繞組在出口短路時,將承受很大的軸向和輻向電動力,軸向電動力使繞組向中間壓縮,這種由電動力產生的機械應力,可能影響繞組匝間絕緣,對繞組的匝間絕緣造成損傷。而輻向電動力使繞組向外擴張,可能失去穩定性,造成相間絕緣損壞,電動力過大,嚴重時可能造成繞組扭曲變形或導線斷裂。
對于由變壓器出口短路電動力造成的影響,判斷主變壓器繞組是否變形,過去只采取吊罩檢查的方法。目前采用中試控股變壓器繞組測試儀進行分析判斷,通過對主變壓器的高、中、低壓三相的九個繞組分別施加10kHz至lkHz高頻脈沖。由計算機記錄脈沖波形曲線并儲存,通過打印,將波形繪制出圖,顯示正常波形與故障后波形變化的對比和分析,試驗人員根據該儀器特有的頻率和波形,能比較科學地準確判斷主變壓器繞組變形情況。接下來中試控股告訴你變壓器繞組變形測試儀頻率響應與法阻抗法的區別:
