中試控股技術研究院魯工為您講解:油浸式變壓器材質分析儀(電科院)

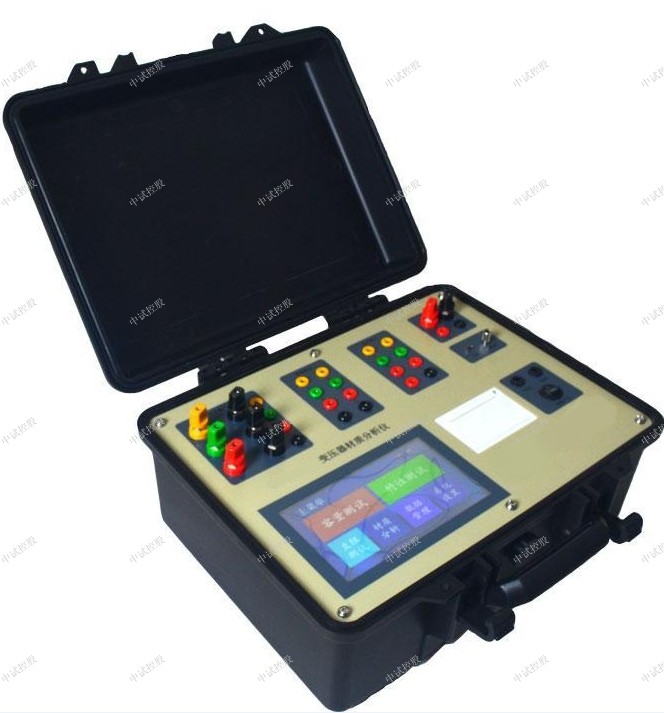

ZSCZ-8800變壓器材質分析儀
可無源、準確測量各種配電變壓器的容量
全漢字菜單及圖形操作提示實現友好的人機對話,觸摸按鍵使操作更簡便,可適應冬夏各季。
變壓器材質分析儀:多功能測量儀器,相當于往常四種測試儀器:即變壓器材質分析儀+有源變壓器容量測試儀+變壓器特性參數測試儀+變壓器直流電阻測試儀。它可對多種變壓器的材質、容量、型式、空載電流、空載損耗、負載損耗、阻抗電壓、直流電阻等一系列工頻參數進行精密的測量。
當前配電變壓器生產中,用鋁線代替銅線作為導體材質已成為行業公開的潛規則,之所以出現這種情況,主要原因是鋁線變壓器與銅線變壓器相比能節省成本,具有較強經濟性。
ZSCZ-8800變壓器材質分析儀技術指標
ZSCZ-8800變壓器材質分析儀為多功能測量儀器,相當于往常四種測試儀器:即變壓器材質分析儀+有
ZSCZ-8800變壓器材質分析儀對多種變壓器材質、容量、型 式、空載電流、空載損耗、負載損耗、阻抗電壓、直流電阻等參數測量
ZSCZ-8800變壓器材質分析儀可以盲測10KV配電變壓器的容量及35KV、110KV、220KV的變壓器容量
ZSCZ-8800變壓器材質分析儀變壓器材質分析儀+容量儀+變壓器特性參數儀+直阻儀一體機
1、 輸入特性
有源部分:電壓測量范圍:0~10V
電流測量范圍:0~10A
無源部分:
電壓測量范圍:0~750V 寬量限(可以外接電壓互感器)。
電流測量范圍:0~100A內部全部自動切換量程(可以外接電流互感器)。
2、 準確度:
電壓、電流、頻率:±0.2%
功率:±0.5%(CosΦ>0.1),±1.0%(0.02<CosΦ<0.1)
3、 匝比測試精度:0.5%
4、 直阻參數
I. 輸出電流:<5mA、40mA、200mA、1A、5A、10A
II. 分辨率:0.1μΩ
III. 量程: 100Ω-20KΩ (<5mA檔)
a. 1Ω-250Ω (40mA檔)
b. 100mΩ-50Ω (200mA檔)
c. 5mΩ-10Ω (1A檔)
d. 1mΩ-2Ω (5A檔)
e. 0.5mΩ-0.8Ω (10A檔)
IV. 準確度:大于5毫安:2‰ 小于5毫安: 5‰
5、工作溫度:-10℃~ +40℃
6、絕緣:⑴ 電壓、電流輸入端對機殼的絕緣電阻≥100M?。
⑵ 工作電源輸入端對外殼之間可承受工頻2KV(有效值)、歷時1分鐘試驗。
7、體積:41cm×35cm×18cm
8、重量:10Kg
源變壓器容量測試儀+變壓器特性參數測試儀+變壓器直流電阻測試儀。它可對多種變壓器的材質、
容量、型
式、空載電流、空載損耗、負載損耗、阻抗電壓、直流電阻等一系列工頻參數進行精密的
測量。
當前配電變壓器生產中,用鋁線代替銅線作為導體材質已成為行業公開的潛規則,之所以出現這
情況,主要原因是鋁線變壓器與銅線變壓器相比能節省成本,具有較強經濟性。變壓器是根據電磁
感應原理制成的一種靜止的電氣設備,它具有變換電壓、變換電流、變換阻抗的功能,在工程各個
領域得到廣泛應用。如果變壓器采用鋁線代替銅線,鋁線代替銅線有什么后果?耗電量更大 用電質
量差!
首先,從原理上講,兩者作為導電材料使用,差別主要在于導電率的差異,銅線要比鋁線導電率高
,銅線的電量損耗更低,同樣一根粗細的線,電阻比鋁小,輸送同樣的功率,消耗的電量就比較小
,最終會導致用戶用電的質量上有所差別。
從成本上考慮,銅線與鋁線的差別還在于jiage方面,相同單位的銅線價格大約是鋁線的兩倍多。除
非企業用相關技術把這個損耗控制在國家的規定范圍之內,這也是可以的,但迄今為止還未有相應
的技術。此外,由于銅線的導熱性能較鋁線高,在安全方面,長時間使用的話,銅線較鋁線有優勢
。
如果出現在招標項目中以鋁線代替銅線,那就存在著嚴重不誠信行為。
本分析儀集變壓器材質測試、容量測試、特性測試、直阻測試、變比測試與一身,是我公司針對這
種問題專門開發的一種高精度儀器,既能輕松檢測出干式變壓器是否以鋁代銅以次充好,還能準確
測試變壓器容量,可準確檢測用戶是否改、換變壓器銘牌。又能對各種變壓器的容量、負載損耗、
空載損耗、阻抗電壓、空載電流等工頻參數進行準確測量。
該儀器除具有體積小、重量輕、測量準確度高、穩定性好等特性外,還采用大屏幕液晶顯示窗口、
圖形式菜單操作并配有漢字提示,集多參數于一屏的顯示界面,人機對話界面友好,操作簡便、易
學等優點,大大提高了工作效率,是各級電力用戶、質監部門的shou選產品。
1 瓦斯保護
瓦斯保護,是保護油浸式變壓器內部故障的一種基本保護裝置,又稱氣體繼電保護。其主要元件是瓦斯繼電器(氣體繼電器),它安裝在變壓器的油箱和油枕之間的連通管上。
在變壓器正常工作時,瓦斯繼電器的上下油杯不都是充滿油的,油杯因其平衡錘的作用使其上下觸點都是斷開的。當變壓器油箱內部發生輕微故障致使油面下降時,上油杯內其中盛剩余的油使其力矩大于平衡錘的力矩而降落,從而使上觸點接通,發出報警信號,這就是輕瓦斯動作。當變壓器油箱內部發生嚴重故障時,由于故障產生的氣體很多,帶動油流迅猛地由變壓器油箱通過聯通管進入油枕,在油流過瓦斯繼電器時,沖擊檔板,使下油杯降落,從而使下觸點接通,直接動作于跳閘。這就是重瓦斯動作。
如果變壓器出現漏油,將會引起瓦斯繼電器內的油也慢慢流盡。這時繼電器的上油杯先降落,接通上觸點,發出報警信號,當油面繼續下降時,會使下油杯降落,下觸點接通,從而使繼電器跳閘。
2 變壓器的過電流保護
變壓器的過電流保護裝置一般都裝設在變壓器的電源側。無論是定時限還是反時限,變壓器過電流保護的組成和原理與高壓線路的過電流保護完全相同。變壓器過電流保護的動作時間,也按“階梯原則”整定。但對車間變電所來說,由于它屬于電力系統的終端變電所,因此,其動作時間可整定為最小值0.5s。
3 變壓器的電流速斷保護
變壓器的過電流保護動作時限大于0.5s時,必須裝設電流速斷保護。電流速斷保護的組成、原理,與電力線路的電流速斷保護完全相同。變壓器的電流速斷保護,與高壓線路的電流速斷保護一樣,也有死區,即不能保護變壓器的全部繞組。彌補死區的措施,也是配備帶時限的過電流保護。
4 變壓器的過負荷保護
變壓器的過負荷保護是用來反應變壓器正常運行時出現的過負荷情況,只在變壓器有過負荷可能的情況下才予以裝設,一般動作于信號。變壓器的過負荷在大多數情況下都是三相對稱的,因此,過負荷保護只需要在一相上裝一個電流繼電器。在過負荷時,電流繼電器動作,再經過時間繼電器給予一定延時,最后接通信號繼電器發出報警信號。
5 變壓器測壓的單相短路保護
變壓器低壓側的單相短路保護,可采取下列措施之一:
5.1 低壓側裝設三相均帶過電流脫扣器的低壓斷路器
這種低壓斷路器既作低壓側的主開關,操作方便,便于自動投入,提高供電可靠性,又用來保護低壓側的相間短路和單相短路。
5.2 低壓側三相裝設熔斷器保護
這種措施既可以保護變壓器低壓側的相間短路,也可以保護單相短路,但由于熔斷器熔斷后更換熔體需要一定的時間,所以它主要適用于帶不太重要負荷的小容量變壓器。
5.3 在變壓器中性點引出線上裝設零序過電流保護
保護裝置由零序電流互感器和過電流繼電器組成,當變壓器低壓側發生單相接地短路時,零序電流經電流互感器使電流繼電器動作,斷路器跳閘,將故障切除。
6 變壓器的差動保護
變壓器的過電流保護、電流速斷保護和瓦斯保護各有優點和不足之處。過電流保護動作時限較長,切除故障不迅速;電流速斷保護由于“死區”的影響使保護范圍受到限制;瓦斯保護只能反映變壓器內部故障,而不能保護變壓器套管和引出線的故降。
