中試控股技術研究院魯工為您講解:三相配電變壓器線圈診斷材質分析儀

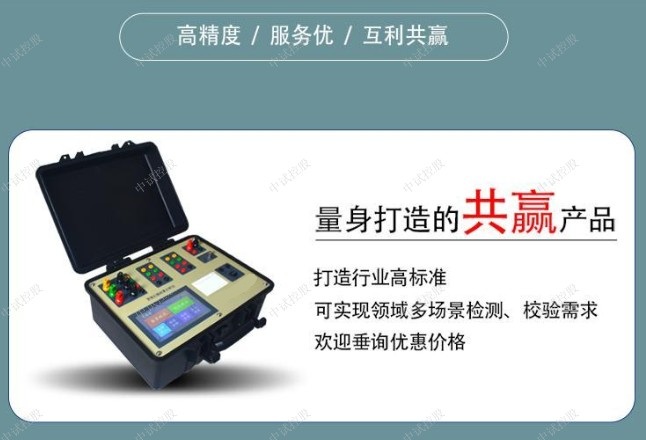

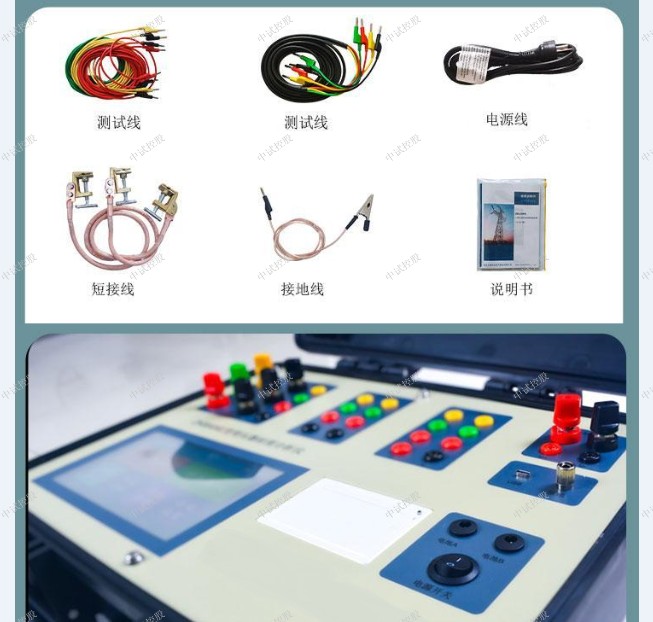

ZSCZ-8800變壓器材質分析儀
可無源、準確測量各種配電變壓器的容量
全漢字菜單及圖形操作提示實現友好的人機對話,觸摸按鍵使操作更簡便,可適應冬夏各季。
參考標準:T/CEC 228-2019
變壓器材質分析儀:多功能測量儀器,相當于往常四種測試儀器:即變壓器材質分析儀+有源變壓器容量測試儀+變壓器特性參數測試儀+變壓器直流電阻測試儀。它可對多種變壓器的材質、容量、型式、空載電流、空載損耗、負載損耗、阻抗電壓、直流電阻等一系列工頻參數進行精密的測量。
當前配電變壓器生產中,用鋁線代替銅線作為導體材質已成為行業公開的潛規則,之所以出現這種情況,主要原因是鋁線變壓器與銅線變壓器相比能節省成本,具有較強經濟性。
容量測試
可以在液晶屏上直接觸摸相應圖片部分,也可以按動外部鍵盤對應的數字進入到相應的子菜單。
正確設置了容量參數后,再進行容量的測試功能。
試驗第一步:按照提示的接線圖接線,對于250KVA以上的變壓器,要使用相應規格的短路線。
試驗第二步:接好試驗線后,對測試方式進行選擇,測試儀默認為對變壓器施加信號的單一容量法測試,如需進行直阻數據的綜合測試,測試方式的選擇可以用觸摸功能在彩色液晶上修改,也可以使用外部按鍵“F3”進行修改;
接線及測試方式檢查無誤既可試驗,使用觸摸功能可以在彩色液晶上的‘開始測試’按鈕區域直接點擊,使用外部按鍵時按‘確認’按鍵,‘開始測試’按鈕轉換成‘測試中..’按鈕,同時儀器發出滴滴的聲響提示正在進行測試,測試完畢自動結束。如果確認數據穩定也可以人工結束,同樣使用觸摸功能可以在彩色液晶上的‘測試中’按鈕區域直接點擊,使用外部按鍵時按‘確認’按鍵,結束測試,測試儀自動給出測試的結果。
如果采集數據出現問題,測試儀提示"采集失敗,請檢查接線!"。
試驗第三步:測試完畢出現容量測試判別結果,包括:當前測試條件下實測的短路損耗(負載損耗)數值、判定的變壓器參數下國標規定的短路損耗數值、校正到額定試驗條件下的短路損耗數值、校正后的短路損耗數值與國標參數下短路損耗值的百分數誤差。當前條件下實測阻抗電壓數值、判定的國標阻抗電壓數值、判定容量、實測容量、變壓器的實測阻抗;如果在判定容量顯示為“No type”說明實測容量值在兩相臨容量之間,無法歸檔;
如果顯示屏提示“負載損耗異常,請用有源負載測試”,則返回主菜單,使用“有源負載”項目進行測試以效驗容量測試的結果。
ZSCZ-8800變壓器材質分析儀技術指標
1、 輸入特性 有源部分:電壓測量范圍:0~10V
電流測量范圍:0~10A
無源部分:
電壓測量范圍:0~750V 寬量限(可以外接電壓互感器)。
電流測量范圍:0~100A內部全部自動切換量程(可以外接電流互感器)。
2、 準確度:
電壓、電流、頻率:±0.2%
功率:±0.5%(CosΦ>0.1),±1.0%(0.02<CosΦ<0.1)
3、 匝比測試精度:0.5%
4、 直阻參數
I. 輸出電流:<5mA、40mA、200mA、1A、5A、10A
II. 分辨率:0.1μΩ
III. 量程: 100Ω-20KΩ (<5mA檔)
a. 1Ω-250Ω (40mA檔)
b. 100mΩ-50Ω (200mA檔)
c. 5mΩ-10Ω (1A檔)
d. 1mΩ-2Ω (5A檔)
e. 0.5mΩ-0.8Ω (10A檔)
IV. 準確度:大于5毫安:2‰ 小于5毫安: 5‰
5、工作溫度:-10℃~ +40℃
6、絕緣:⑴ 電壓、電流輸入端對機殼的絕緣電阻≥100M?。
⑵ 工作電源輸入端對外殼之間可承受工頻2KV(有效值)、歷時1分鐘試驗。

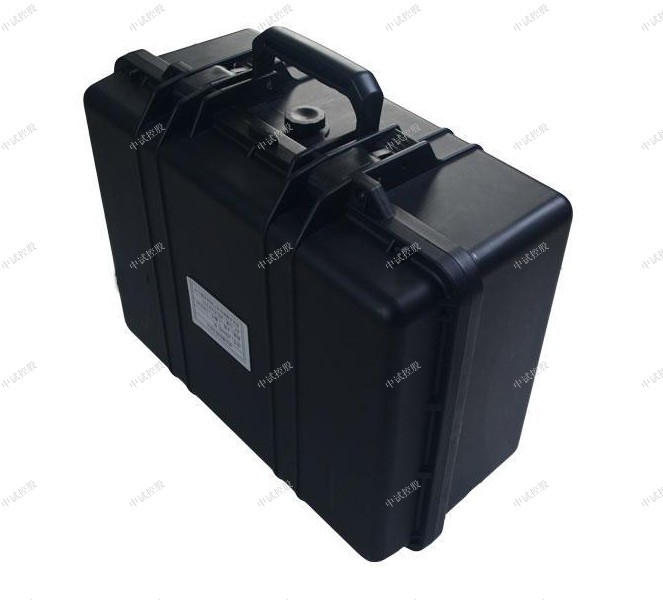

7、體積:41cm×35cm×18cm
8、重量:10Kg
首先,從原理上講,兩者作為導電材料使用,差別主要在于導電率的差異,銅線要比鋁線導電率高,銅線的電量損耗更低,同樣一根粗細的線,電阻比鋁小,輸送同樣的功率,消耗的電量就比較小,最終會導致用戶用電的質量上有所差別。
從成本上考慮,銅線與鋁線的差別還在于jiage方面,相同單位的銅線價格大約是鋁線的兩倍多。除非企業用相關技術把這個損耗控制在國家的規定范圍之內,這也是可以的,但迄今為止還未有相應的技術。此外,由于銅線的導熱性能較鋁線高,在安全方面,長時間使用的話,銅線較鋁線有優勢。
如果出現在招標項目中以鋁線代替銅線,那就存在著嚴重不誠信行為。
本分析儀集變壓器材質測試、容量測試、特性測試、直阻測試、變比測試與一身,是我公司針對這種問題專門開發的一種高精度儀器,既能輕松檢測出干式變壓器是否以鋁代銅以次充好,還能準確測試變壓器容量,可準確檢測用戶是否改、換變壓器銘牌。又能對各種變壓器的容量、負載損耗、空載損耗、阻抗電壓、空載電流等工頻參數進行準確測量。
該儀器除具有體積小、重量輕、測量準確度高、穩定性好等特性外,還采用大屏幕液晶顯示窗口、圖形式菜單操作并配有漢字提示,集多參數于一屏的顯示界面,人機對話界面友好,操作簡便、易學等優點,大大提高了工作效率,是各級電力用戶、質監部門的shou選產品。
變壓器的制作原理及應用和參數解析
變壓器是變換交流電壓、電流和阻抗的器件,當初級線圈中通有交流電流時,鐵芯(或磁芯)中便產生交流磁通,使次級線圈中感應出電壓(或電流)。變壓器由鐵芯(或磁芯)和線圈組成,線圈有兩個或兩個以上的繞組,其中接電源的繞組叫初級線圈,其余的繞組叫次級線圈
一、變壓器的制作原理:
在發電機中,不管是線圈運動通過磁場或磁場運動通過固定線圈,均能在線圈中感應電勢,此兩種情況,磁通的值均不變,但與線圈相交鏈的磁通數量卻有變動,這是互感應的原理。變壓器就是一種利用電磁互感應,變換電壓,電流和阻抗的器件。
二、分類
按冷卻方式分類:干式(自冷)變壓器、油浸(自冷)變壓器、氟化物(蒸發冷卻)變壓器。 按防潮方式分類:開放式變壓器、灌封式變壓器、密封式變壓器。
按鐵芯或線圈結構分類:芯式變壓器(插片鐵芯、C型鐵芯、鐵氧體鐵芯)、殼式變壓器(插片鐵芯、C型鐵芯、鐵氧體鐵芯)、環型變壓器、金屬箔變壓器。
按電源相數分類:單相變壓器、三相變壓器、多相變壓器。
按用途分類:電源變壓器、調壓變壓器、音頻變壓器、中頻變壓器、高頻變壓器、脈沖變壓器。
ZSCZ-8800變壓器材質分析儀對多種變壓器材質、容量、型 式、空載電流、空載損耗、負載損耗、阻抗電壓、直流電阻等參數測量
ZSCZ-8800變壓器材質分析儀可以盲測10KV配電變壓器的容量及35KV、110KV、220KV的變壓器容量
-
ZSCZ-8800變壓器材質分析儀變壓器材質分析儀+容量儀+變壓器特性參數儀+直阻儀一體機
其他試驗尤其是高壓絕緣試驗應在絕緣油試驗合格的基礎上進行
二、繞組直流電阻
①測量應在各分接頭的所有位置進行。
②1.6MVA以上變壓器:相間差值應小于三相平均值的2%,線間差值應小于三相平均值的1%;1.6MVA及以下變壓器:相間差值應小于三相平均值的4%,線間差值應小于三相平均值的2%。
③與同溫下出廠實測值比較,變化不應大于2%。
③變壓器的直流電阻,與同溫下產品出廠實測數值比較,相應變化不應大于2%;不同溫度下電阻值按照公式換算。R2=R1×(T+t2)/(T+t1) T=235(銅導線)或225(鋁導線);
④由于變壓器結構等原因,差值超過②規定時,可只按③進行比較,但應說明原因。
三、檢查所有分接頭的變壓比
與銘牌數據比較無明顯差別,且應符合變壓比的規律。注:“無明顯差別”可按如下考慮:1.電壓等級在35kV以下,電壓比小于3的變壓器電壓比允許偏差為±1%;2.其他所有變壓器額定分接下電壓比允許偏差為±0.5%;其他分接的電壓比應在變壓器阻抗電壓值(%)的1/10以內,但不得超過±1%
四、檢查三相變壓器的接線組別
必須與設計要求及銘牌上的標記和外殼上的符號相符。
五、測量與鐵芯絕緣的各緊固件及鐵芯絕緣電阻
1. 進行器身檢修的變壓器,應測量可接觸到的穿芯螺栓,軛鐵夾件及綁扎鋼帶對鐵軛、鐵芯油箱及繞組。壓環的絕緣電阻。當軛鐵梁及穿芯螺栓一端與鐵芯連接時,應將連接片斷開后進行試驗;
2. 不進行器身檢查的變壓器或進行器身檢查的變壓器,所有安裝工作結束后應進行鐵芯及夾件(有外引接地線的)的絕緣電阻測量;
3. 鐵芯必須為一點接地;對變壓器上有的鐵芯接地線引線套管時,應在注油前測量其對外殼的絕緣電阻;
4. 采用2500V兆歐表測量,持續時間為1min,應無閃絡及擊穿現象。
六、高、低壓繞組連同套管絕緣電阻
①絕緣電阻值不應低于出廠試驗值的70%。
②當測量溫度與出廠試驗時溫度不同時,換算公式:R2= R1×1.5(t1-t2)/10,式中R1、R2分別是溫度t1、t2時的絕緣電阻。
七、繞組連同套管交流耐壓試驗
容量為8000 kVA以下、繞組額定電壓自110 kV以下的變壓器,線端試驗應按照下表進行交流耐壓試驗:
問:應用串并聯諧振原理進行交流耐壓試驗方法有哪些?
答:對于長電纜線路、電容器、大型發電機和變壓器等電容量較大的被試品的交流耐壓試驗,需要較大容量的試驗設備和電源,現場往往難以辦到。在此情況下,可根據具體情況,分別采用串聯、并聯諧振或串并聯諧振(也稱串并聯補償)的方法解決試驗設備容量不足的問題。
(1)串聯諧振(電壓諧振)法。當試驗變壓器的額定電壓不能滿足所需試驗電壓,但電流能滿足被試品試驗電流的情況下,可用串聯諧振的方法來解決試驗電壓的不足。
(2)并聯諧振(電流諧振)法。當試驗變壓器的額定電壓能滿足試驗電壓的要求,但電流達不到被試品所需的試驗電流時,可采用并聯諧振對電流加以補償,以解決試驗電源容量不足的問題。
(3)串并聯諧振法。除了以上的串聯、并聯諧振外,當試驗變壓器的額定電壓和額定電流都不能滿足試驗要求時,可同時運用串、并聯諧振線路,也稱為串并聯補償法。
問:電壓諧振發生的條件是什么?電流諧振發生的條件是什么?
答:由電感線圈(可用電感L串電阻R模擬)和電容元件(電容量為C)串聯組成的電路中,當感抗等于容抗時會產生電壓諧振,深入分析如下:
(1)當L、C一定時,電源的頻率f恰好等于電路的固有振蕩頻率,即f=1/(2π√LC)。
(2)當電源頻率一定時,調整電感量L,使L=1/[(2πf)2C]。
(3)當電源頻率一定時,調整電容量C,使C=1/[(2πf)2L]。在電感線圈(可用電感L串電阻R模擬)和電容元件(電容量為C)并聯組成的電路中,滿足下列條件之一,就會發生電流諧振。
(1)電源頻率f=1/2π√1/LC-R/L
(2)調整電容量,使C=L/[R2+(2πfL)2]
(3)當2πfCR≤1時,調節電感L也可能產生電流諧振。
問:變壓器的串聯諧振耐壓試驗的方法有哪些?
答:變壓器常見的串聯諧振耐壓試驗方法有兩種:
(1)調感式串聯諧振耐壓試驗。在高壓回路中串聯一個可以調節的電感L,當調節電抗器使wL1/WCx= 時,電抗上的壓降在數值上等于電容上的壓降,回路達到諧振狀態,被試品上產生工頻高壓。
(2)變頻串聯諧振耐壓試驗。在試驗電源處接入變頻裝置,可以調節電源頻率在30一300Hz內變化,當調節變頻柜輸出電壓頻率達到諧振條件,即f=1/(2π√LC)時,被試品上產生諧振高電壓。如果同時進行電抗器的組合和電容量的調節,試驗頻率可以控制在45~65FHz頻率范圍內,大部分可以控制在49~51Hz頻率范圍內。因為調節設備達到諾振點比較方便,所以目前現場較常用。
